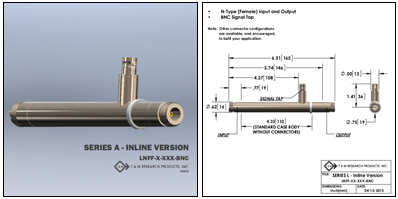

T&M寬帶電流分流器標準L系列 CVR是A系列的串聯版本，可提供相應的電氣規格和連接器選件。
串聯CVR在需要在電流源和負載之間插入CVR的電路中特別有用。當在50歐姆系統中使用時，它們旨在將阻抗失配降至最低。嵌入式CVR的任何一端都可以用作輸入。但是，如示意圖所示，指定輸入和輸出的反轉將導致監視信號的極性反轉。請注意，在所示方向上，CVR輸出信號與輸入電流同相。嵌入式CVR的性能與其在負載電纜中的位置無關。但是，如果未在負載上使用CVR，則必須注意兩個注意事項。首先，連接電纜的傳輸時間將在CVR輸出和負載電流之間產生延遲。該延遲通常約為1.5 ns。每英尺電纜。其次，如果還監控負載兩端的電壓，則電感通常會在分壓器和CVR接地之間產生電勢差。示波器信號電纜的外部導體中產生的電流可能會產生波形失真。這種畸變?cè)陔娏鞑ㄐ沃泻苌俪霈F(xiàn)，但是電壓波形很可能發生振蕩。
