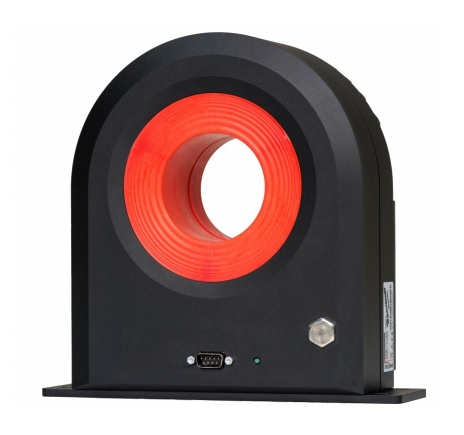

超穩定、高精度(ppm級)磁通門技術DS系列電流傳感器用于高達3000A的非侵入式隔離直流和交流電流測量的傳感器。

特征
1 ppm線性度
6 ppm偏移量
電流輸出
磁通門,閉環補償技術
固定激勵頻率和二次諧波
零通量檢測,實現一流的精度和可靠性
穩定性
行業標準DSUB 9針連接
正常運行指示的綠色二極管
全鋁機身,提供卓越的EMI屏蔽和
擴展工作溫度范圍
大口徑?電纜和母線為68mm
高級傳感器保護電路“ASPC”
用于保護電流傳感器免受典型故障條件的影響:
裝置未通電,二次電路開路或閉合
裝置通電,二次電路開路或中斷
直流和交流一次電流高達標稱值的100%,可應用于上述裝置中的電流傳感器不損壞電子設備的情況。請注意,在上述所有情況下,傳感器磁芯都可能被磁化,從而導致輸出偏移量的微小變化電流(小于10ppm)狀態引腳當傳感器在正常條件下工作時,狀態引腳(3和8)短路。狀態引腳屬性:-正向引腳8至引腳3,最大正向電流10mA最大正向電壓60V,最大反向電壓5V
配件
4通道電源裝置,可連接至4xDL2000:DSSIU-4
連接至6xDL2000的6通道電源裝置:DSSIU-6
5種長度(2m-5m-10m-15m-20m)的傳感器電纜:DSUB2-DSUB5-DSUB10-DSUB15-
DSUB20
用于連接最終用戶電源的傳感器電纜3m:用于實驗室PS的傳感器電纜
(可通過以下方式訪問電流輸出:4個香蕉插口)
