現在有各種各樣的儀器可以產生電子信號。它們有不同的名稱，并提供不同種類的輸出。不同類型的儀器之間的差異并不總是很明顯，所以這里有一個簡短的入門。

AFG31000

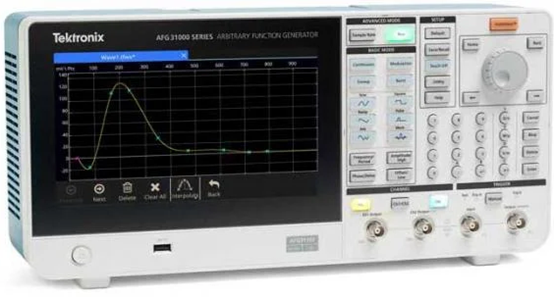

它可能看起來像一個范圍，但是來自Tektronix的AFG 31000是一個AFG。屏幕允許用戶在不連接單獨范圍的情況下查看波形。它的特征包括觸發模式和門控模式，

每個通道中任意波形存儲器16 MPTS(128 MPTS可選)，循環、跳轉和等待事件的序列模式多達256步，可變采樣時鐘1 sa/秒至2 GSA/秒，最小波形長度168 PT，粒度為1點。

信號發生器在輸出時提供可設置頻率或幅值的正弦波形。如果有兩個通道，輸出也可以按階段變化。可能有一個附加的選項，用第二個低頻來調制信號，該信號可以像音頻那樣周期性地調制，也可以像人類聲音那樣非周期性地進行調制。另外，信號可以插入像電視傳輸中的彩色突發那樣的突發，也可以像Rigol示波器演示板中提供的那樣在兩個指定的頻率之間進行掃描。掃頻信號非常適合于檢測特性隨頻率變化的電路，如濾波器和調諧電路。

它們的工作方式不盡相同，但許多信號發生器都是圍繞著頻率合成器來構建的，頻率合成器在精確的頻率下產生正弦波，精確到10μ/秒的分辨率。該裝置是基于石英晶體振蕩器，銣頻率標準，或全球定位系統衍生振蕩器.

函數發生器超越了信號發生器，因為它們允許生成周期性的標準函數，如正弦、正方形、三角形、斜坡向上/向下、直流和噪聲。任意函數發生器(AFGS)是指能夠產生周期的、用戶定義的波形的函數發生器.

任意波形發生器(AWG)不同于AFG，因為它更復雜，有額外的鈴鐺和哨聲。簡而言之，AWGs可以生成任意大小的用戶定義的波形，而AFG只能生成自定義的周期波形。在任意波形模式下工作的AWGs只產生存儲在存儲器中的每個波形樣本。AWGs在實現頻率精度方面受到限制，特別是在高頻時。

制造商的能力各不相同，但一般來說，AWGs是昂貴的儀器。由于其數字特性和多個(兩個以上)信道，一些AWGs具有產生實用型多相正弦波的能力，在設計三相設備時非常有用。一些模型還允許用戶從許多數字示波器和各種實時源獲取和存儲波形。其他模型可以在多位連接器上輸出數字單詞，并將模式生成器的某些功能集成到這些儀器中。

AFGS和AWGs產生的功能和波形可能被認為是模式，但這些儀器通常不被認為是模式生成器。在模擬電視時代，模式發生器是用來檢查電視電路視頻部分的測試模式的儀器。然而，今天，模式發生器是一種產生用戶定義的數字邏輯高/低信號或脈沖模式的儀器。

由國家儀器的數字運算輸出的圖形發生器。

大多數數字模式生成器包含多個通道。每個信道可被單獨編程以產生所需的數字信號序列。程序信號或圖案存儲在緩沖存儲器中，并以用戶定義的采樣率鎖定。模式生成器的應用范圍從產生單通道方波到再現數字協議(如SPI)和多通道復雜模式。

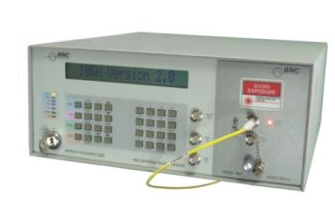

伯克利核子公司的脈沖發生器是科學實驗和光學領域的典型用途。

最后，脈沖發生器在千兆位范圍內產生頻率最高的頻率上的可調速率、寬度、幅度、極性、上升時間和衰減脈沖。當然，它們產生的脈沖基本上是方波。更復雜的是，脈沖發生器有時被稱為模式發生器。

區分現代脈沖發生器和其他類型方波發生儀器的關鍵是精度和分辨率。鑒于AWGs的頻率精度有限，請考慮伯克利核電公司100 MHz通用脈沖發生器的規格。6040型可產生低至3毫秒寬的脈沖，分辨率為1毫秒或5位數，準確度為0.2%，抖動為25 PSEC或0.005%。該儀器還可供選擇，使其能夠以最小脈寬為1 NSEC提供150 PSEC的脈沖上升次數。
