寬帶電流分流器 K 系列

品牌T&M

產地美國

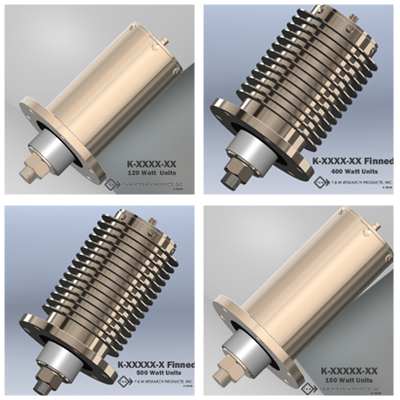

tandm-K系列.png T&M寬帶電流分流器標準k系列 CVR端接類型，帶螺栓和安裝法蘭輸入連接。

所聲明的功率基于無限制安裝的大電流連接。外殼溫度不應超過140華氏度（60攝氏度）。此外，鰭式模型在其外殼上每分鐘需要150立方英尺（4.2立方米）的氣流。環境溫度不應超過86華氏度（30攝氏度）。在此溫度以上運行時，應相應降低功率額定值。

系列	產品資料	電阻（歐姆)	帶寬(MHz)	上升時間	Emax焦耳
系列	產品資料	電阻（歐姆)	帶寬(MHz)	上升時間	Emax焦耳
150W功率-長度：9 3/4英寸
K-500-1		.01	800	0.45	500
K-1000-2		.005	200	2	1000
K-2000-4		.0025	48	8	2000
K-4000-8		.00125	12	30	4000
K-5000-10		.001	8	45	5000
K-8000-16		.000625	3.2	113	8000
K-10,000-20		.0005	2.2	164	10000
K-16,000-32		.0003	1	250	16000
K-20,000-40		.00025	0.58	872	20000
K-32,000-64		.00015	0.25	2000	32000
120W功率-長度：9 1/8英寸
K-1600-4		.002	48	8	1600
K-3200-8		.001	12	30	3200
K-6400-16		.0005	3.2	113	6400
K-12,800-32		.00025	1	250	12800
K-16,000-40		.0002	0.58	872	16000
K-21,000-64		.0001	0.25	2000	21000

模型	產品資料	高功率		翅片模型
9 3/4“ 500瓦		150瓦		500瓦
9 1/8“ 400瓦		120瓦		400瓦
