HILO-Test脈沖大電流分流器

品牌HILO-Test

產地德國

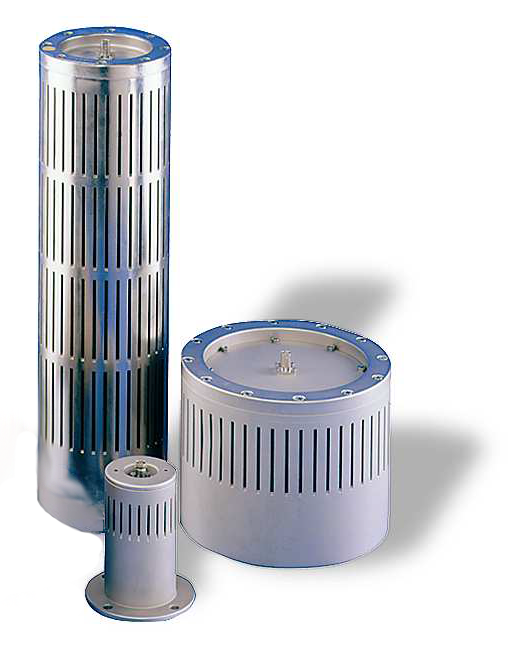

德國HILO-Test生產的電流分流器用于高功率脈沖電流的檢測，可以測試800KA以上的脈沖電流傳感器，包括ISM電流分流器和WSM電流分流器兩個系列。

1. 大電流寬帶分流器（ISM系列）可用于精確測量峰值及快速上升時間的脈沖電流。最高峰值電流可到800KA，最高可到500MHz。其具備高帶寬、低上升時間及高精度阻值的特點。在其高頻限制（-3dB）下，ISM系列分流器相當于一個阻值非頻變的直流純電阻。由于其雙同軸的設計，ISM系列不易受噪聲與電磁干擾的影響。

最大有效值電流由損耗所決定，最大峰值電流由脈沖負載的焦耳能量/焦耳積分決定。承受最大脈沖負載的焦耳積分需要一定的冷卻恢復時間。因為所存的熱能幾乎都由電流導線的傳導進行消耗，恢復時間無法很簡單地明確。考慮到特殊應用的電流導線熱傳導特性，其必須被確定。

2. 脈沖電流分流器（WSM系列）的AC/DC分流器設計用于交流及直流脈沖電流的準確測量，例如工業驅動器、脈沖電焊機及等離子物理裝置等。其最高峰值為150KA，有效值為15KA。此外，其適合用于短路試驗室、燃料引擎的起始電流測量等。與其他方法相比，WSM系列分流器具有高帶寬（從直流至特定的高頻上限）。其不需要輔助電子設備且不需要輔助電源。其很強的抵電磁干擾及堅固的機械設計使得其適用于不佳的測量環境中。主要部件具備軸對稱的特點，通過一個環形此貼罩組合于一起，通過表面效應的部署決定了其帶寬。產品特點決定了高準確度，所以該產品采用的車削及銑成的部件、防磁螺母及螺栓、真空焊接及激光焊接等部件與技術。

ISM大電流寬帶分流器標準型號
ISM大電流寬帶分流器特殊型號
WSM脈沖電流分流器型號

型號	峰值電流 peak/rms		電阻(Ω)	功率	整體脈沖負載	上升時間	帶寬	尺寸	孔徑/長度	重量
型號	峰值電流 peak/rms		電阻(Ω)	功率	整體脈沖負載	上升時間	帶寬	尺寸	孔徑/長度	重量
ISM 3P/200	3 kA	8 A	200 m	13 W	1300 A2s	7 ns	50 MHz	A1	35/430 mm	1.0 kg
ISM 3P/100	3 kA	10 A	100 m	10 W	1300 A2s	1.8 ns	200 MHz	A1	35/487 mm	1.3 kg
ISM 5P/50	5 kA	10 A	50 m	5 W	1300 A2s	1.8 ns	200 MHz	A	50/236 mm	1.5 kg
ISM 5P/20	5 kA	20 A	20 m	8 W	8000 A2s	1.8 ns	200 MHz	A	50/236 mm	1.5 kg
ISM 5P/10	5 kA	30 A	10 m	9 W	20000 A2s	1.8 ns	200 MHz	A	50/203 mm	1.4 kg
ISM 5P/5	5 kA	40 A	5 m	8 W	80000 A2s	7 ns	50MHz	A	50/203 mm	1.4 kg
ISM 50/10	20 kA	50 A	10 m	25 W	50000 A2s	1.8 ns	200 MHz	B	65/296 mm	2.5 kg
ISM 50/5	20 kA	60 A	5 m	18 W	50000 A2s	1.8 ns	200 MHz	B	65/204 mm	2.1 kg
ISM 50/2	20 kA	70 A	2 m	10 W	50000 A2s	1.8 ns	200 MHz	B	65/149 mm	1.7 kg
ISM 100	40 kA	120 A	1.0 m	14.4 W	50000 A2s	1.8 ns	200 MHz	B	65/128 mm	1.5 kg
ISM 200	40 kA	220 A	0.25 m	12.0 W	2*105 A2s	7.0 ns	50MHz	B	65/118 mm	1.5 kg
ISM 250	100 kA	250 A	1.0 m	62.5 W	5.6*105A2s	1.8 ns	200 MHz	D	200/160 mm	9.0 kg
ISM 300	100 kA	300 A	1.0 m	90.0 W	1.3*107A2s	175 ns	2.0MHz	C	130/417 mm	8.5 kg
ISM 350	100 kA	360 A	0.5 m	64.8 W	5.6*105A2s	1.8 ns	200 MHz	D	200/160 mm	9.0 kg
ISM 500	100 kA	500 A	0.25 m	62.5 W	2.2*106A2s	7.0 ns	50 MHz	D	200/160 mm	9.0 kg
ISM 800	100 kA	800 A	0.10 m	64.0 W	1.4*107A2s	44 ns	8.0 MHz	D	200/160 mm	9.0 kg
ISM 1000	100 kA	1000 A	0.10 m	100 W	3.6*107A2s	110 ns	3.0 MHz	D	200/160 mm	9.0 kg
ISM 1200	100 kA	1200 A	0.05 m	72 W	9.0*106A2s	28 ns	12.5 MHz	D	200/160 mm	9.0 kg
ISM 1600	100 kA	1600 A	25μ	64 W	5.6*107A2s	175 ns	2.0 MHz	D	200/160 mm	9.0 kg

型號	峰值電流	電阻(Ω)	整體脈沖負載	上升時間	帶寬	尺寸/ 冷卻方式	孔徑/長度	重量
ISM 3P/2	5 kA	2.0 mΩ	9.0*106 A2s	175 ns	2.0 MHz	-	100/688 mm	15 kg
ISM 20P/1	20 kA	1.0 mΩ	9.0*106 A2s	28 ns	12.5 MHz	D	200/363 mm	16.5 kg
ISM 50P/0.4	50 kA	0.4 mΩ	5.6*107 A2s	175 ns	2.0 MHz	D	200/363 mm	18 kg
ISM 10P/0.2	10 kA	0.2 mΩ	1.0*108 A2s	700 ns	500 kHz	-	160/267 mm	17 kg
ISM 30P/0.02	30 kA	20μΩ	9.0*108 A2s	3.5μs	100 kHz	-	214/203 mm	28 kg
ISM 60P/0.01	60 kA	10μΩ	3.6*109 A2s	11.3μs	31 kHz	-	214/203 mm	30 kg
ISM 60P/0.02	60 kA	20μΩ	3.6*109 A2s	17.5μs	20 kHz	-/≈	180/250 mm	35 kg
ISM 120P/0.005	120 kA	5μΩ	1.5*1010A2s	11.3μs	31 kHz	-	280/370 mm	70 kg
ISM 150P/0.020	150 kA	20μΩ	3.6*109 A2s	4.4μs	80 kHz	-	280/370 mm	70 kg
ISM 200P/0.005	200 kA	5μΩ	1.1*1010A2s	25μs	14 kHz	-/ ≈	272/385 mm	78 kg
ISM 250P/0.010	250 kA	10μΩ	3.0*109 A2s	2.8μs	125 kHz	-/ ≈	280/381 mm	70 kg
ISM 300P/0.005	300 kA	5μΩ	2.0*1010A2s	45μs	7.8 kHz	-/ ≈	272/381 mm	75 kg
ISM 800P/0.001	800 kA	1μΩ	3.2*1010A2s	45μs	7.8 kHz	-/ ≈	338/475 mm	145 kg

型號	額定電流(rms pea)	電阻(Ω)	功率	整體脈沖負載	帶寬	重量
WSM15000	15 kA	150 kA	4μΩ	900 W	12*109 A2s	30 kHz	62 kg
WSM10000	10 kA	100 kA	6μΩ	600W	5.0*109 A2s	30 kHz	25 kg
WSM 6000	6 kA	100 kA	10μΩ	360W	1.6*109 A2s	55 kHz	13 kg
WSM 4000	4 kA	60 kA	15μΩ	240W	5.8*108 A2s	60 kHz	9 kg
WSM 2500	2.5 kA	60 kA	24μΩ	150W	3.2*108 A2s	120 kHz	6 kg
WSM 1500	1.5 kA	60 kA	40μΩ	90W	1.0*108 A2s	200 kHz	3.3 kg
WSM 1000	1.0 kA	60 kA	60μΩ	60W	4.4*107 A2s	200 kHz	1.7 kg
WSM 600	600 A	40 kA	100μΩ	36W	1.5*107 A2s	500 kHz	1.5 kg
WSM 400	400 A	40 kA	150μΩ	24W	6.7*10 6A2s	1.5 MHz	1.5 kg
WSM 250	250 A	20 kA	240μΩ	15W	2.7*106 A2s	1.5 MHz	1.5 kg
WSM 150	150 A	10 kA	0.4 m?	9.0W	3.6*106 A2s	1.5 MHz	1.2 kg
WSM 100	100 A	10 kA	0.6 m?	6.0W	1.6*106 A2s	800 kHz	1.2 kg
WSM 60	60 A	10 kA	1.0 m?	3.6W	5.8*105 A2s	800 kHz	1.2 kg
WSM 40	40 A	5 kA	1.5 m?	2.4W	2.5*105 A2s	2.0 MHz	1.2 kg
WSM 25	25 A	5 kA	2.4 m?	1.5W	2.5*105 A2s	2.0 MHz	1.2 kg
WSM 15	15 A	5 kA	4.0 m?	0.9W	1.6*105 A2s	3.0 MHz	1.2 kg
