TESTEC探頭只需將BNC輸出連接器插入通用示波器或其他測量儀器的垂直輸入端，并將輔助接地端子連接到適當的接地端。將適當的電源連接到此探頭，或者輸入電池，然后將其打開。選擇合適的衰減比。 測量低于70V的信號時，將衰減比切換為1/10（TT-SI 9001）或1/20（TT-SI 9002），以獲得更高的分辨率和更低的噪聲比。否則，在測量高達700VDC（TT-SI 9001）或1400VDC（TT-SI 9002）的信號時，將衰減比設置為1/100（TT-SI 9001）或1/200（TT-SI 9002）。
TESTEC 高壓探頭主要型號：
用于示波器：TT-HVP 08、TT-HVP 15HF、TT-HVP 2739
用于萬用表：TT-HVP 40

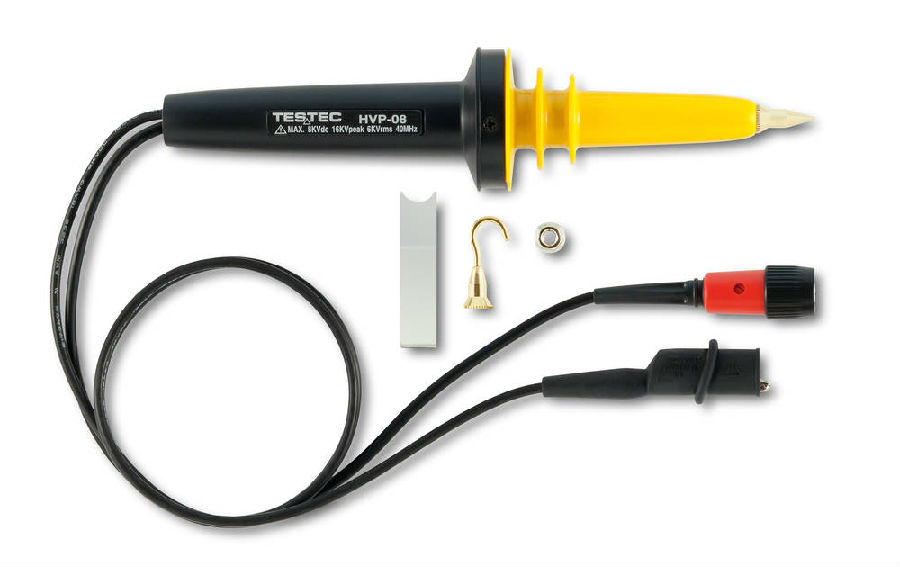

TT-HVP 08、TT-HVP 15HF、TT-HVP 2739 高壓探頭 40MHz-220MHz高壓無源探頭，適用于數字示波器，衰減比為1000：1，上升時間為7ns。加載100MR/1pF的輸入，工作溫度范圍0至50°C，CAT I/污染等級2過電壓類別。
TT-HVP 40 - 測試探針連接器，高壓，點，電壓，3％，數字萬用表，DMM。
| 型號 | 衰減 | 帶寬 | 上升時間
（典型值） | 輸入阻抗 | 輸入電壓 | 精度 |
|---|
| 示波器探頭 | TT-HV 200 | x100 | 300 MHz | ≤1.2ns | 100 MΩ, 5 pF | 2000V (DC + Peak AC) | DC-Accuracy: 2% |
| 示波器探頭 | TT-HV 400 | x100 | 300 MHz | ≤1.2ns | 100 MΩ, 5 pF | 2000V (DC + Peak AC) | DC-Accuracy: 2% |
| 示波器探頭 | TT-HVP 08 | x1000 | 40 MH
(-3 dB) | ≤9ns | 100 MΩ, 3 pF | DC 8 kV, AC 6 kVrms,
PEAK 16 kV | VDC: ±2%[+5 kV]; ±3%[+5 kV-8 kV]
VAC: ±3% @ 1 kHz |
| 示波器探頭 | TT-HVP 15 B | x1000 | 40 MH
(-3 dB) | ≤9ns | 100 MΩ, 3 pF | DC 10 kV, AC 7 kVrms,
PEAK 20 kV | VDC: ±6%
|
| 示波器探頭 | TT-HVP 2739 | x1000 | DC~220 MHz | ≤1.6ns | 900 MΩ, 2 pF | DC+AC peak 39 kV,
AC 27 kVrms | VDC: ±3%
VAC: ±6% @ 1 kHz |
| 萬用表探頭 | TT-HVP 40 | x1000 @10 MΩ
x2000 @1 MΩ | 300 Hz
(-3 dB) |
| 1000 MΩ | DC 40 kV,
AC 28 kVrms(0..300 Hz) |
|
