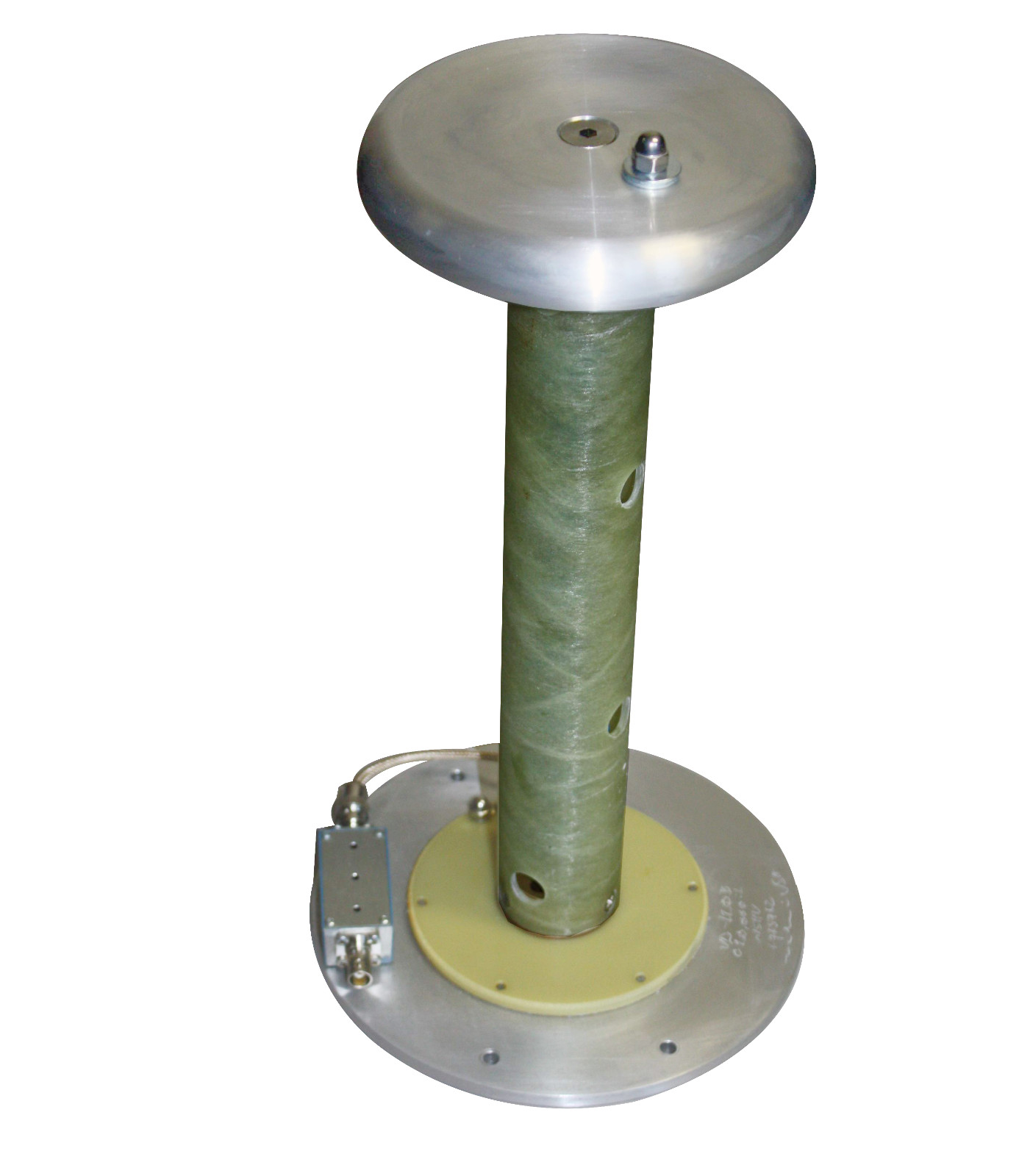

North star 特種電壓探頭 VD 系列探頭的“裸露”版本已升級,可以節省空間安裝到油(或SF6)油箱中。這些探頭與VD系列探頭相似,但精度較低,成本也較低。安裝這些探針時,需要有關周圍區域的一些信息。VD-120B 裸探頭(120 kV)的長度為0.35 m。通過有可擴展的螺紋接口,可以將多個裸探頭堆疊成更高電壓的單元。VD-60B和VD-120B分別提供60 kV和120 kV的電壓,這兩個型號的裸探頭也可以在空氣中使用。
可以通過多臺VD-60B 和 VD-120B 組合成 180kV,240kV,300kV 和 360kV等組合。North Star VD 系列裸探頭的標準分壓比為:10,000:1,但可以定制其他分壓比,還可以提供屏蔽和非屏蔽兩種版本的探頭,該系列裸探頭的典型精度為1%(DC)和1.5%(AC和脈沖)。
裸探頭設計用于設備或易于理解測量條件,測量主要是直流電或附近沒有導體的區域。它們?cè)O(shè)計有較高的電容,可最大程度地減少雜散電容效應,而無需使用屏蔽環形線圈。還可以提供屏蔽環,以進行非常精確的內置測量。探針足夠長,可以在帶有適當電極的空氣中使用,也可以在石油或SF6氣體中使用。探頭的應用范圍從脈沖調制器原位測量到植入設備再到準分子激光系統測量。它們?cè)诔鰪S時已校準,安裝后無需調整。它們可以與各種測量?jī)x器一起使用,例如10兆歐表和1兆歐示波器,和各種數字化儀。新的堅固封裝設計允許將多個VD-60B和VD-120B基本單元耦合在一起以提供更高的電壓。
North star 特種電壓探頭 產品選型
| 型號 | VD-60B | VD-120B | VD-240B | VD-300B |
|---|
| 最大DC/脈沖電壓 (kV) | 60/80 | 120/160 | 240/300 | 300/360 |
| 最大頻率 (Mhz.) | 15 | 15 | 8 | 6 |
| 線纜阻抗 (ohms) | 標準50 ohm 或者 按需定制 |
| DC - 2 Hz.精度 | <1% | <1% | <1% | <1.5% |
| 2 Hz. - 200 Hz. 精度 | <2 % | <2 % | <2 % | <3 % |
| 200 Hz. - 1 Mhz. 精度 | <2.5 % | <2.5 % | <3 % | <3.5 % |
| > 1 Mhz. 精度 | <3 % | <3 % | <4 % | <5 % |
| 輸入 R/C (Megohm/pf) | 800/38 | 1600/19 | 3200/9 | 4000/8 |
| 線纜長度 (ft./m) | 30/9 | 30/9 | 30/9 | 30/9 |
| 標準分壓比 | 10,000:1 | 10,000:1 | 10,000:1 | 10,000:1 |
| 長度 (inches/cm.) | 6.9/17.5 | 12.9/32.8 | 25.8/65.6 | 32.7/83.1 |
