PVM寬帶高電壓探頭是美國North star/北極星的便攜式高性能高壓傳感器。
北極星 PVM 便攜式寬帶高壓探頭是North Star /北極星研發的全球技術最領先的寬帶高電壓測試探頭,它采用特殊的設計理念和特殊的材料。具有在攜帶方便,測試精度高,使用簡單方便,在現場應用前,不需要任何的調試和校準。
北極星 PVM寬帶高電壓探頭采用超低溫度系數和電壓系數的電容與電阻,盡可能的是測試精度最大化。同時,PVM集成堅固的尼龍艙體,可容納大量的絕緣油,最大限度的保證高電壓測試的穩定性和安全性。

North Star 的 PVM系列的便攜式寬帶高壓探頭探頭提供1000:1與2000:1 的校準因數供選擇。
North Star高壓探頭應用領域
● 工廠高電壓測試
● 高壓電網測試
● 能源研究所
● 汽車行業
● 電動車充電樁測試
● 高鐵、動車及地鐵的電力傳輸測試
北極星 PVM 高壓探頭參數&選型:
- 北極星PVM高壓探頭

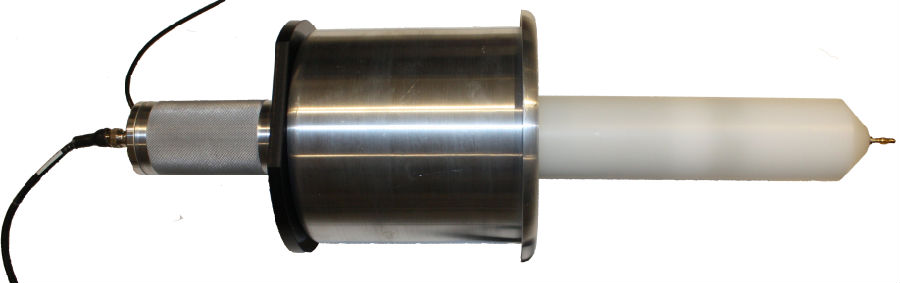

- VD 特高壓探頭(>100kV)
| 項目 | PVM-1 | PVM-2 | PVM-3 | PVM-4 | PVM-5 | PVM-6 | PVM-7 | PVM-100 | PVM-11 | PVM-12 |
|---|
| 最大DC/脈沖電壓(kV) | 40/60 | 40/60 | 40/60 | 40/60 | 60/100 | 60/100 | 60/100 | 100/150 | 10/12 | 25/30 |
| 最大頻率(Mhz)1k:1 | 120 | 110 | 25 | 140 | 120 | 110 | 140 |
| 30 | 110 |
| 最大頻率(Mhz)2k:1 | 90 | 80 | (10k:1) | 100 | 90 | 80 | 100 | 100 |
| 70 |
| 最快上升沿時間(ns) | 3.0 | 3.3 | 14 | 2.5 | 3.0 | 3.3 | 2.5 | 3.5 | 11 | 3.3 |
| 線纜阻抗(ohms) | 50 | 75 | 50或75 | 50 | 50 | 75 | 50或75 | 50 | 50 | 50 |
| DC-2 Hz.精度 | <0.15% | <0.15% | <0.15% | <0.15% | <0.15% | <0.15% | <0.15% | 0.15% | <0.15% | <0.15% |
| 2 Hz.-200 Hz.精度 | <1% | <1.% | <2.% | <1.5% | <1% | <1% | <1.5% | 1.5% | <1.5% | <1.5% |
| 200 Hz.-5 Mhz.精度 | <1.5% | <1.5% | <3% | <2% | <1.5% | <1.5% | <2% | 2% | <2.% | <2.% |
| >5 Mhz.精度 | <5% | <6% | <4% | <5% | <5% | <7% | <7% | 5% | <4% | <4% |
| 輸入R/C(Megohm/pf) | 400/13 | 400/13 | 400/10 | 400/8 | 400/12 | 400/12 | 400/8 | 600/15 | 100 /15 | 300/7 |
| 線纜長度(ft./m) | 15/4.5 | 30/9 | 100/30 | 15/4.5 | 15/4.5 | 30/9 | 15/4.5 | 15/4.5 | 15/4.5 | 15/4.5 |
| 標準分壓比 | 1000:1 | 1000:1 | 10,000:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 | 2000:1 | 1000:1
| 1000:1 |
| 長度(inches/cm.) | 17/44 | 17/44 | 17/44 | 17/44 | 19/47 | 19/47 | 19/47 | 23/57 | 7/18 | 9/23 |
產品資料下載
該分類涉及到的資料如下:
| 文檔名稱 | 品牌 | 上傳時間 | 下載 |
|---|
| PVM-1-4尺寸圖 | North Star | 2021/1/14 15:34:10 | 下載 |
| PVM-5-7尺寸圖 | North Star | 2021/1/14 15:34:08 | 下載 |
| PVM-11尺寸圖 | North Star | 2021/1/14 15:34:07 | 下載 |
| PVM-12尺寸圖 | North Star | 2021/1/14 15:34:04 | 下載 |
| PVM-100尺寸圖 | North Star | 2023/7/25 15:12:35 | 下載 |
| PVM 高壓探頭產品資料 | North Star | 2021/9/2 17:09:31 | 下載 |
