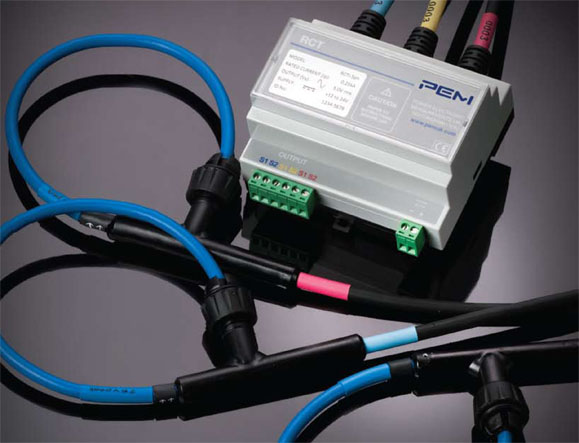

RCTi-3 三相羅氏線圈是 RCTi 羅氏線圈的三通道版本，用于長久安裝。Rogowski（感應）線圈易于安裝且易于改裝，薄，重量輕，靈活，可夾式安裝。換能器的次級輸出是與測量的初級電流成比例的瞬時電壓，提供初級電流的精確，低成本，寬帶測量。
RCTi通常用于電力和諧波計和分析儀，數字萬用表，示波器，數據記錄儀和數據采集卡。
產品特點
可追溯校準（包括證書）
沒有磁性材料意味著優異的線性度<0.1％（讀數值）
完全隔離的測量
隔離電源2kVdc
線圈額定為2kVpeak（耐受測試為4kVrms / 50Hz / 60秒）
小型DIN導軌（或面板安裝）外殼 - 額定UL94V-0
- PEM RCTi 3
- PEM RCTi
- PEM RCTrms
- PEM RCTrms 3
- PEM RCT1A
| RCT系列類別 | RCTi | RCTi-3phase | RCTrms | RCTrms-3phase | RCT1A |
|---|
| 額定電流（A） | 250~50000 | 250~50000 | 100~50000 | 100~50000 | 500~16000 |
| 額定輸出（FS） | 5.0（Vrms） | 5.0（Vrms） | 4-20(mA) | 4-20(mA) | 1（A rms） |
| 極限輸出（%FS） | 150 | 150 | 150 | 150 | 120 |
| 輸入電壓（Vdc） | 12-24 | 12-24 | 12-24 | 12-24 | 24 |
| 最大輸入功率（W） | 0.4 | 1.2 | 0.7 | 2.1 | 13(5Ω負載）
2.1(1.25Ω負載) |
工作溫度（℃）
(設備）（線圈） | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+40-20~+80 |
| 3dB寬帶（＜2000A）(Hz）≥2000A) | 0.6~1M/600k 0.4±0.1度 | 0.6~1M/600k 0.4±0.1度 | 2~100K | 2~100K | 0.6~5K |
| 精度 | ±1.0% | ±1.0% | ±1.5% | ±1.0%(0-5V)±1.5%（4-20mA） | ±1.0% |
| 負載（KΩ） | ＞10.0 | ＞10.0 | ＜0.3 | ＜0.3（4-20mA） | 0.005~0.00125 |
| 線圈長度（mm） | 300,500,700
（可定制） | 300,500,700
（可定制） | 300,500,700
（可定制） | 300,500,700
（可定制） | 300,500,700
（可定制） |
| 線纜長度（m） | 1m，2.5m
（可定制） | 1m，2.5m
（可定制） | 1m，2.5m
（可定制） | 1m，2.5m
（可定制） | 1m，2.5m
（可定制） |
