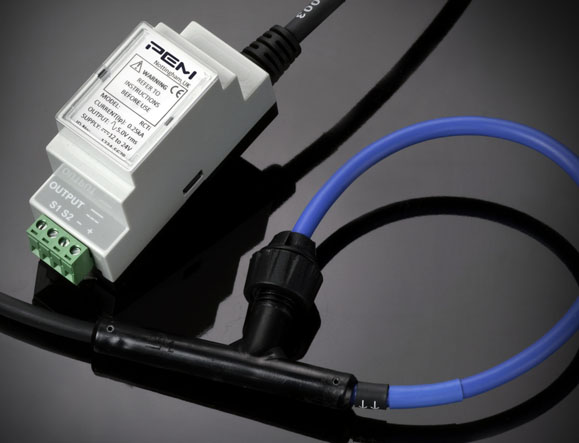

PEM RCTi是用于永久安裝的電流傳感器。Rogowski（感應）線圈易于安裝且易于改裝，薄，重量輕，靈活，可夾式安裝。換能器的次級輸出是與測量的初級電流成比例的瞬時電壓，提供初級電流的精確，低成本，寬帶測量。
PEM RCTi通常用于電力和諧波計和分析儀，數字萬用表，示波器，數據記錄儀和數據采集卡。
產品特點
可追溯校準（包括證書）
沒有磁性材料意味著優異的線性度<0.1％（讀數值）|
完全隔離的測量
隔離電源2kVdc
線圈額定為2kVpeak（耐受測試為4kVrms / 50Hz / 60秒）
小型DIN導軌（或面板安裝）外殼 - 額定UL94V-0
應用
感應加熱
在工業感應加熱應用中，RCTi通常用于監測電流幅度和過零檢測。通常，RCTi將反饋信號提供給電壓饋送的中頻逆變器，例如提供給SCR點火控制板。測量電流范圍為500A至5,000A，頻率范圍為幾百Hz至10kHz。需要嚴格控制測量的相位誤差以進行精確的過零檢測。RCTi在該頻率范圍內具有非常小且高度可預測的相位誤差。除了寬帶操作外，RCTi還因其易于安裝，高可靠性和小尺寸而完美地適應了應用。
電力公用事業和可再生技術
太陽能
RCTi-3ph裝置已部署在電網配電/住宅層（120V / 240V，分相，60Hz）的儲能系統中，以幫助減輕PV（光伏）在鄰近供應中的高滲透率。這些影響包括負荷轉移，調峰和太陽能緊固。RCTi測量250A（RMS，正弦波），60Hz標稱值，59.3-60.5Hz范圍的電流，其中感興趣的諧波高達40次諧波（2.5kHz）。RCTi-3ph單元用于測量并將電網/負載電流報告回存儲系統的控制器。RCTi測量允許通過推導報告的變量（例如功率（有功，無功，視在），功率因數角度以及凈能量使用）來更好地控制和管理系統中的功率和能量流。
RCTi可以輕松連接（特別是BNC選項允許通過導管輕松安裝電纜），并且數據采集板上的A / D輸出簡單，只需要最小的擴展。最后，它有一個內部隔離電源，用于分離控制接地，通過簡單的屏蔽電纜和接地可以降低EMI。
風能
Vatennfall與太陽能應用類似，RCTi已永久安裝在將電網連接到海上風電場的子站中。RCTi安裝在各種輸入饋電線上，它們都是屏蔽電纜，但安裝范圍從132kV / 600A到690V / 6,000A。許多這些飼料都是室外的，PEM為我們的RCTi傳感器提供了適當的隔熱材料，可以長期戶外安裝。RCTi連接到便攜式電能質量監測器，然后連接到無線發射器，該無線發射器連續地將關于負載電流的數據發送回子站控制中心（例如幅度，功率因數，諧波強度等）。
高壓直流（HVDC）應用
RCTi可用于各種HVDC操作。表面上它用于監控閥門/開關柜內的穩態交流電流。然而，為了保護目的，它還能夠監測具有非常高的di / dt（超過1000A /μs）的大過載。RCTi傳感器特別適用于此應用，因為在監測這些過載浪涌時不會損失精度或損壞。
其他應用包括
VSD電機驅動器和發電機
大型泵和壓縮機
建設服務
自定義版本
Rogowski線圈浸入變壓器油中
長線圈和電纜線
- PEM RCTi
- PEM RCTi 3
- PEM RCTrms
- PEM RCTrms 3
- PEM RCT1A
| RCT系列類別 | RCTi | RCTi-3phase | RCTrms | RCTrms-3phase | RCT1A |
|---|
| 額定電流（A） | 250~50000 | 250~50000 | 100~50000 | 100~50000 | 500~16000 |
| 額定輸出（FS） | 5.0（Vrms） | 5.0（Vrms） | 4-20(mA) | 4-20(mA) | 1（A rms） |
| 極限輸出（%FS） | 150 | 150 | 150 | 150 | 120 |
| 輸入電壓（Vdc） | 12-24 | 12-24 | 12-24 | 12-24 | 24 |
| 最大輸入功率（W） | 0.4 | 1.2 | 0.7 | 2.1 | 13(5Ω負載）
2.1(1.25Ω負載) |
工作溫度（℃）
(設備）（線圈） | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+40-20~+80 |
| 3dB寬帶（＜2000A）(Hz）≥2000A) | 0.6~1M/600k 0.4±0.1度 | 0.6~1M/600k 0.4±0.1度 | 2~100K | 2~100K | 0.6~5K |
| 精度 | ±1.0% | ±1.0% | ±1.5% | ±1.0%(0-5V)±1.5%（4-20mA） | ±1.0% |
| 負載（KΩ） | ＞10.0 | ＞10.0 | ＜0.3 | ＜0.3（4-20mA） | 0.005~0.00125 |
| 線圈長度（mm） | 300,500,700
（可定制） | 300,500,700
（可定制） | 300,500,700
（可定制） | 300,500,700
（可定制） | 300,500,700
（可定制） |
| 線纜長度（m） | 1m，2.5m
（可定制） | 1m，2.5m
（可定制） | 1m，2.5m
（可定制） | 1m，2.5m
（可定制） | 1m，2.5m
（可定制） |
產品資料下載
該分類涉及到的資料如下：
| 文檔名稱 | 品牌 | 上傳時間 | 下載 |
|---|
| RCTi 產品資料 | PEM | 2021/9/2 17:06:13 |  下載 |
