Rocoil 剛性羅氏線圈

Rocoil的剛性羅氏線圈比柔性線圈具有更高的精度和穩定性，并能出色地抑制外部磁場引起的干擾。 對于低電流和低頻測量，它們比柔性線圈更好。
Rocoil 2100系列剛羅氏線圈主要特點：

        - 典型測量精度為0.1％
        - 電流量程范圍 100mA ~  100kA
        - 每個線圈都經過單獨的校準
        - 對外部磁場的出色抑制
        - 線圈內任意位置幾乎沒有偏差
        - 可以設計成幾乎零溫漂
        - 兩層絕緣內部靜電屏蔽
        - 內徑為 73mm - 217mm
        - 可以用來測量小于1Hz到大于10kHz的頻率
        - 根據應用可以選擇開口式和穿心式剛性線圈

剛性羅氏線圈選型表
線圈型號	舊型號	A(mm)	B(mm)	C(mm)	互感系數	Volts/kA @50Hz	阻抗	共振頻率
2100/73	SX-76	122	73	42	3.14	0.99	45	78kHz
2100/97	SX-100	146	97	42	3.25	1.02	62	64kHz
2100/117	SX-120	166	117	42	3.40	1.07	73	no data
2100/147	SX-150	196	147	42	3.50	1.10	92	59kHz
2100/167	SX-170	216	167	42	3.60	1.13	109	41kHz
2100/197	SX-200	246	197	42	3.61	1.13	123	41kHz
2100/217	SX-220	266	217	42	3.61	1.13	123	no data

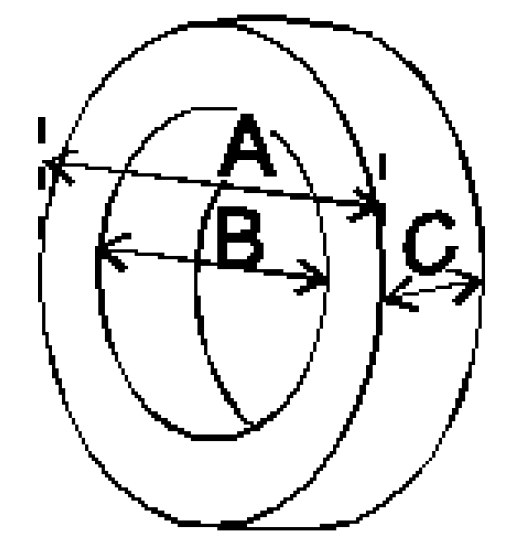

尺寸示意圖如下：
