CMC共模羅氏線圈又稱Rogowski探頭，用于測量VSD中的共模電流
控制交流電機的變頻器（VSD）可能會產生可能出現在機器軸上的大量高頻電壓。這些電壓是PWM電壓的電容耦合的結果。軸上的電壓足以使電弧電流流過電機軸承到地面。
放電電流可導致軸承滾道表面的加熱和均勻熔化。軸承電流造成的損壞可能導致電機驅動器過早失效以及昂貴的維護和停機時間。

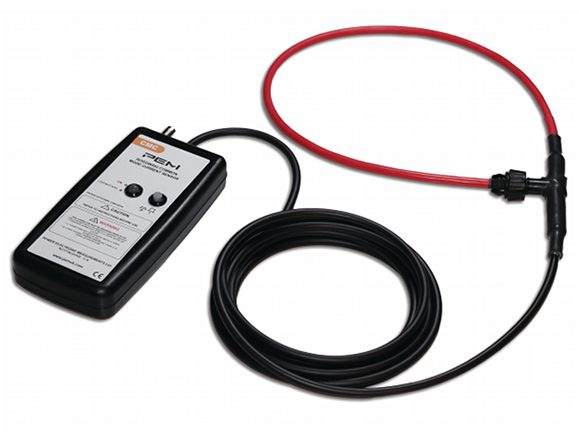

PEM CMC羅氏線圈 是一種靈活的開口式柔性電流探頭，用于測量高頻共模電流，高頻共模電流通過大型交流驅動系統中的軸承流經電機到地。CMC羅氏線圈 是非常成功的行業領先的CWT系列Rogowski電流傳感器的改進版本。
PEM CMC羅氏線圈 是識別大型電機驅動器中共模電流的存在和嚴重程度的重要工具。它專為具有交流驅動系統知識的經驗豐富的人員使用而設計。一旦確定，CMC羅氏線圈 將為工程師提供參考測量，該測量可用于評估為減輕軸承電流而采取的步驟的有效性。
CMC共模羅氏線圈特性
CMC共模羅氏線圈延遲特性 CMC共模羅氏線圈噪聲特性 CMC共模羅氏線圈高頻特性 CMC共模羅氏線圈低頻特性
| 型號 | 靈敏度(mV/A) | 峰值電流(A) | 噪聲max.(mVp-p) | 低頻帶寬3dB(kHz) | Typical LF(<1%)bandwidth(kHZ) | Peak di/dt（kA/μs） | 低頻帶寬3dB（MHz）1m線圈 |
|---|
| CMC015 | 200.0 | 37.5 | 4.0 | 19.0 | 50.0 | 4.0 | 11.0 |
| CMC03 | 100.0 | 75.0 | 4.0 | 6.0 | 15.0 | 8.0 | 13.0 |
| CMC06 | 50.0 | 150.0 | 4.0 | 1.9 | 5.0 | 16.0 | 14.0 |
|
| 型號 | / | 供電方式 | / | 引線長度(m) | / | 線圈周長(mm) |
| 例如：CMC06-50mV/A代表的意思是：電池供電，2.5m引線長度，1000mm線圈周長 |
| CMC06 | / | B | / | 2.5 | / | 1000 |
