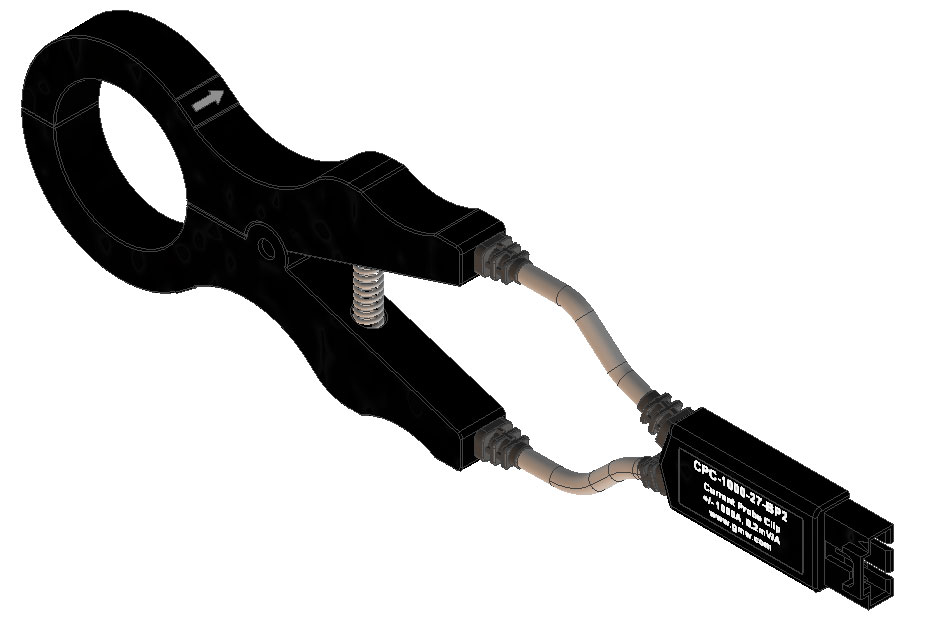

GMW新研發的 CPC霍爾電流傳感器同樣屬于 DC/AC開口式霍爾電流傳感器。 具有在測試過程中不用斷開主回路等方便的特點。
CPC -XXXX-27—BP2 系列的卡鉗式電流傳感器可以測試DC/直流和AC/交流。CPC霍爾電流傳感器系列提供4個范圍的標準型號, 分別是:±250A, ±500A, ±1000A, ±2000A. 具有滿量程1%的測量精度和0.2%以內的非線性度。測試帶寬范圍為:DC - 50KHz。

該CPC霍爾電流傳感器的滿量程輸出0-2V。 CPC霍爾電流傳感器采用3.5V5-5V的供電電壓. 低功耗的電流為:85mA。

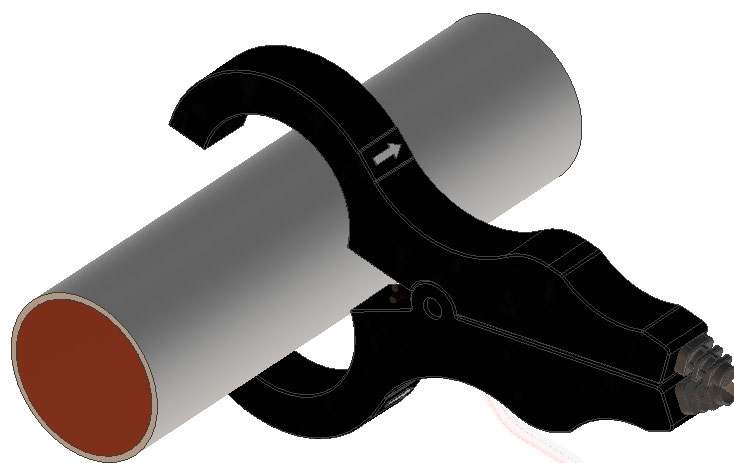

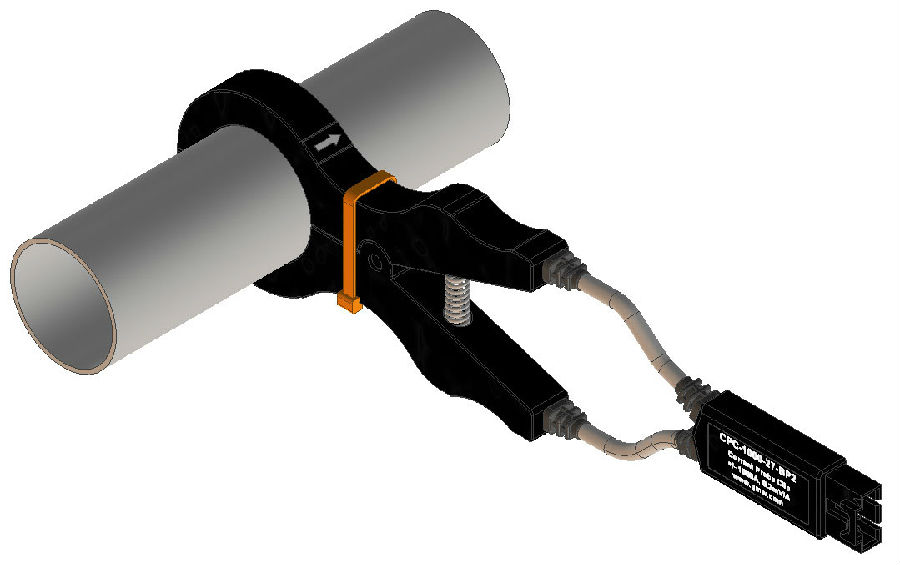

該CPC霍爾電流傳感器為開口式,極易安裝,內徑為27mm。 采用磁場傳感器的原理,但是采用非磁性材質,消除了傳統磁芯霍爾傳感器引起的磁滯現象和非線性效應。 工作溫度從-40℃到100℃。
CPC霍爾電流傳感器 標準型號:

1. CPC-250-27-BP2: ±250A, 8mV/A,±2V輸出
2. CPC-500-27-BP2:±500A, 4mV/A,±2V輸出
3. CPC-1000-27-BP2:±1000A, 2mV/A,±2V輸出
4. CPC-2000-27-BP2:±2000A, 1mV/A,±2V輸出
CPC霍爾電流傳感器 性能特性
開口孔徑:27mm
帶寬:DC - 50kHz
測量范圍:±250A, ±500A, ±1000A, ±2000A.
信號輸出:±2V @ 滿量程
測試精度: 1% @ 滿量程
非線性度:<0.2% @ 滿量程
測試延遲:2uS
過載能力:10X, <2uS恢復時間
OFFSET: 0.015V max.
工作溫度:-40 -100℃
耐壓等級:>5000V @60Hz
重量: <30g
