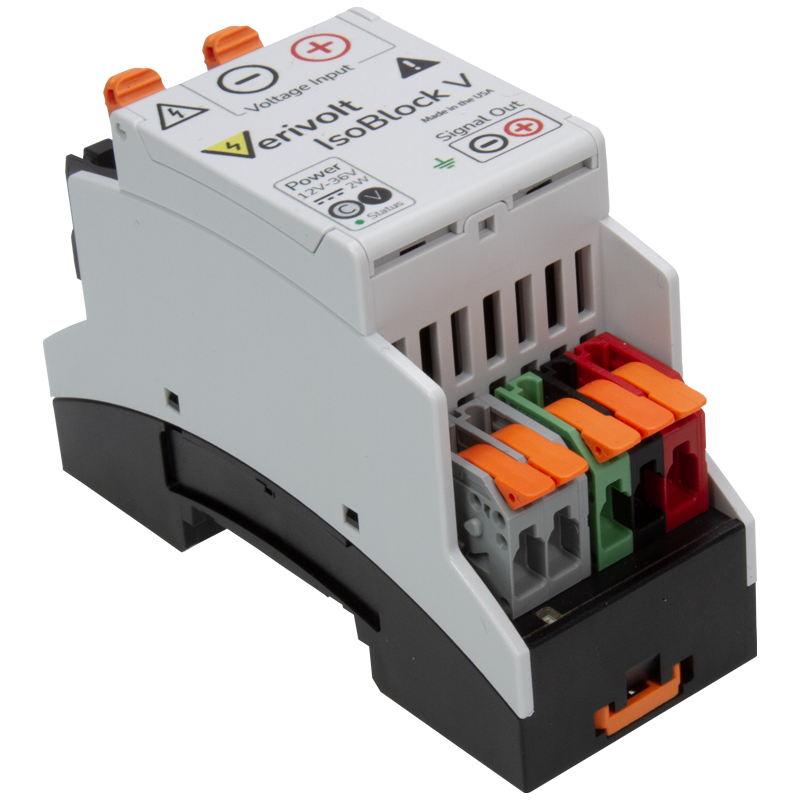

IsoBlock V-1c 為導軌式帶信號調理與電隔離的電壓傳感器
可選電壓量程:50V,100V,140V,200V,250V,300V,500V,750V,1000V,1500V
信號輸出:10V
三重電氣隔離
Verivolt 的 IsoBlock V-1c 電壓傳感器提供3重的電氣隔離手段:

通道與通道之間的隔離
主回路與次級回路的隔離
信號處理與電源的隔離
該3重電氣隔離不僅阻止傳感器內部非有用信號的相互影響和串擾,而且使得在工業應用中的不同電位的接地成為可能。
浪涌保護
IsoBlock V-1c 電壓傳感器 集成的IsoBlock隔離模塊,保護傳感器免于浪涌,靜電等有害信號的干擾和損害。其保護模塊可以承受20倍額定電壓的浪涌,并持續5us。同時,該保護模塊將會監測其輸出信號,其明顯大于滿量程輸出時,將會使傳感器連接與DAQ的輸出進入飽和,不再隨輸入信號增大而增加,使其有效的保護數據采集系統。
濾波器(可選)
IsoBlock V-1c 電壓傳感器可以在出場時,定制集成抗混疊的濾波器模塊,標準選件為3階濾波器,也可以根據需要定制高階濾波器。
| 型號 | 電壓量程
| 輸出
| 有無 隔離 | 通道數
| 精度 (標準)
| 精度 (高)
| 帶寬 (標準)
| 帶寬 (寬帶)
| 備注
|
|---|
IsoBlock V-1c 隔離電壓傳感器 | 10V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz | 輸出電壓: 5V, 10V可選 |
| 50V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz |
| 100V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz |
| 200V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz |
| 300V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz |
| 750V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz |
| 1000V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz |
| 1500V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz |
| 2000V | 10V | 帶隔離 | 單通道 | 0.2% | 0.1% | DC-100kHz | DC-1MHz |
| 其他… |
|
|
|
|
|
|
|
產品資料下載
該分類涉及到的資料如下:
| 文檔名稱 | 品牌 | 上傳時間 | 下載 |
|---|
| IsoBlock V-1c尺寸圖 | Verivolt | 2019/10/24 17:14:34 | 下載 |
| IsoBlock V-1c 產品資料 | Verivolt | 2021/9/2 17:13:18 | 下載 |
