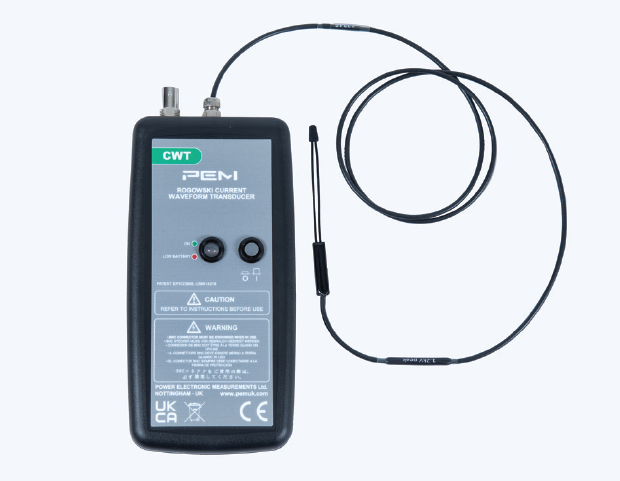

CWTUM-F(厚度1.3mm)和靜電屏蔽版本CWTUMHF-F(厚度1.7mm)是PEM CWT Ultra mini的擴展產品。新型結構可以減小Rogowski線圈的整體尺寸因此,探頭在以下情況下會對電路產生影響測試。
CWT UM-F/UMHF-F主要性能參數:
新穎的“分叉”結構,線圈長度為 55毫米;
工作溫度范圍:–40℃至+ 125℃;
帶寬(-3dB):20MHz
薄型,橫截面直徑1.3mm;
線圈絕緣:1.2kV pk;
屏蔽“HF”版本1.7mm橫截面直徑;
峰值di/dt:100kA/μs;
出色的電壓抗擾性;
電流額定值:60A pk至12kA pk。
- CWT UM-F/UMHF-F
- CWT/CWT HF
- CWT Mini50HF
- CWT Mini
- CWT Ultra mini
- CWT UM-S
CWTUM-F(1.3mm厚)
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 噪聲 (mV p-p) | 跌落 (%/ms) | 低頻帶寬 (3dB) Hz | di/dt (kA/μs) | 高頻帶寬 (3dB) MHz |
|---|
| CWTUM-F/03 | 100 | 60 | 20 | 85 | 150 | 4.0
| 20 |
| CWTUM-F/06 | 50 | 120 | 15 | 78 | 100 | 8.0 | 20 |
| CWTUM-F/1 | 20 | 300 | 15 | 53 | 50 | 20
| 20 |
| CWTUM-F/3 | 10 | 600 | 15 | 19 | 20 | 40 | 20 |
| CWTUM-F/6 | 5.0 | 1.2k | 15 | 9.3 | 10 | 80 | 20 |
CWTUM-F/15
| 2.0 | 3.0k | 12 | 4.6 | 5.0 | 100 | 20 |
| CWTUM-F/30 | 1.0 | 6.0k | 12 | 2.4 | 2.6 | 100 | 20 |
| CWTUM-F/60 | 0.5 | 12.0k | 12 | 1.2 | 1.2 | 100 | 20 |
CWTUM-F(屏蔽/高頻版本-厚度1.7mm)
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 噪聲 (mV p-p) | 跌落 (%/ms) | 低頻帶寬 (3dB) Hz | di/dt (kA/μs) | 高頻帶寬 (3dB) MHz |
|---|
| CWTUMHF-F/03 | 100 | 60 | 20 | 85 | 150 | 4.0
| 30 |
| CWTUMHF-F/06 | 50 | 120 | 15 | 78 | 100 | 8.0 | 30 |
| CWTUMHF-F/1 | 20 | 300 | 15 | 53 | 50 | 20
| 30 |
| CWTUMHF-F/3 | 10 | 600 | 15 | 19 | 20 | 40 | 30 |
| CWTUMHF-F/6 | 5.0 | 1.2k | 15 | 9.3 | 10 | 80 | 30 |
CWTUMHF-F/15
| 2.0 | 3.0k | 12 | 4.6 | 5.0 | 100 | 30 |
| CWTUMHF-F/30 | 1.0 | 6.0k | 12 | 2.4 | 2.6 | 100 | 30 |
| CWTUMHF-F/60 | 0.5 | 12.0k | 12 | 1.2 | 1.2 | 100 | 30 |
