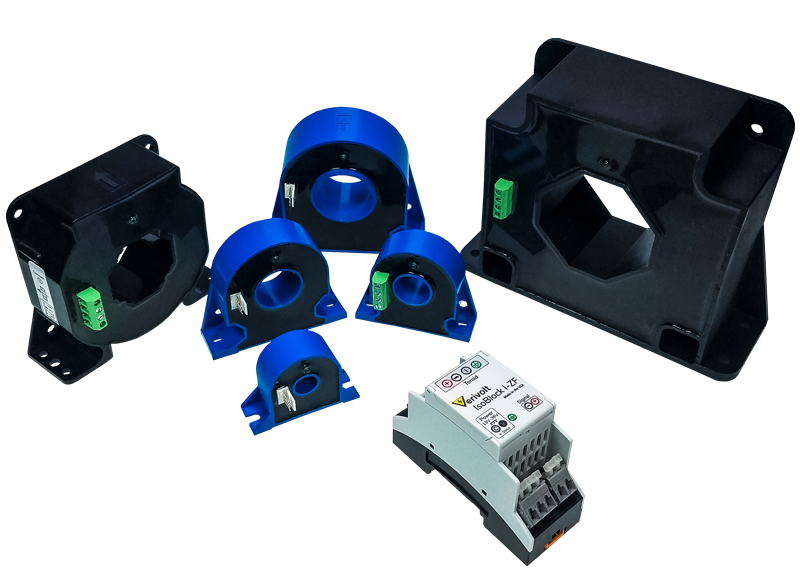

IsoBlock I-ZF 高精度電流傳感器

        Verivolt零磁通電流傳感器IsoBlock I-ZF 系列用于高性能的電流測量場景，測量范圍從10A到2000A。IsoBlock I-ZF使用非接觸式方式進行測量，從而可以對主次級進行隔離，從而可以用來測量多種多樣的電流信號。IsoBlock I-ZF由兩部分組成：環狀磁頭、DIN導軌處理單元。所有的IsoBlock系列有反鋸齒濾波器，而且可以輸出±10V信號。IsoBlock I-ZF系列的緊湊外觀可以用來搭建高通道數量的測量系統。
特性參數：
        很好的精度性能0.1和0.02%
        單極性電源供
        3方向電器隔離（通道之間，主次級，信號與電源）
        1500V持續和5000V峰值隔離
        DC~100KHz帶寬
        應用于DAQ的電流測量
        DIN導軌式快速安裝部署

型號	電流量程	輸出	精度（標準）	精度（高）	帶寬	供電
IsoBlock I-ZF	10A	10V	0.1%	0.02%	DC-100kHz	19-36V
	20A	10V	0.1%	0.02%	DC-100kHz	19-36V
	50A	10V	0.1%	0.02%	DC-100kHz	19-36V
	100A	10V	0.1%	0.02%	DC-100kHz	19-36V
	200A	10V	0.1%	0.02%	DC-100kHz	19-36V
	300A	10V	0.1%	0.02%	DC-100kHz	19-36V
	500A	10V	0.1%	0.02%	DC-100kHz	19-36V
	600A	10V	0.1%	0.02%	DC-100kHz	19-36V
	800A	10V	0.1%	0.02%	DC-100kHz	19-36V
	1000A	10V	0.1%	0.02%	DC-100kHz	19-36V
	1500A	10V	0.1%	0.02%	DC-100kHz	19-36V
	2000A	10V	0.1%	0.02%	DC-100kHz	19-36V
