開口式電流互感器

開口式電流互感器

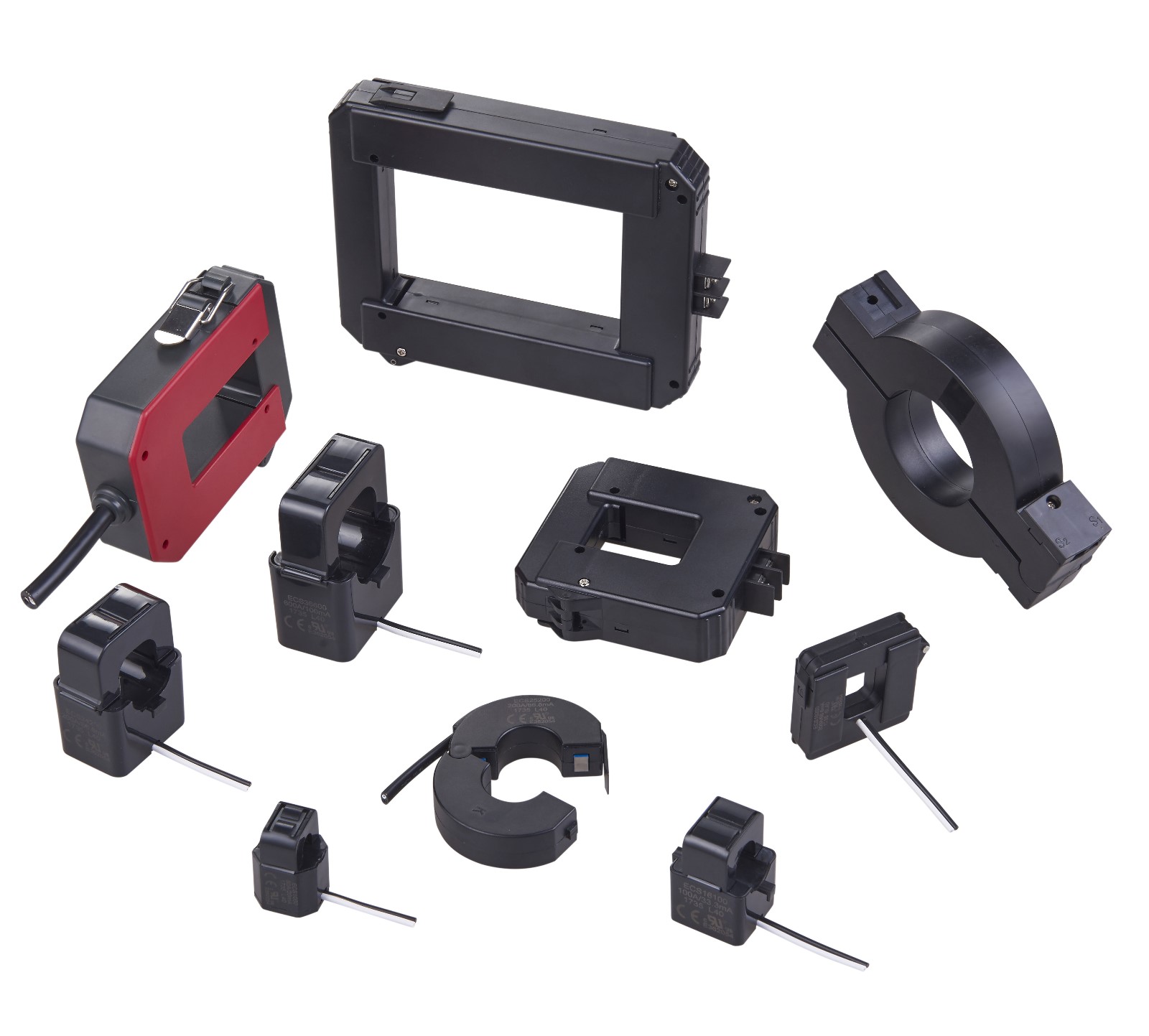

        開口式電流互感器，主要應用于現有的電力監控，智能電網，配電柜中，采用開合方式，無需斷開現有線路，安裝方便。按照內孔形狀有圓孔和方孔，孔徑有6mm-120mm。
        頻率范圍50-400Hz，精度等級：0.1% - 3%可選，電流量程：100mA - 50kA，支持定制各種電流、電壓輸出類型，以及特殊孔徑。

型號	規格書	孔徑	輸入電流	輸出	精度
PCS06		6mm	5A/10A/15A/20A/25A	電流輸出：5mA/10mA/20mA/33.3mA 電壓輸出：0.25V/0.333V	0.2%, 0.5%, 1%
PCS10		10mm	15A/30A/50A/60A/75A	電流輸出：20mA/33.3mA/40mA/50mA/100mA/1A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS24		24mm	100A/150A/200A/250A/300A	電流輸出：20mA/33.3mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS36		36mm	100A/200A/300A/400A/500A/600A	電流輸出：20mA/33.3mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS55		55mm	300A/500A/600A//800A/1000A	電流輸出：20mA/33.3mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS80		80mm	500A/600A//800A/1000A/1200A/1600A	電流輸出：20mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS19S		20mm	50A/100A/150A/200/250/300A	電流輸出：20mA/33.3mA/40mA/50mA/100mA 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS40S		40mm	100A/200A/300A/400A/500A/600A	電流輸出：20mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS50S		50mm	100A/200A/300A/400A/500A/600A	電流輸出：20mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS60S		60mm	100A/200A/300A/400A/500A/600A	電流輸出：20mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS90S		90mm	500A/600A/800A/1000A/1200A/1500A	電流輸出：20mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
PCS120S		120mm	800A/1000A/1500A/2000A	電流輸出：20mA/40mA/50mA/100mA/1A/5A 電壓輸出：0.25V/0.333V/0.5V/1V/2V	0.2%, 0.5%, 1%
