固定孔電流互感器

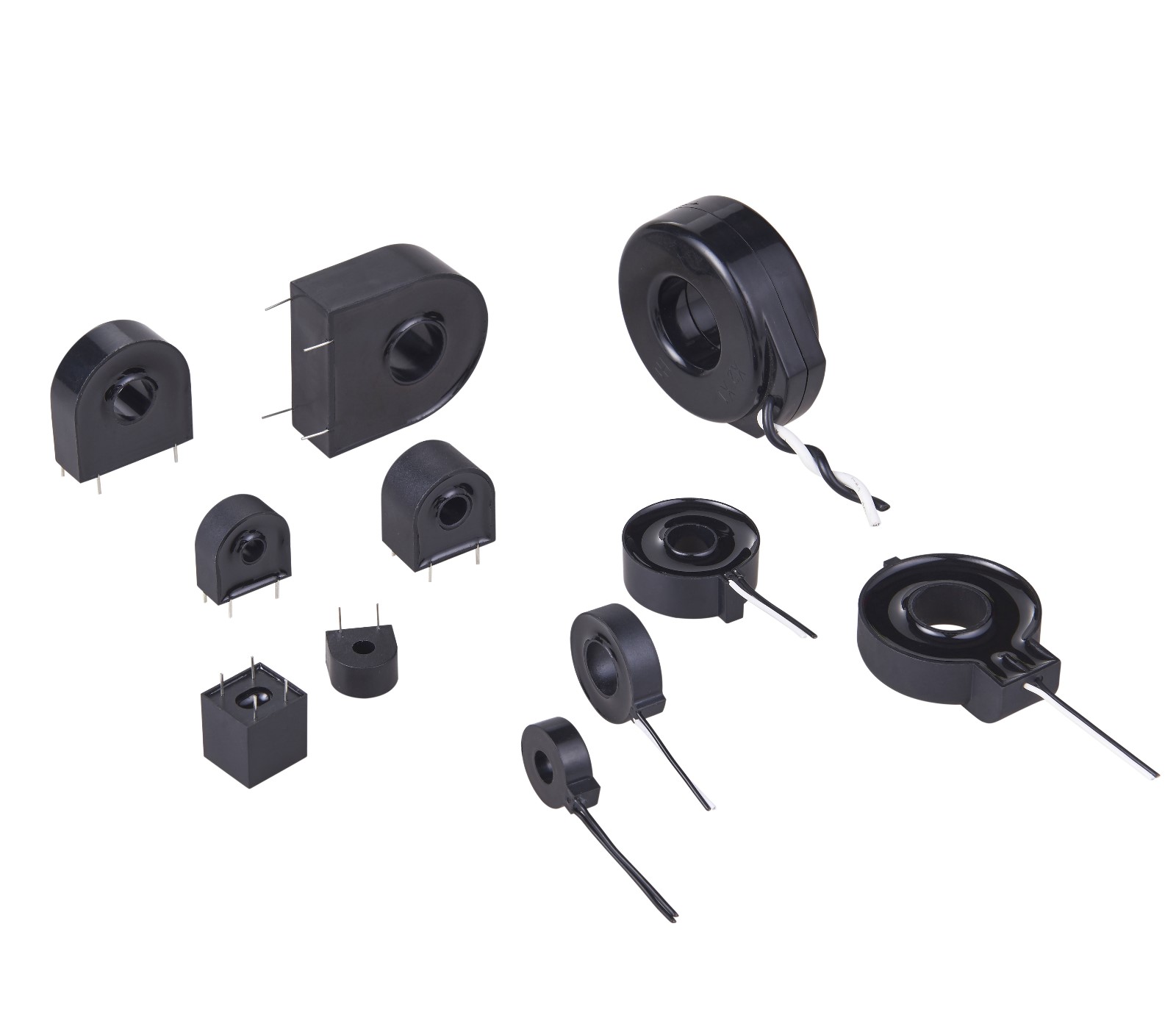

固定孔電流互感器

由于磁路閉合，產品精度高，廣泛應用于計量，配電柜，智能電網，設備中的PCB安裝。
頻率范圍50-400Hz，精度等級：0.1% - 3%可選，電流量程：100mA - 50kA，支持定制各種電流、電壓輸出類型，以及特殊孔徑。

型號	規格書	孔徑	輸入電流	輸出	精度
微型精密互感器
PCU05		5mm	10A/20A/50A/80A/100A	電流輸出：5mA/10mA/15mA/20mA/30mA/50mA	0.2%, 0.5%, 1%
PCU07		7mm	5A/10A/20A/60A	電流輸出：5mA/10mA/15mA/20mA	0.2%, 0.5%, 1%
PCU09		9mm	10A/20A/50A/80A/100A	電流輸出：5mA/10mA/15mA/20mA/30mA/50mA	0.2%, 0.5%, 1%
PCU13		13mm	30A/50A/80A/100A/120A	電流輸出：5mA/10mA/15mA/20mA/30mA/50mA	0.2%, 0.5%, 1%
PCO06		6mm	5A/10A/15A/20A	電流輸出：5mA/10mA/15mA/20mA	0.2%, 0.5%, 1%
PCO07		7mm	5A/10A/20A/30A/50A	電流輸出：2mA/2.5mA/5mA/10mA/20mA/40mA	0.2%, 0.5%, 1%
PCO09		9mm	10A/20A/30A/50A/60A	電流輸出：5mA/10mA/20mA/30mA/40mA	0.2%, 0.5%, 1%
PCO15		15mm	30A/50A/60A/80A	電流輸出：10mA/20mA/30mA/40mA/50mA	0.2%, 0.5%, 1%
PCO20		20mm	50A/100A/150A/200A	電流輸出：20mA/30mA/40mA/50mA/100mA	0.2%, 0.5%, 1%
電力互感器
PCH30		30mm	25A/50A/100A/200A/300A/400A	電流輸出：5mA/10mA/15mA/20mA/50mA/100mA/1A/5A電壓輸出：0.333V/0.5V/1V/2V/5V	0.5%, 1%
PCH40		40mm	100A/200A/300A/400A/500A/600A	電流輸出：5mA/10mA/15mA/20mA/50mA/100mA/1A/5A電壓輸出：0.333V/0.5V/1V/2V/5V	0.5%, 1%
PCH60		62mm	300A/500A/800A/1000A/1200A	電流輸出：5mA/10mA/15mA/20mA/50mA/100mA/1A/5A電壓輸出：0.333V/0.5V/1V/2V/5V	0.5%, 1%
PCH80		80mm	800A/1000A/1200A/1500A/1600A	電流輸出：10mA/15mA/20mA/50mA/100mA/1A/5A電壓輸出：0.333V/0.5V/1V/2V/5V	0.5%, 1%
PCH100		100mm	600A/800A/1000A/1200A/1500A/2000A	電流輸出：50mA/100mA/1A/5A電壓輸出：0.333V/0.5V/1V/2V/5V	0.5%, 1%
