熱電偶是使用最廣泛的溫度傳感設備，但可能是最不為人知的。它們簡單而高效，并提供與閉合熱電電路中兩個結點之間的溫差成比例的小電壓信號。在其最基本的配置中，一個結點保持在恒定的參考溫度，而另一個結點則與被測介質接觸。這種介質可以是氣體、液體或固體，但在所有情況下，介質都不得化學、電氣或物理污染或改變熱電偶結點。對于特殊應用或保護它們免受環境影響，可以使用帶有保護涂層和屏蔽或護套的熱電偶。

熱電偶的梯度性質

單獨的熱電偶結不會產生電壓。在開放端產生的輸出或電位差是閉合 T1 結和 T1' 開放端溫度的函數，如圖 1 所示。工作原理取決于開放端之間產生的熱電動勢的唯一值引線和保持在特定溫度下的兩種不同金屬的接合處。該原理被稱為塞貝克效應，以發現者的名字命名。在傳感器的開放端產生的電壓量和設備可以測量的溫度范圍取決于塞貝克系數，而后者又取決于構成熱電偶線的材料的化學成分。

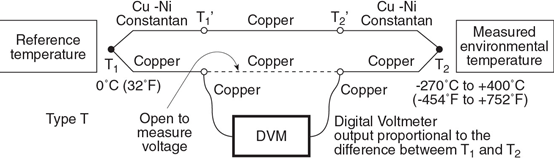

圖 1：T 型基本熱電偶電路

基本的熱電偶測量系統需要兩個傳感器，一個用于被測環境，另一個用于參考結，通常保持在 0 ? C (32 ? F)。T 型是在通用溫度測量應用中經常使用的十幾種或更多常見熱電偶之一。它由銅和康銅金屬制成，通常在 –160 ?至 400 ? C（–328 ?至 662 ? F）的溫度范圍內工作。.

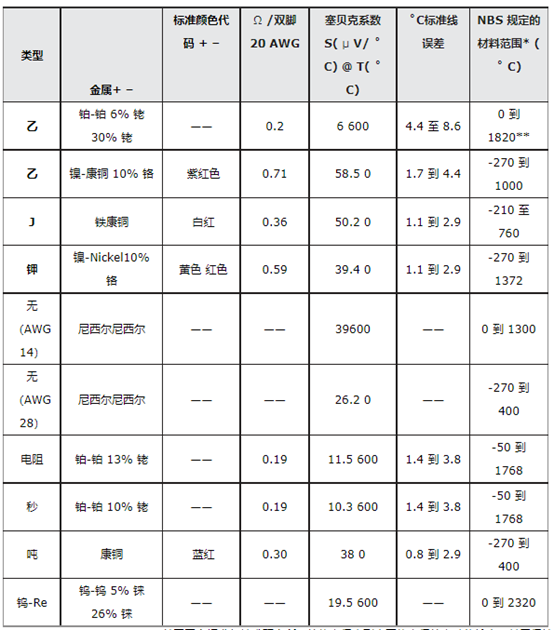

圖 2：常見的熱電偶類型

NIST（美國國家標準與技術研究所）的熱電偶表列出了熱電偶的電動勢輸出，基于保持在 0 ?C的相應參考結。

原則上，TC 可以由任何兩種不同的金屬制成，例如鎳和鐵。然而，在實踐中，只有少數 TC 類型成為標準類型，因為它們的溫度系數具有高度可重復性、堅固耐用且產生相對較大的輸出電壓。最常見的熱電偶類型稱為 J、K、T 和 E，其次是 N28、N14、S、R 和 B。參見圖 2 中的表。結溫可以通過參考標準表從塞貝克電壓推斷出來. 但是，該電壓不能直接使用，因為熱電偶線連接到測量設備的銅端子本身就構成了一個熱電偶結（除非 TC 引線也是銅的）并產生另一個必須補償?shù)碾妱觿荨?/p>

冷端補償

用于補償儀表端子電動勢的經典方法如圖 3 所示。此處，冷參考結熱電偶 J2 浸入實際的冰水浴中，并與測量熱電偶 J1 串聯。冰水組合使溫度浴保持恒定且準確的 0 ? C (32 ? F)。NIST 的熱電偶電動勢表列出了基于保持在 0 ?C的相應參考熱電偶結點的熱電偶的電動勢輸出。

圖 3 還描繪了單個熱電偶 J1 的示例，其康銅線連接到銅導線 (J2) 并浸入?yún)⒖急≈小１≈械目点~/銅熱電偶結 J 2仍然包含一個熱電偶并貢獻一個小的電動勢，該電動勢從熱電偶 J 1產生的電動勢中減去。與前面的示例一樣，在儀器或數據采集系統輸入端子處測得的電壓與 NIST 表準確對應。

在本例中，兩條銅導線都連接到儀器上的等溫塊。這些引線不需要補償，因為它們由相同的材料制成并保持在相同的溫度。因此，電壓讀數完全來自 NIST 調整的康銅/銅熱電偶線。

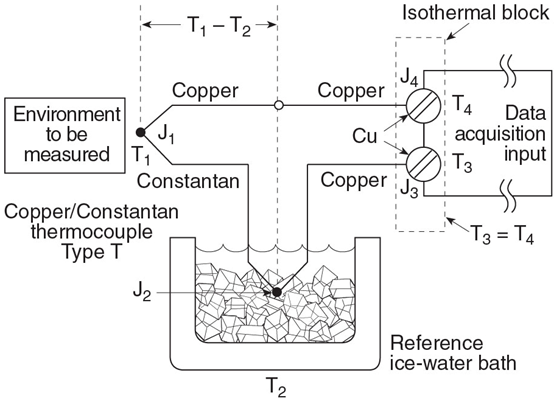

圖 3：備用熱電偶冰浴

無論J2是否是外購的熱電偶，J2處康銅與銅引線形成的結點都必須放在冰浴中進行溫度補償。

軟件補償

大型測試夾具中的冰浴和多個參比結是設置和維護的麻煩，幸運的是它們都可以消除。當引線和參比連接點（儀器上的等溫接線端子）的溫度相同時，可以忽略冰浴。終端所需的電動勢校正可以通過計算機軟件參考和補償?shù)?span> NIST 標準。

消除冰浴后，仍然需要冷端補償 (CJC) 以獲得準確的熱電偶測量值。軟件必須讀取等溫塊溫度。一種常見的技術是使用熱敏電阻，安裝在靠近連接外部熱電偶引線的等溫接線端子的位置。在包含熱敏電阻和端子的區域中不允許出現溫度梯度。參見圖 4。所采用的熱電偶類型已針對其各自的通道進行了預編程，軟件的動態輸入數據包括等溫塊溫度和測得的環境溫度。該軟件使用等溫塊溫度和熱電偶類型在表格中查找與其電壓對應的測量溫度值，或者使用多項式方程計算溫度。

放置在引線連接附近的熱敏電阻傳感器是更換冰浴的另一種方法。測得的溫度是熱電偶溫度與參考熱敏電阻溫度之差。

硬件補償

盡管多項式方法比查找表更快，但硬件方法甚至更快，因為可以立即掃描正確的電壓。一種方法是在電路中使用電池來消除參考結的偏移電壓，因此凈效應等于 0?C 結。一種更實用的方法是“電子冰點參考”，它根據由電池或類似電壓源供電的溫度傳感電路產生補償電壓。見圖

5. 然后，電壓對應于 0?C 時的等效參考結。

類型混合

熱電偶測試系統通常同時測量數十到數百個點。為了方便地處理如此大量的通道，而不需要為每個通道設置單獨的、獨特的補償 TC，熱電偶掃描模塊帶有多個輸入通道，可以同時在任何通道上接受各種類型的熱電偶中的任何一種。它們包含帶有大量冷端補償傳感器的特殊銅基輸入接線端子，以確保讀數準確，無論使用何種傳感器類型。此外，該模塊還包含一個內置的自動調零通道以及冷端補償通道。雖然測量速度比大多數其他類型的掃描模塊相對慢，但讀數以毫秒為單位，它們包含的噪聲更少，并且更準確和穩定。例如，可以在 3 ms 內測量 1 個 TC 通道，在 16 ms 內測量 14 個通道，在 61 ms 內測量 56 個通道。典型測量精度優于 0.7?C ，通道間變化通常小于 0.5 ?C 。見圖 6。

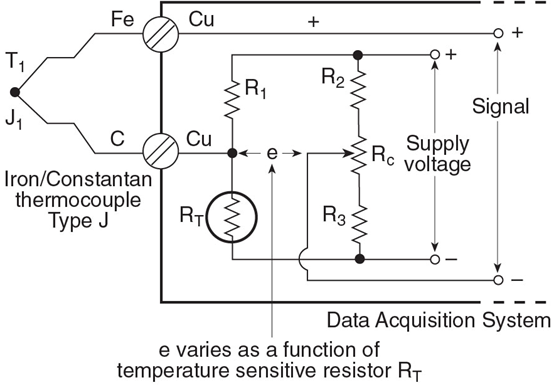

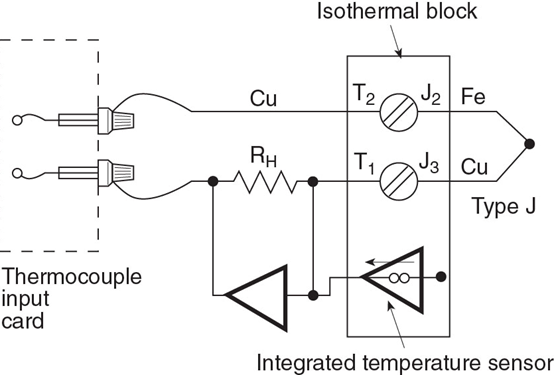

圖 5：硬件冰浴更換

許多電子電路或模塊可以代替冰浴。溫度敏感電阻器根據所需的溫度補償量按比例改變電壓e的校準值。

線性化

在硬件或軟件中設置等效冰點參考電動勢后，必須將測得的熱電偶電壓轉換為溫度讀數。熱電偶輸出電壓與 TC 結的溫度成正比，但在很寬的范圍內并不是完美的線性。

獲得任何溫度的高轉換精度的標準方法是將測得的熱電偶電壓值插入到該特定類型熱電偶的特征方程中。該方程是一個六到十階的多項式。計算機會自動處理計算，但處理高階多項式需要相當長的時間。為了加速計算，將熱電偶特性曲線分為幾段。然后每個段由一個低階多項式逼近。

偶爾使用模擬電路來線性化曲線，但當不使用多項式方法時，熱電偶輸出電壓經常連接到模數轉換器 (ADC) 的輸入，從存儲的表格中獲得正確的電壓與溫度匹配在計算機的內存中。例如，一個數據采集系統 TC 卡包括一個軟件驅動程序，其中包含一個溫度轉換庫，可將原始二進制 TC 通道和 CJC 信息更改為溫度讀數。一些軟件包提供 CJC 信息并自動線性化連接到系統的熱電偶。

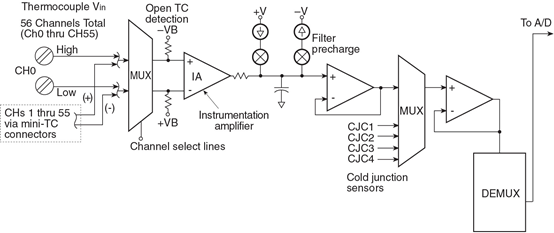

圖 6：硬件冰浴更換

一個典型的輸入掃描模塊最多可容納 56 個任何類型的熱電偶，最多可將 896 個通道連接到一個模數轉換主機。

熱電偶測量陷阱

嘈雜的環境

由于熱電偶產生的電壓相對較小，因此噪聲始終是一個問題。（另請參閱技術提示 60402。）最常見的噪聲源是公用電源線（50 或 60 Hz）。熱電偶帶寬低于 50 Hz，因此每個通道中的簡單濾波器可以降低干擾交流線路噪聲。常見的濾波器包括電阻器和電容器以及圍繞運算放大器構建的有源濾波器。盡管無源 RC 濾波器價格低廉且適用于模擬電路，但不建議用于多路復用前端，因為多路復用器的負載會改變?yōu)V波器的特性。另一方面，由一個運算放大器和一些無源元件組成的有源濾波器效果很好，但更昂貴和復雜。此外，必須校準每個通道以補償增益和偏移誤差。參見圖 7。

其他問題

熱電偶組件

熱電偶是異種電線的雙絞線，在連接處焊接或焊接在一起。如果組裝不當，它們會產生各種錯誤。例如，電線不應絞合在一起形成結；它們應該被焊接或焊接。但焊料僅在相對較低的溫度下就足夠了，通常低于 200 ?C 。雖然焊接也會引入第三種金屬，例如鉛/錫合金，但如果結的兩側相同，則不太可能引入錯誤溫度。焊接連接是首選，但它必須在不改變電線特性的情況下完成。商業制造的熱電偶結通常與電容放電焊機連接，以確保均勻性并防止污染。

當電線的物理組成發生變化時，熱電偶可能會變得未經校準并指示錯誤的溫度。那么它就不能滿足 NIST 標準。變化可能來自多種來源，包括暴露于極端溫度、冷加工金屬、安裝時施加在電纜上的應力、振動或溫度梯度。

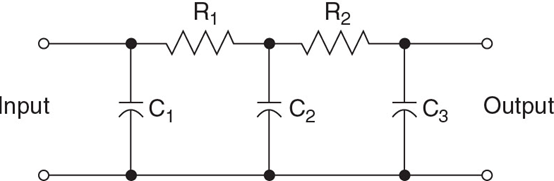

圖 7a：無源濾波器

無源濾波器有多種配置以適應應用。它們建在單個或多個部分中，以提供越來越陡峭的斜坡，以便更快地滾降。

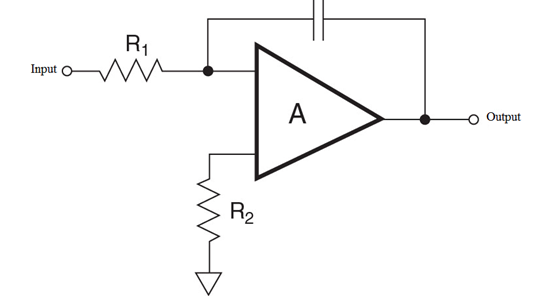

圖 7b：有源濾波器

有源濾波器可輕松消除與熱電偶信號競爭的最常見電噪聲源，例如來自 50/60 Hz 電源線的干擾。

當熱電偶的絕緣電阻隨著溫度升高而降低時，熱電偶的輸出也會發生變化。這種變化是指數級的，會產生非常低的漏電阻，以至于繞過開路熱電偶線檢測器電路。在使用細熱電偶線的高溫應用中，絕緣可能退化到形成虛擬結點，如圖 8 所示。然后數據采集系統將測量 T 1處的虛擬結點 而不是真實結點的輸出電壓在 T 2。

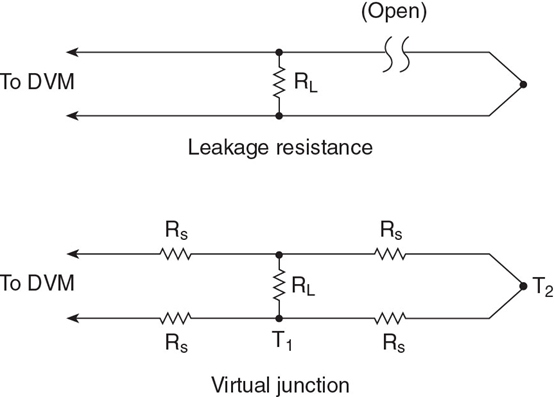

圖 8：虛擬路口

熱電偶引線之間的短路或絕緣故障會形成不需要的、無意的熱電偶結點，稱為虛擬結點。

此外，高溫會在熱電偶導線絕緣層內釋放雜質和化學物質，這些雜質和化學物質會擴散到熱電偶金屬中并改變其特性。然后，溫度與電壓的關系偏離了公布的值。選擇用于高溫操作的保護絕緣材料，以盡量減少這些問題。

隔離

熱電偶隔離可降低通常由接地回路引入的噪聲和誤差。當大量帶有長引線的熱電偶直接固定在發動機缸體（或其他大型金屬物體）和熱電偶測量儀器之間時，這尤其麻煩。它們可能參考不同的接地，如果沒有隔離，接地環路會在讀數中引入相對較大的誤差。

自動調零

從測量通道的讀數中減去短路通道的輸出可以最大限度地減少時間和溫度漂移對系統模擬電路的影響。盡管極小，但這種漂移可能成為熱電偶提供的低電平電壓的重要組成部分。

減去由于漂移引起的偏移的一種有效方法分兩步完成。首先，內部通道定序器切換到參考節點并將偏移誤差電壓存儲在電容器上。接下來，當熱電偶通道切換到模擬路徑時，存儲的誤差電壓被施加到差分放大器的偏移校正輸入端，并自動消除偏移。參見圖 9。

開路熱電偶檢測

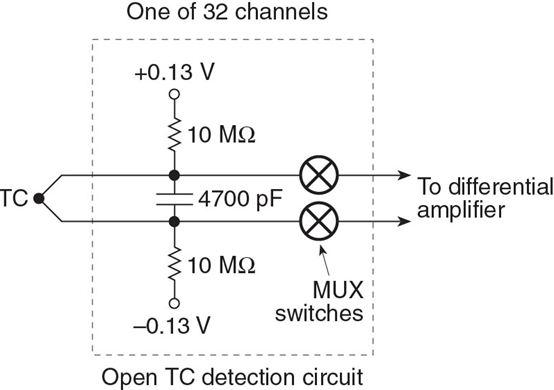

在具有眾多通道的系統中，輕松快速地檢測開路熱電偶尤其重要。熱電偶在受到振動、處理不當和長時間使用時往往會斷裂或電阻增加。一個簡單的熱電偶開路檢測電路包括一個放置在熱電偶引線兩端并用低電平電流驅動的小電容器。完整熱電偶的低阻抗會在電容器上形成虛擬短路，因此無法充電。但是，當熱電偶斷開或電阻發生顯著變化時，電容器充電并將輸入驅動到電壓軌之一，這肯定表明熱電偶有缺陷。參見圖 10。

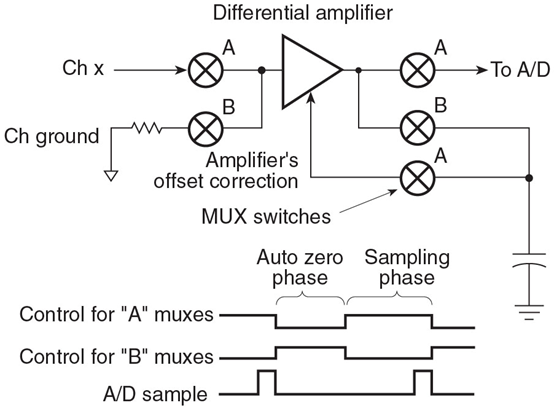

圖 9：自動調零

自動調零補償模擬電路隨時間和溫度的漂移。盡管很小，但偏移量可能接近熱電偶信號的幅度。

熱電偶為電容器周圍的直流提供短路路徑，防止它通過電阻器充電。當熱電偶由于粗暴處理或振動而打開時，電容器充電并將輸入放大器驅動到電源軌，發出故障信號。

電流作用

一些熱電偶絕緣材料含有染料，可在有水的情況下形成電解質。電解液在引線之間產生電流電壓，進而產生比凈開路電壓大數百倍的輸出信號。因此，良好的安裝實踐要求保護熱電偶線免受高濕度和所有液體的影響，以避免此類問題。

熱分流

理想的熱電偶不會影響被測設備的溫度，但真正的熱電偶包含一個質量，當添加到被測設備時可以改變溫度測量。使用小直徑導線可以最大限度地減少熱電偶質量，但較小的導線更容易受到污染、退火、應變和分流阻抗的影響。幫助緩解此問題的一種解決方案是在連接處使用小熱電偶線，但添加特殊的、較重的熱電偶延長線以覆蓋長距離。這些延長線中使用的材料具有與特定熱電偶類型相似的凈開路電壓系數。它的串聯電阻在長距離內相對較低，并且比優質熱電偶線更容易穿過導管。除了實用的尺寸優勢，

盡管有這些優點，延長線通常在更窄的溫度范圍內工作，并且更容易受到機械應力。由于這些原因，延長線上的溫度梯度應保持在最低水平，以確保準確的溫度測量。

提高線材校準精度

熱電偶線按照 NIST 規范制造。通常，當電線根據已知溫度標準進行現場校準時，可以更接近地滿足這些規格。
