在 DaqView 圖表中顯示數據的默認模式是在采集完成時顯示數據。這意味著如果您將采集停止事件設置為手動停止,則不會顯示數據,因為采集將運行。要在采集運行時查看數據,請使用帶狀圖。要切換到條形圖,請刪除現有圖表,然后添加一個條形圖,如下所示。

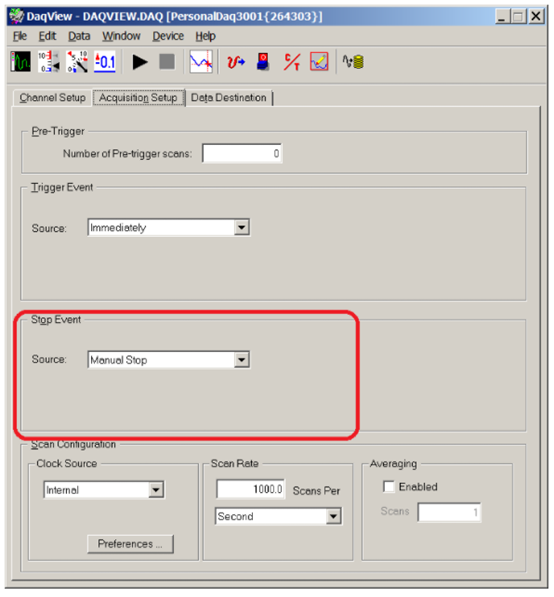

步驟 1. 將停止事件設置為手動停止,即連續運行。

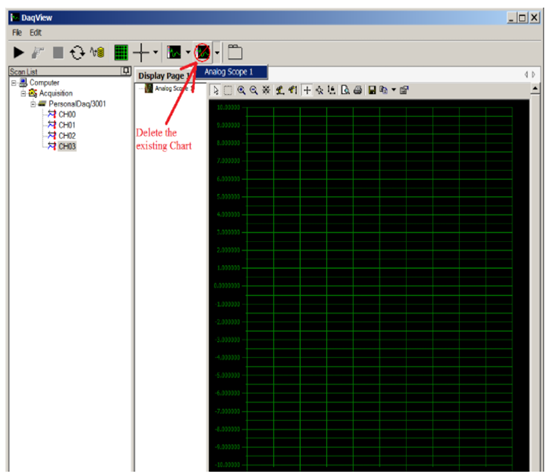

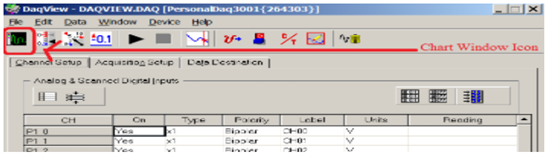

步驟 2. 啟動圖表窗口并刪除默認的模擬示波器 1

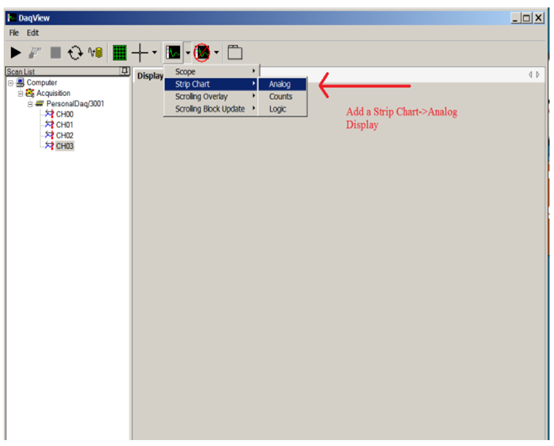

步驟 3. 在其位置添加帶狀圖->模擬顯示

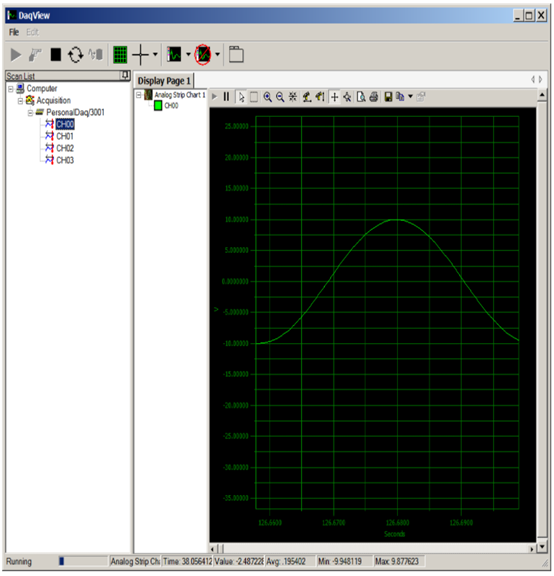

步驟 4. 通過在通道上單擊鼠標右鍵選擇添加到帶狀圖來添加所需的通道

步驟 5. 要在查看實時數據時將數據保存到文件,請按記錄圖標,然后重新啟動帶狀圖
