本文介紹了如何使用帶有 J 型熱電偶線（MCC 部件號 745690-J001）和 3 線制 100 歐姆 RTD 傳感器（MCC 部件號 745691-02）的 MCC USB-TEMP模塊。對于軟件，最新版本的 MCC DAQ CD 用于將 InstaCal 和 TracerDAQ 安裝到 Windows 10 系統上。

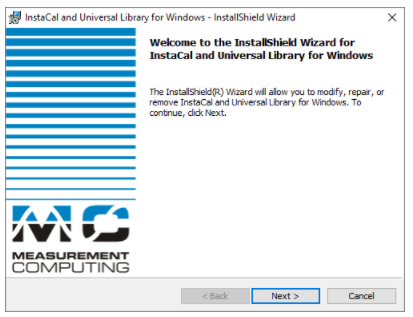

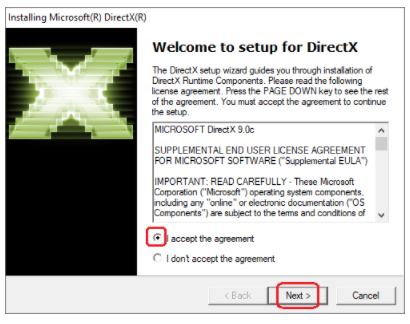

安裝 MCC DAQ CD (mccdaq.exe) 時，選擇 TracerDAQ 和 InstaCal & Universal Library 包。

在具有 32 位版本的 Windows 操作系統的系統上，Measurement Computing 的軟件將出現在文件夾路徑中：“C:\Program Files\Measurement Computing”。

在具有 64 位版本的 Windows 操作系統的系統上，Measurement Computing 的軟件將出現在以下文件夾路徑中：

'C:\Program Files (x86)\Measurement Computing\DAQ'

'C:\Program Files\Measurement Computing\DAQami'

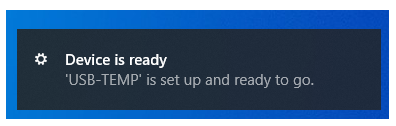

接下來，將USB-TEMP模塊連接到目標系統的 USB 端口。在某些系統上，可能會出現一個通知窗口，指示“設備已準備就緒”。

下一步是啟動 MCC 的 InstaCal 軟件。

'C:\Program Files (x86)\Measurement Computing\DAQ\inscal32.exe'

'C:\Program Files\Measurement Computing\DAQ\inscal32.exe'

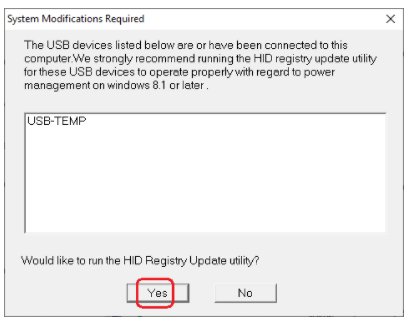

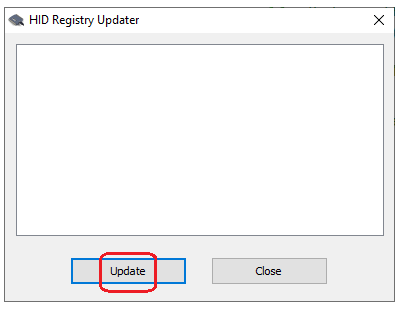

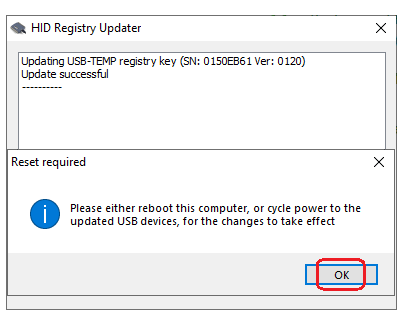

如果是第一次將USB-TEMP模塊連接到目標系統，則會提示您運行 HID 注冊表更新實用程序。

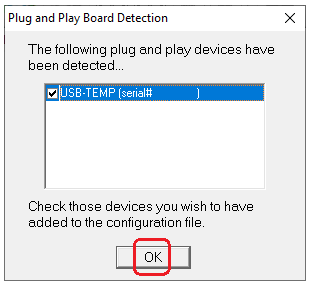

重新啟動目標系統或?qū)?span> USB 電纜連接到模塊后，重新啟動 InstaCal。將出現“即插即用板檢測”窗口。選擇USB-TEMP設備并單擊確定按鈕。

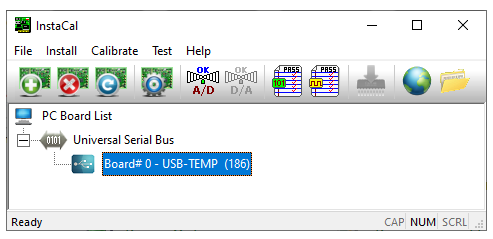

進入 InstaCal 后，USB-TEMP模塊將出現在 PC 板列表中。

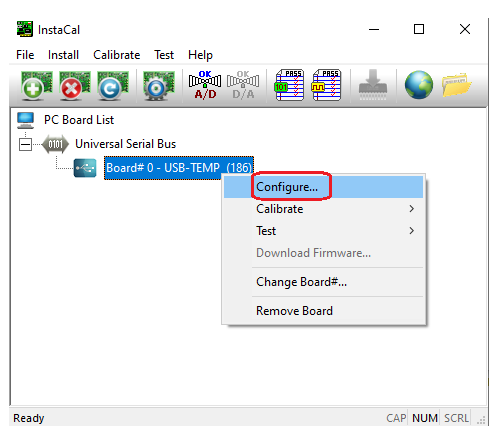

在USB-TEMP設備上單擊鼠標右鍵以配置該設備。

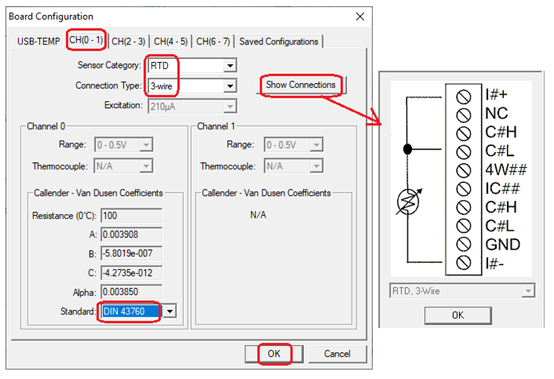

在此示例中，通道 0 配置為使用單個 3 線、100 歐姆 RTD 傳感器（MCC 部件號 745691-02）。將系數標準設置為“DIN 43760”并單擊“顯示連接”按鈕以查看 RTD 傳感器的相應接線。

接下來，單擊 CH(2-3) 選項卡以使用 J 型熱電偶配置通道 2。

單擊 OK 按鈕退出 Board Configuration 窗口。消息窗口將提示用戶保存配置。

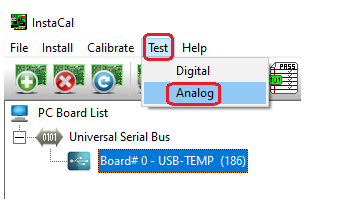

使用 InstaCal 的頂部菜單，選擇 TEST – ANALOG。

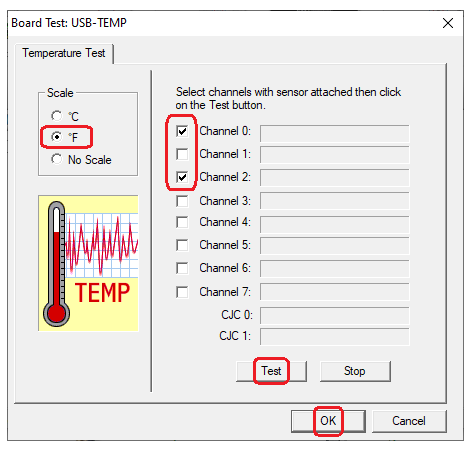

在 Board Test 窗口中，為 3 線 RTD 傳感器選擇了通道 0，為 J 型熱電偶選擇了通道 2。單擊 TEST 按鈕獲取溫度讀數。單擊確定按鈕退出測試窗口。

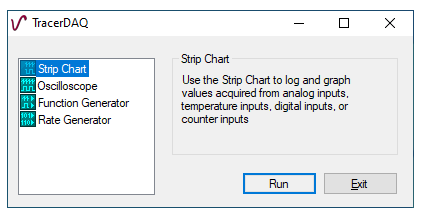

關閉 InstaCal 并啟動 TracerDAQ。選擇帶狀圖選項并單擊運行按鈕。

在帶狀圖窗口中，單擊編輯菜單選項，然后選擇“通道設置”。

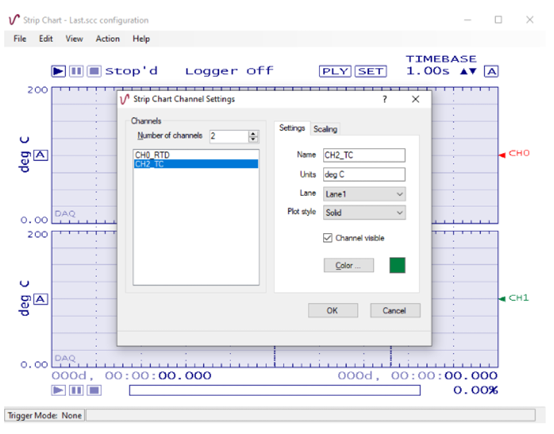

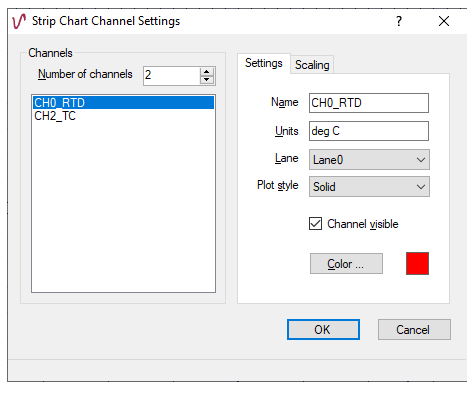

在“通道設置”窗口中，將通道數設置為 2。選擇第一個通道并更新設置部分，如下圖所示。

接下來，選擇第二個通道并更新設置部分，如下圖所示。

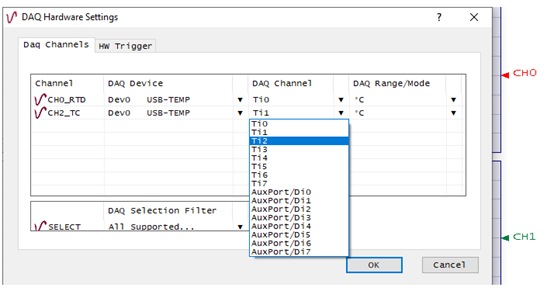

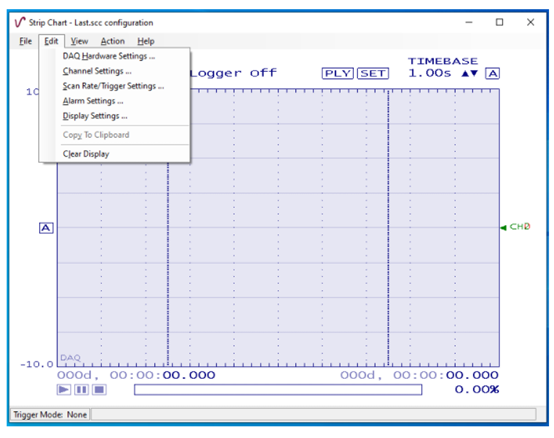

單擊確定按鈕，然后從主菜單中選擇編輯 - DAQ 硬件設置。對于第一個通道，選擇USB-TEMP模塊和溫度通道“Ti0”。對于第二個通道，選擇USB-TEMP模塊和溫度通道“Ti2”。（回想一下通道 0 和 2，最初在 InstaCal 中分別為 RTD 和熱電偶傳感器配置。）

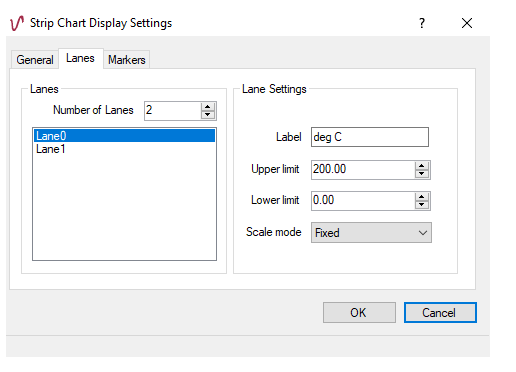

接下來，從主菜單中選擇編輯 - 顯示設置。在“顯示設置”窗口中，單擊“車道”選項卡。將通道數設置為 2。每個通道將只有一個數據通道。使用標簽和輸入范圍限制配置車道設置。

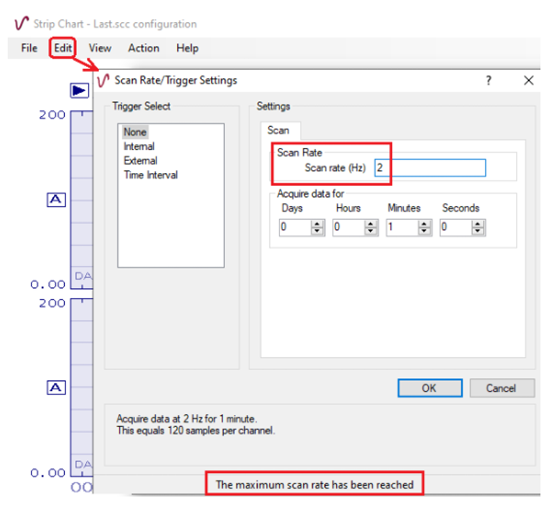

接下來，從主菜單中，選擇 EDIT - Scan Rate/Trigger Settings。輸入掃描速率和采集數據的時間長度。

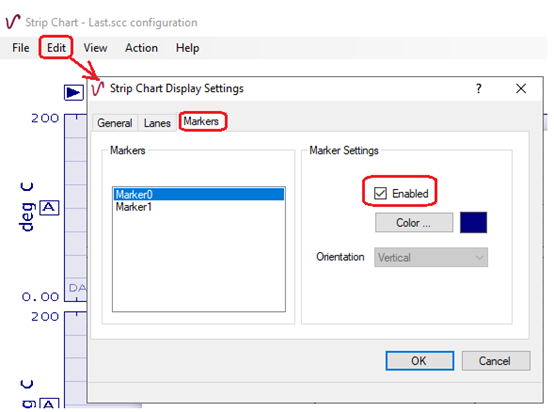

接下來，從主菜單中選擇編輯 - 顯示設置。單擊標記選項卡。用戶可以選擇啟用標記以查看條形圖上的數據值。（有關詳細信息，請參閱 TracerDAQ 幫助。）

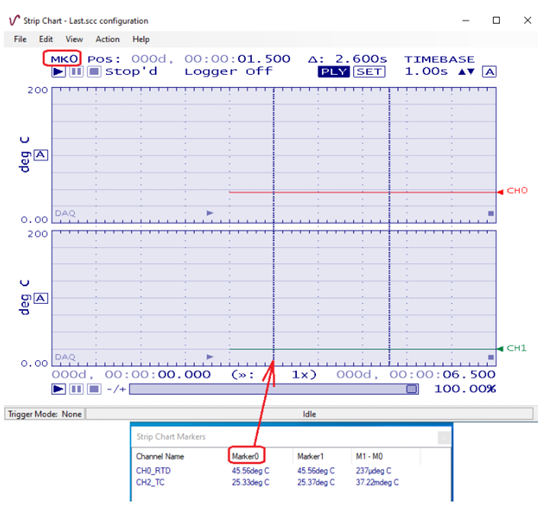

要查看標記，請從主菜單中單擊查看并選擇標記值選項。

要獲取數據，請單擊條形圖左上角（和左下角）的三角形圖標。
