下圖向用戶展示了如何配置 QuickDAQ v3.7.0.40（或更高版本）以計算和顯示信號統計信息，尤其是 ENOB。請注意，您必須擁有 QuickDAQ 的 FFT 許可證才能將 MODE（從頂部菜單）更改為 FFT ANALYZER。

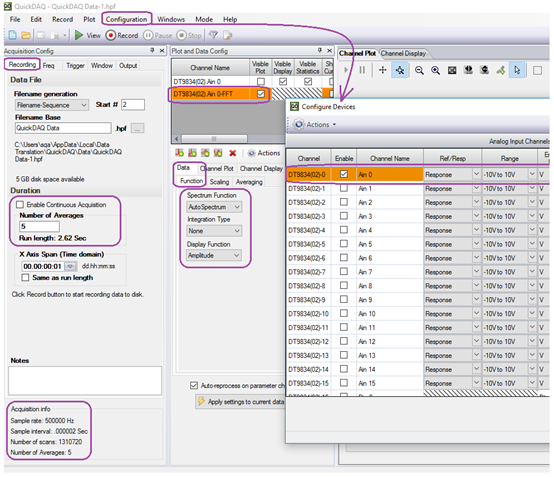

在圖 1 中，通過 CONFIGURATION – INPUT CHANNEL CONFIGURATION 啟用模擬輸入通道。接下來，在 ACQUISITION CONFIG 窗口中，選擇 RECORDING 選項卡并將 NUMBER OF AVERAGES 更改為 5。 在 PLOT AND DATA CONFIG 窗口中，選擇您的模擬輸入通道，然后單擊其下方的 ADD SINGLE CHANNEL FFT FUNCTION 圖標，在以將 FFT 通道添加到列表中。在 PLOT AND DATA CONFIG 窗口中，單擊 DATA – FUNCTION 選項卡。選擇自動頻譜、無和幅度。繼續圖 2。

圖 1：

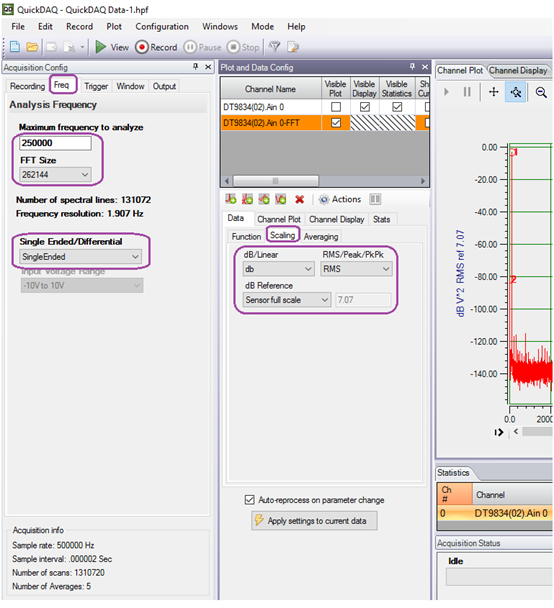

在圖像 2 中，在 ACQUISITION CONFIG 窗口中，選擇 FREQ 選項卡并將最大頻率更改為 250kHz（DT9834 的 FFT 最大值）和 FFT 大小更改為 262144。此外，將輸入通道設置為單端。在 PLOT AND DATA CONFIG 窗口中，單擊 DATA – SCALING 選項卡。選擇“dB”、“RMS”和“傳感器滿量程”。

圖 2a：

圖 2b：

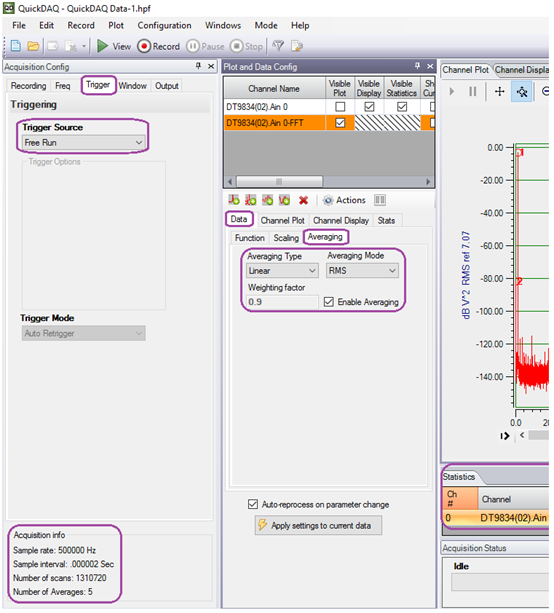

在圖 3 中，在 ACQUISITION CONFIG 窗口中，選擇 TRIGGER 選項卡并將觸發源設置為“Free Run”。在 PLOT AND DATA CONFIG 窗口中，單擊 DATA – AVERAGING 選項卡。選擇“線性”、“RMS”和“啟用平均”。

圖 3a：

圖 3b：

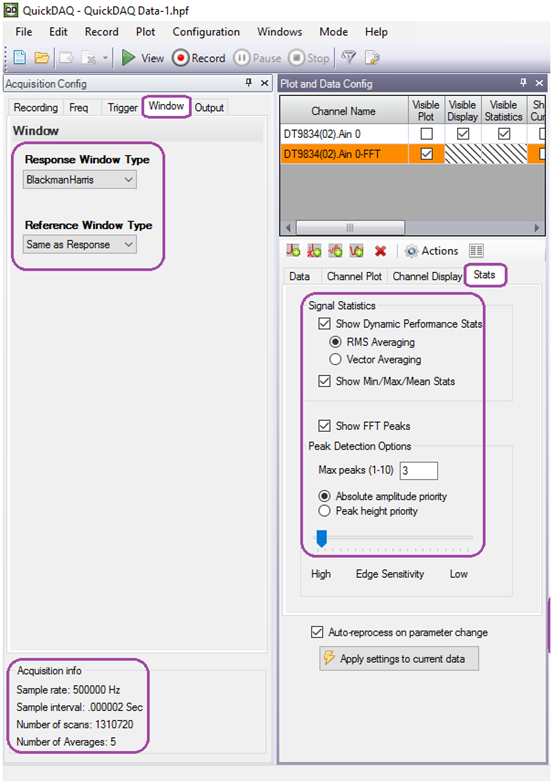

在圖 4 中，在 ACQUISITION CONFIG 窗口中，選擇 WINDOW 選項卡。將響應窗口類型設置為“Blackman Harris”，將參考窗口類型設置為“與響應相同”。在 PLOT AND DATA CONFIG 窗口中，單擊 STATS 選項卡。選擇信號統計，如圖所示

圖 4a：

圖 4b：

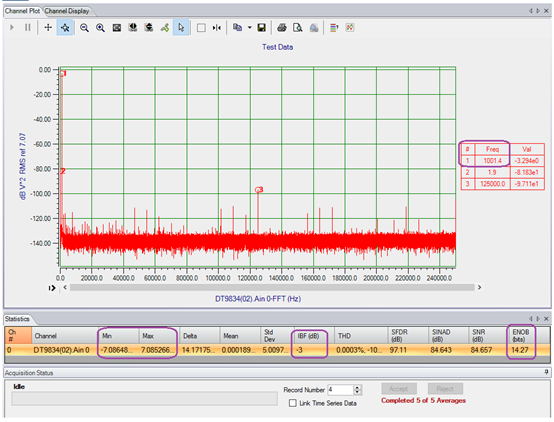

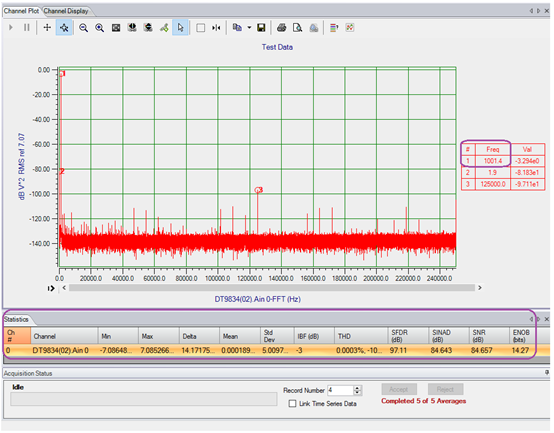

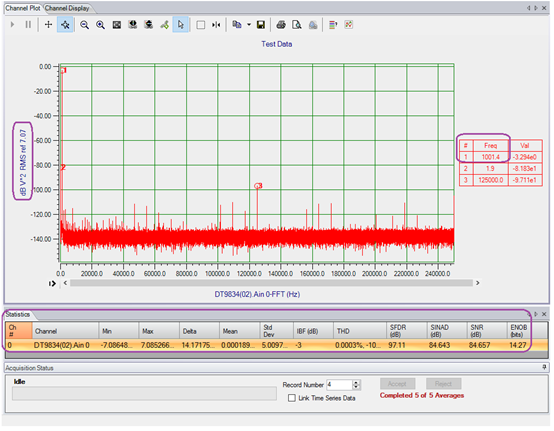

最后，配置函數發生器以輸出 1kHz 和大約 +/-7.07 V 的正弦波。將輸出信號連接到數據轉換模塊的指定模擬輸入通道。最后，單擊 QuickDAQ 中的 RECORD 按鈕并等待采集結束。然后，您應該會在屏幕上看到性能統計信息。
