本文介紹了如何使用帶有 J 型熱電偶線（MCC 部件號 745690-J001）和 3 線制 100 歐姆 RTD 傳感器（MCC 部件號 745691-02）的 MCC USB-TEMP模塊。對于軟件，最新版本的 MCC DAQ CD 用于將 InstaCal 和 DAQami 安裝到 Windows 10 系統上。

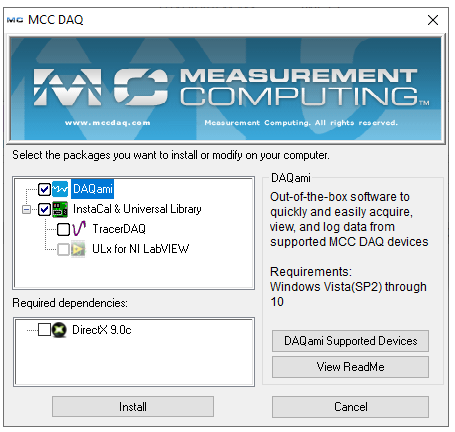

安裝 MCC DAQ CD (mccdaq.exe) 時，選擇 DAQami 和 InstaCal & Universal Library 包。

在具有 32 位版本的 Windows 操作系統的系統上，Measurement Computing 的軟件將出現在文件夾路徑中：“C:\Program Files\Measurement Computing”。

在具有 64 位版本的 Windows 操作系統的系統上，Measurement Computing 的軟件將出現在以下文件夾路徑中：

'C:\Program Files (x86)\Measurement Computing\DAQ'

'C:\Program Files\Measurement Computing\DAQami'

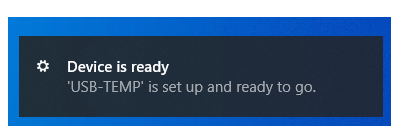

接下來，將USB-TEMP模塊連接到目標系統的 USB 端口。在某些系統上，可能會出現一個通知窗口，指示“設備已準備就緒”。

下一步是啟動 MCC 的 InstaCal 軟件。

'C:\Program Files (x86)\Measurement Computing\DAQ\inscal32.exe'

'C:\Program Files\Measurement Computing\DAQ\inscal32.exe'

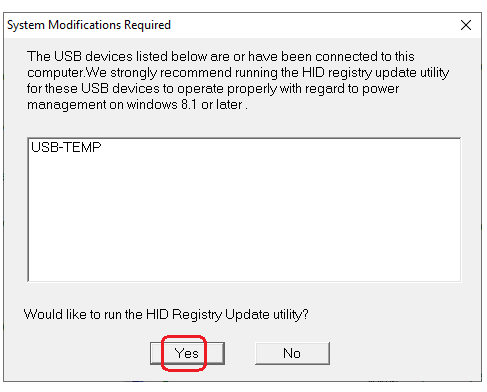

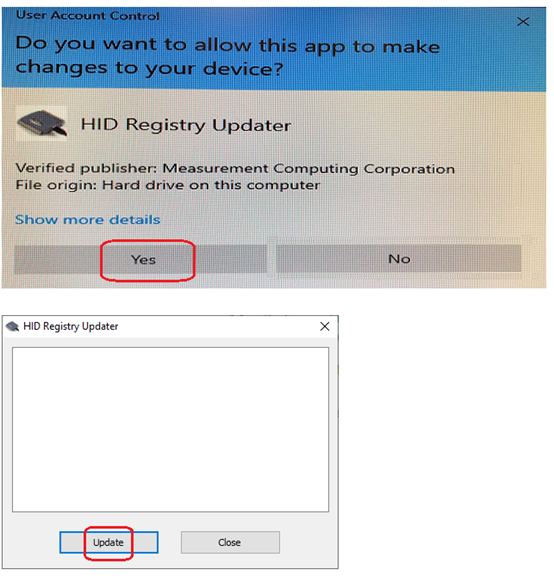

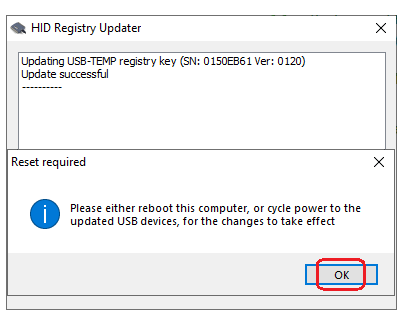

如果是第一次將USB-TEMP模塊連接到目標系統，則會提示您運行 HID 注冊表更新實用程序。

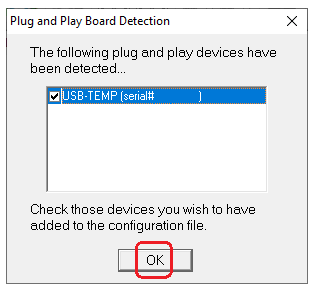

重新啟動目標系統或將 USB 電纜連接到模塊后，重新啟動 InstaCal。將出現“即插即用板檢測”窗口。選擇USB-TEMP設備并單擊確定按鈕。

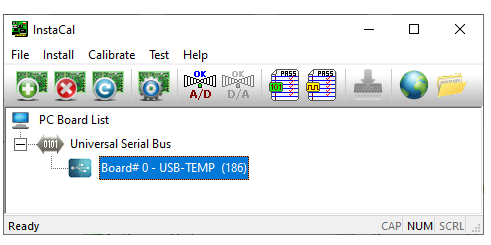

進入 InstaCal 后，USB-TEMP模塊將出現在 PC 板列表中。

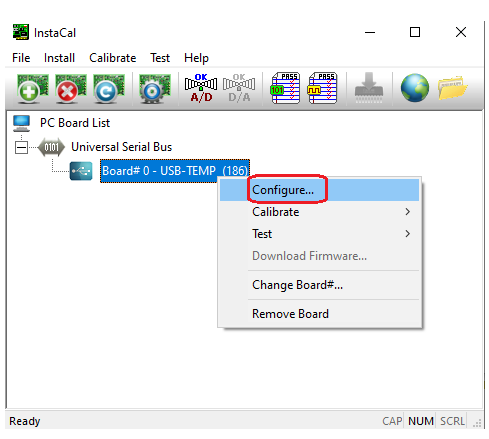

在USB-TEMP設備上單擊鼠標右鍵以配置該設備。

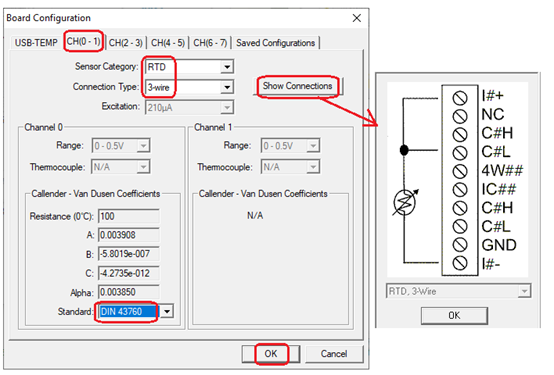

在此示例中，通道 0 配置為使用單個 3 線、100 歐姆 RTD 傳感器（MCC 部件號 745691-02）。將系數標準設置為“DIN 43760”并單擊“顯示連接”按鈕以查看 RTD 傳感器的相應接線。

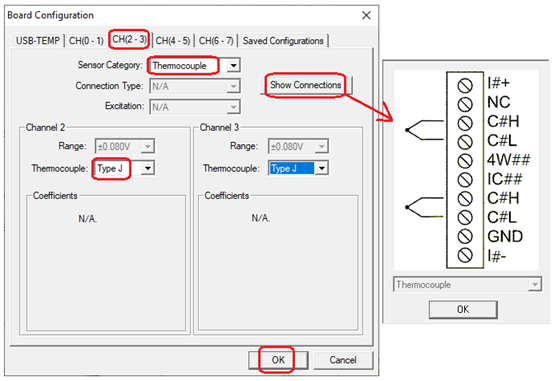

接下來，單擊 CH(2-3) 選項卡以使用 J 型熱電偶配置通道 2。

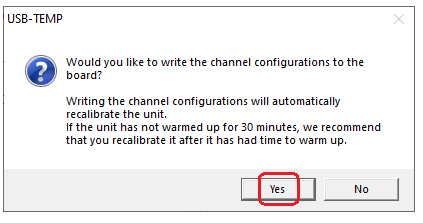

單擊 OK 按鈕退出 Board Configuration 窗口。消息窗口將提示用戶保存配置。單擊“是”。

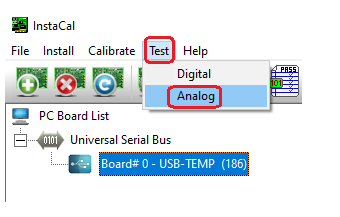

使用 InstaCal 的頂部菜單，選擇 TEST – ANALOG。

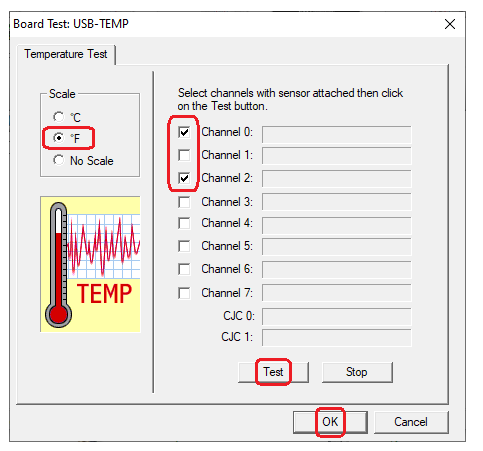

在 Board Test 窗口中，為 3 線 RTD 傳感器選擇了通道 0，為 J 型熱電偶選擇了通道 2。單擊 TEST 按鈕獲取溫度讀數。單擊“確定”按鈕退出測試窗口。

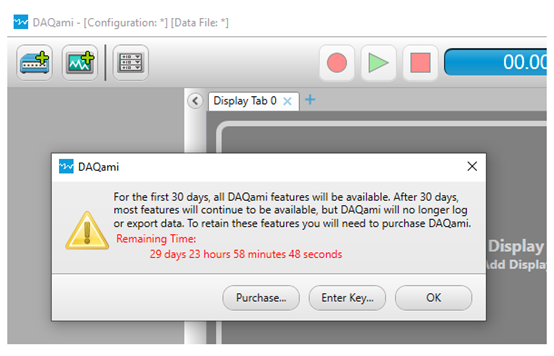

關閉 InstaCal 并啟動 DAQami。如果這是第一次使用 DAQami，則會出現一個帶有多個選項的消息窗口。單擊“確定”按鈕以繼續評估模式。

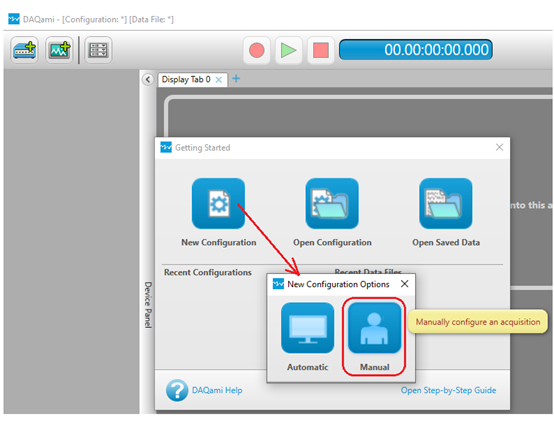

在“入門”窗口中，單擊“新配置”選項，然后單擊“手動”。

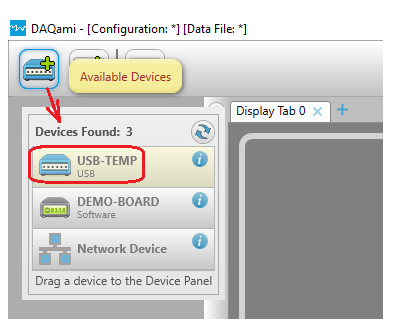

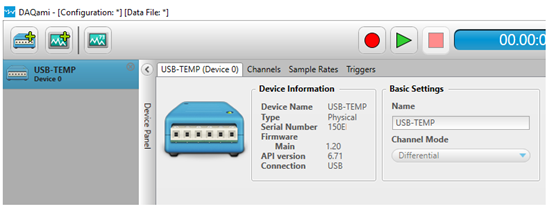

在左上角，單擊最左邊的圖標（可用設備）。單擊USB-TEMP設備并將該設備拖到列表下方的設備面板上。

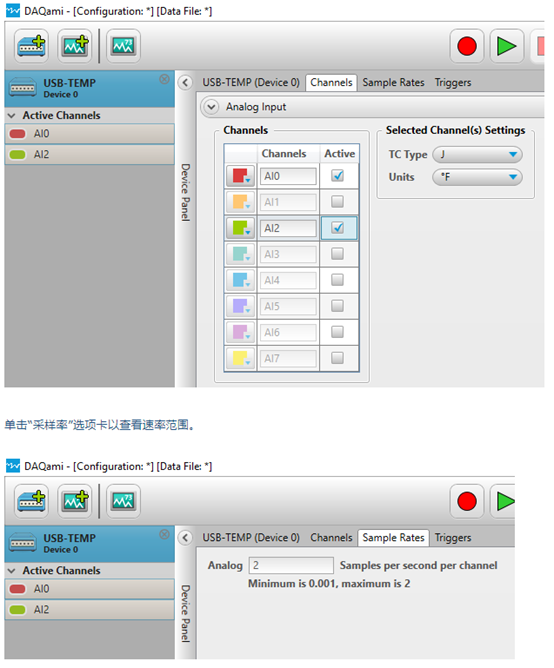

在右側，單擊“頻道”選項卡。通過選擇 Active 復選框啟用模擬輸入通道“AI0”和“AI2”。對于通道 0（3 線 RTD 傳感器）和通道 2（J 型熱電偶），將通道設置 TC 類型設置為“J”。

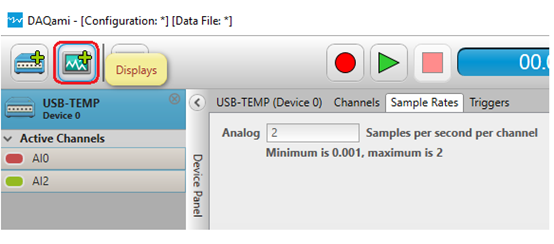

在左上角，單擊左起第二個圖標（顯示）。

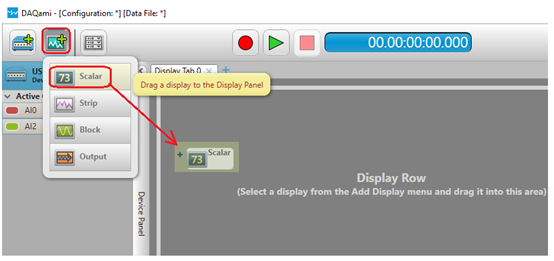

接下來，單擊標量顯示選項并將其拖到右側的顯示面板區域。

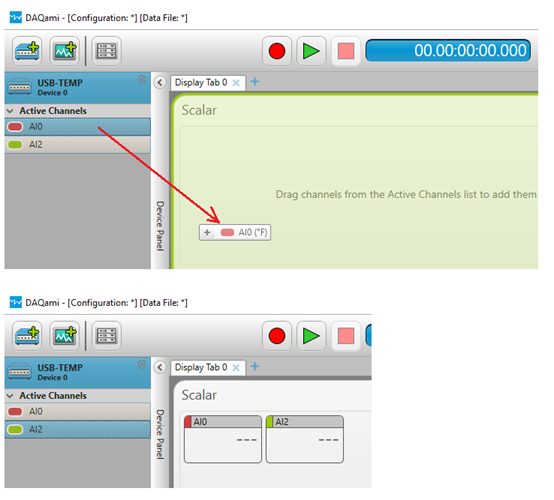

選擇一個活動通道并將其拖到標量顯示上。

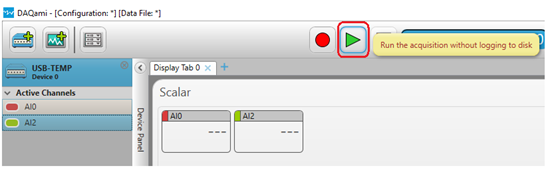

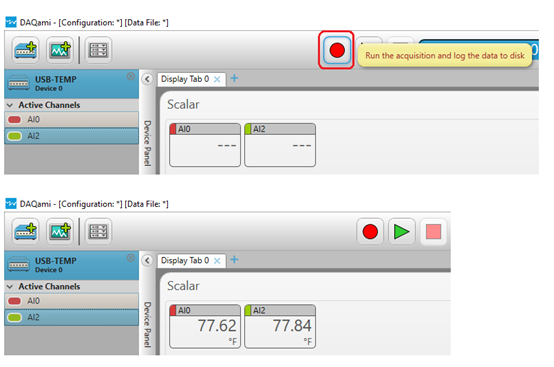

在顯示面板區域上方，單擊綠色箭頭以“在不記錄到磁盤的情況下運行采集”。

否則，單擊紅色圓圈以“運行采集并將數據記錄到磁盤”。
