問題：

我有DaqView和增益為10 mV / g的信號調節型加速度計。我最終需要獲得以（g's） 2 / Hz [RMS]為單位的功率譜密度圖。我看不到：（1）在何處輸入此傳感器增益，或（2）如何使用DaqView獲取這些圖。請告知我需要獲得這些地塊的信息。

解決方案：

DaqView附帶有限的頻域分析。PSD（功率譜密度）繪圖是DaqView為頻域提供的少數功能之一。

對于DaqView，您需要使用配置表的“單位”列來縮放數據，默認情況下，該列用于“ V”（伏特）。選擇該單元格后，“ mx + b”的選擇框中會有一個選項，該選項是從伏特到工程單位的線性轉換。假設您有一個10 mV / g的加速度計，這與100 g's / V相同；因此，“ mx + b”的“ m”具有適當的比例因子。

請注意，如果要以m / s 2（米/秒平方）為單位的加速度，則需要使用地球的標準重力常數為9.81（m / s 2）/ g 將g的加速度轉換為：

m = [100 g / V ] * [9.81（m / s 2）/ g] = 981（m / s 2）/ V

以下是讓DaqView將加速度計讀數從伏特轉換為g的示例屏幕截圖：

您可以使用DaqView示波器獲取當前采集數據或先前保存的二進制數據的圖。范圍窗口是使用DaqView主窗口最左側的圖標獲得的。

注意，要在任何給定圖上具有多個通道，每個包含的通道的單位標簽（如上定義）必須相同。

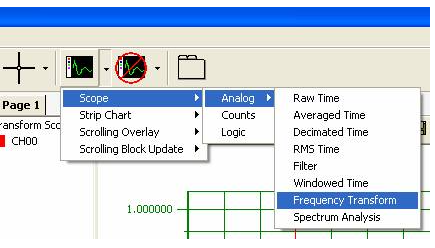

將PSD添加到合并范圍需要選擇合并范圍，如下圖所示：

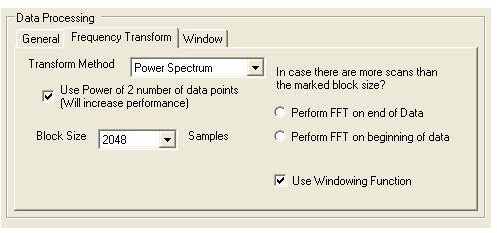

每個圖頂部最右邊的圖標是您如何繪制圖屬性頁面。上面所選圖類型的屬性頁中的PSD設置示例示例可能是：

通常，您需要每幀2個數據點的冪以進行有效的頻域分析。由于數據以g為單位，以及PSD圖的性質，因此這些單位將為g 2 / Hz。確定掃描速率的另一個好的經驗法則是將所需的最大分析頻率乘以2.56。（奈奎斯特因數）因此，要具有1000 Hz的頻率范圍，應以2560 Hz的頻率獲取此數據。注意，塊大小越大（采集時間越長），得到的光譜分辨率就越好。

您還必須像時域圖一樣將適當的通道拖放到圖區中。下圖是使用Personal Daq / 3000使用2560 Hz的掃描速率，上面看到的設置以及在上面的“窗口”選項卡中選擇的“漢寧”拍攝的：

左側的下一個按鈕是如何將ASCII格式的PSD數據復制到剪貼板。由于默認情況下，DaqView會為您提供整個可能的分析范圍，因此上述范圍也放大到了1000 Hz，這將是您的掃描速率的一半。請注意，通過遵循上述規則（掃描的2的冪，甚至分析頻率，以及掃描速率的2.56因子），您將發現結果得到的頻率倉將以良好的頻率增量出現。

這種功能是一項高級功能，最近已添加到DaqView中。DaqView歷來是提供基本時域數據采集的通用軟件。我們現在將討論的eZ-Analyst更加適用于這種類型的應用程序，因此更易于使用。但是，[DaqView內]示波器功能是有限頻域分析的廉價解決方案。
