MCC HATs 簡介

樹莓派的強大功能和多樣的能力已經廣泛應用于整個工業中，其中Measurement Computing已經將樹莓派集成到我們的 WebDAQ 系列 數據記錄器中。基于樹莓派3和數據采集設備，MCC已研發出高性能 WebDAQ 504 聲學 /振動記錄儀。該設備可獲取并記錄 24 位數據，具備4路通道，且每通道均可進行 FFT 數學分析，同時將數據顯示在Web服務器的 UI界面上。樹莓派在高性能處理器，專業工程應用中的成功，證明了它一直處于工業設計中OEM首選的地位。

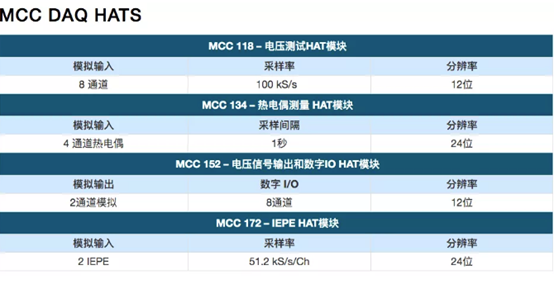

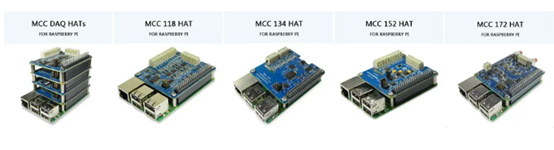

Measurement Computing提供了四種針對測試和測量應用的產品，這些產品符合樹莓派HAT標準。這些設備小巧，可堆疊，同時保持了MCC數據采集產品這30多年來一如既往的品質。

MCC 118 允許用戶以100 KS/s的總吞吐量測量共計8路單端信號數據。同時可以在單個樹莓派上堆疊8個 HAT，以創建一個64通道設備，最高以320KS/s的采樣 組合速率讀取數據。

MCC 134 提供4路24位熱電偶輸入，可測量多種最受歡迎的熱電偶類型，包括J,K,R,S,T,N,E以及B型。每種通道類型都可以基于自身來選擇。

MCC 152 提供2路12位模擬信號輸出通道以及8路5V或 3.3V DIO通道，可以創建完整的多功能樹莓派測量和控制系統。

MCC 172 專為基于樹莓派的振動，聲音和聲學應用而設計。它提供兩路24位模擬輸入，采樣率高達51.2kS /s/ch，用于測量IEPE傳感器，如加速度計和麥克風。

采集機器人的介紹

采集機器人可以用來進行機器人科研研究，通過基于樹莓派的數據采集模塊可讓普通機器人擁有感知和交互功能。采集機器人在工業領域可以在不同由工作人員操作的場景進行測試測量和控制操作。

在科研領域，采集機器人可以用來驗證基于復雜傳感器的采集，處理以及分析算法。是低成本測試和驗證方案。

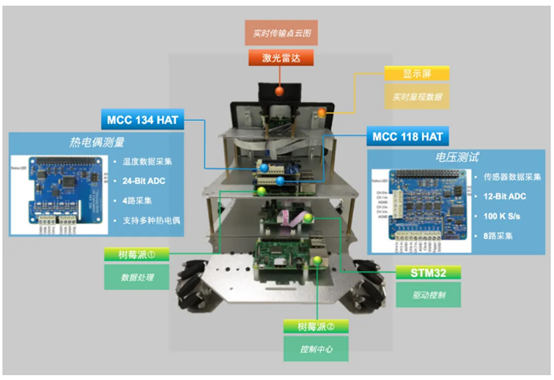

采集機器人硬件架構：

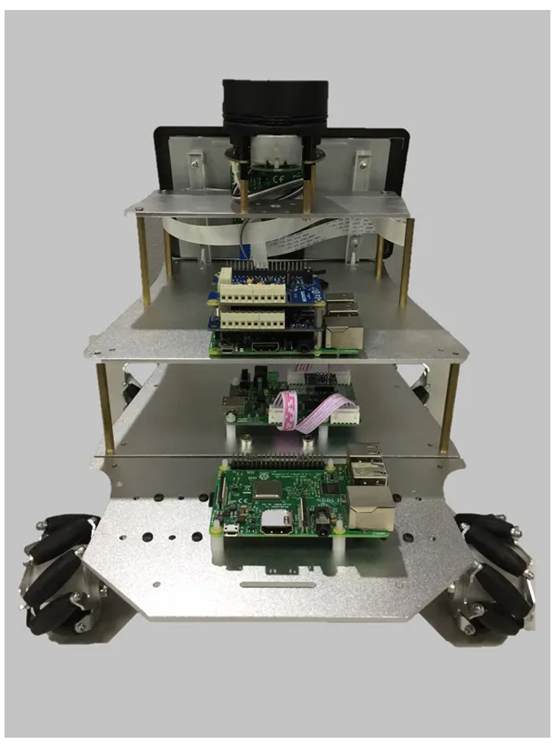

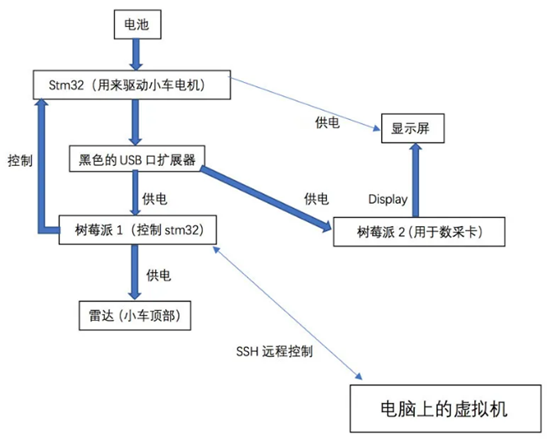

這款機器人搭載了兩塊樹莓派，分別用于小車的控制和環境數據的采集。

車身搭載了 MCC 118 和 MCC 134 兩款數據采集卡，可以用來完成電壓測量和熱電偶測量。

車頂?shù)娘@示屏用于顯示現場環境的實時數據。

使用和展示

首先讓電腦、控制平板、小車上的兩臺樹莓派，四者接入同一局域網并確認互相可以通信。

給小車自帶的樹莓派1 接顯示器，獲取一下它在局域網內的 IP 地址。

打開電腦使用 VMware 虛擬機軟件啟動 Ubuntu 。

機器人使用了 RikirobotROS 平臺，首先需要先自行構建好地圖。

修改系統配置中 RikiRobot 的 IP 和 Riki_control_host 的 IP。

再通過 SSH 登錄到樹莓派。

ssh rikirobot@192.168.1.xxx

roslaunch rikirobot bringup.launch

另外再打開一個終端，運行下面的命令啟動主控。

roslaunch rikirobot navigate.launch

打開第三個終端，啟動 ROS。

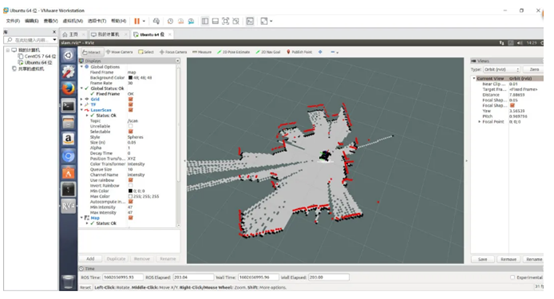

rosrun rviz rviz

在菜單 File 下點擊 Open Config，找到 ~/catkin_ws/src/rikirobot_project/rikirobot/rviz/navigate.rviz 文件。選擇打開，載入之前已經構建好的地圖。

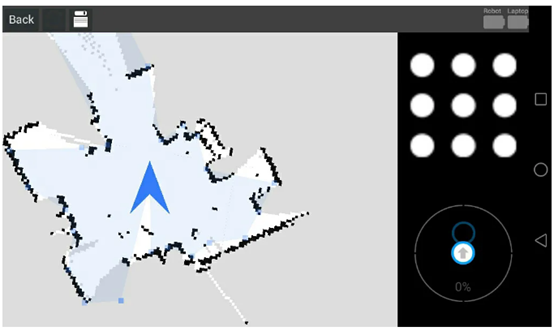

到這里，就可以在平板和電腦上查看機器人周圍的地圖信息。

配置好樹莓派上的數據采集腳本 /var/www/html/pi-dashboard-daq/config.php 中的 IP 地址為樹莓派的 IP 地址。

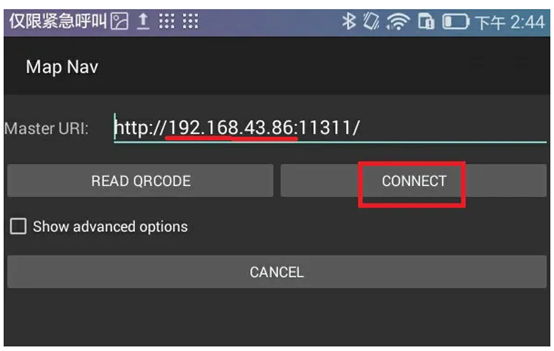

然后就可以通過平板的瀏覽器登錄樹莓派（也就是機器人）的 IP 地址。

http://樹莓派IP地址:11311

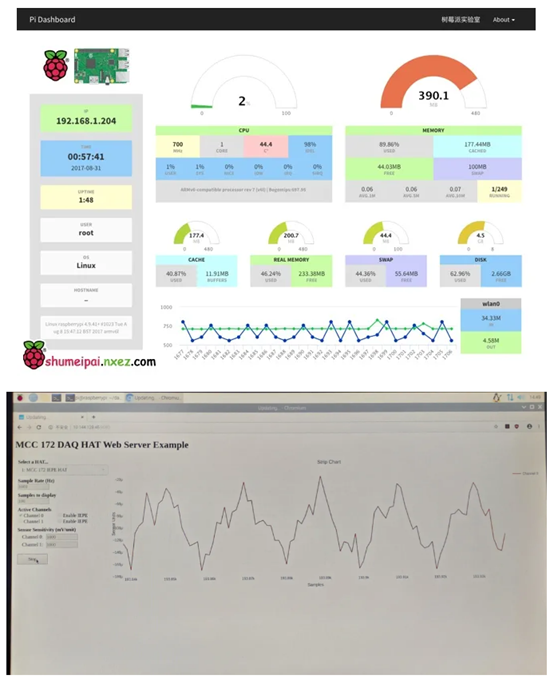

采集到的數據可以通過 Web 實時查看到。

http://樹莓派IP地址/pi-dashboard-daq
