最低要求DASYLab 2016 FULL

本文討論了DASYLab程序，該程序作為下載鏈接附在底部。它使用USB-1608G數據采集設備（DAQ）來測量RC電路對5伏信號的響應，該設備已配置為板號為零和16個單端輸入。要運行該示例，請首先運行InstaCal并進行這些更改。

該示例測量達到施加電壓的98％所需的時間。得出四個RC時間常數。該電路使用一個47uF電容器和一個10k歐姆電阻器串聯。電容器的自由端連接到AGND地。電阻的自由端連接到數字輸出D0。電容-電阻結連接到模擬輸入CH0H。t = RC時間常數為0.47秒，四個時間常數為1.88秒。

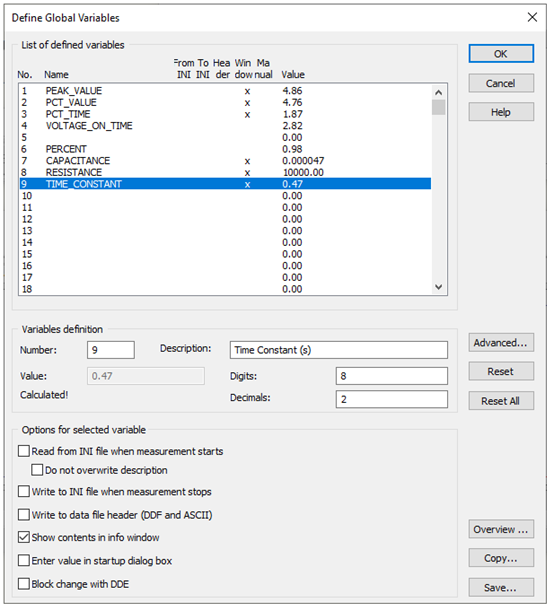

該程序使用全局變量，其中一些僅用于在信息窗口中顯示信息。要查看所有全局變量，請使用菜單選擇選項->全局變量和字符串->定義全局變量。

TIME_CONSTANT和VOLTAGE_ON_TIME都使用計算。要查看其設置，請選擇每個設置，然后按Advanced。

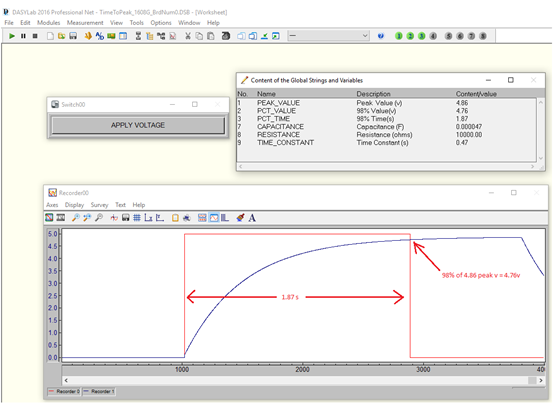

下面是工作表界面。要進行操作，請按APPLY VOLTAGE按鈕。圖表記錄器將繪制RC網絡響應以及方波信號的圖形，該方波信號的寬度為時間的98％。

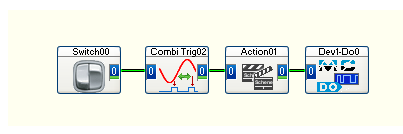

上面是一個S巫婆，Combi觸發器，動作和數字輸出模塊。按下開關后，將5伏信號施加到RC網絡。該 組合式觸發器 用來產生一個脈沖，該脈沖是6個的時間常數長。當動作模塊檢測到組合觸發 脈沖的下降沿時，它將關閉開關 。所述 組合式觸發 脈沖通過動作模塊傳遞到數字輸出和電壓被施加到RC網絡。

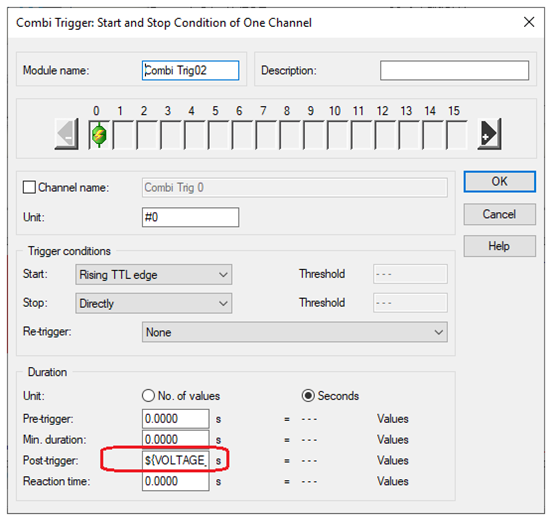

以下是 Combi觸發器 設置。當檢測到開關信號的上升沿時，觸發輸出設置為5伏。觸發輸出使用直接條件停止，該條件是持續時間。持續時間是后觸發時間，定義為VOLTAGE_ON_TIME。

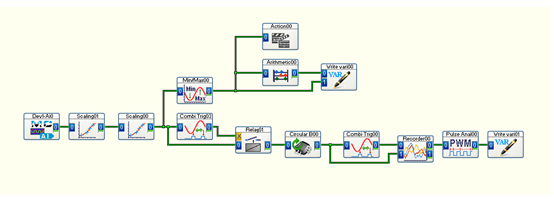

主要工作表說明：

從左側開始，第一個模塊是模擬輸入，用于測量電容器上的電壓。之后是兩個縮放模塊，第一個去除較小的失調電壓，第二個只是一個占位符，用于將輸入電壓縮放為單位-供將來使用。然后將輸出發送到Min / Max模塊，該模塊確定輸入信號的最大值。使用該最大值，將計算出峰值的百分比，并將兩者都寫入PEAK_VALUE和PCT_VALUE等全局變量。

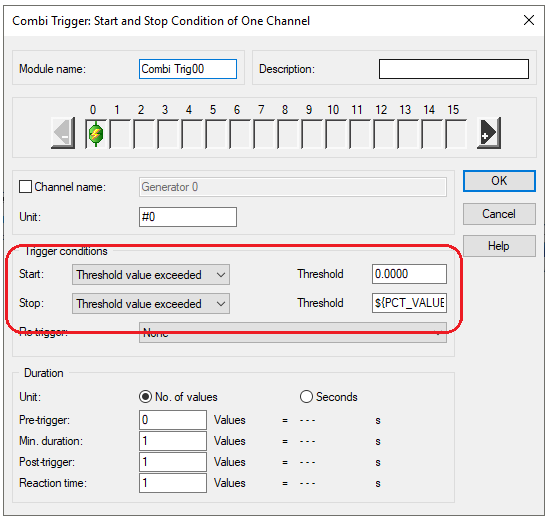

在“最小/最大”模塊下方是一個“組合觸發”模塊，當輸入電壓增加到0.1v以上時，該繼電器將關閉繼電器，而當其下降到0.1v以下時，將打開繼電器。這僅允許脈沖信號傳遞到循環緩沖區，該緩沖區用于將數據重播到確定脈沖寬度的模塊。在算術模塊上方，有一個動作模塊，它將釋放循環緩沖區數據。它使用事件Always隨時觸發接收數據的事件。最小值/最大值的輸出僅在確定最大值后才發生，因此該事件每個脈沖觸發一次。在出現最大值的同時，釋放循環緩沖區。該數據被饋送到Combi觸發器組，以在零伏時觸發并在峰值百分比處停止。

組合觸發輸出是一個方波，其寬度是達到峰值百分比的時間。使用脈沖分析（PWM）模塊測量時間，并將輸出寫入全局變量PCT_TIME。
