本文介紹了如何將MCC USB-TEMP模塊與J型熱電偶線（MCC部件號745690-J001）和3線100歐姆RTD傳感器（MCC部件號745691-02）一起使用。對于軟件，使用最新版本的MCC DAQ CD將InstaCal和DAQami安裝到Windows 10系統上。

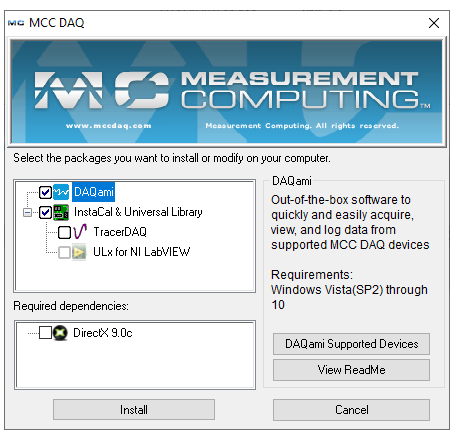

安裝MCC DAQ CD（mccdaq.exe）時，選擇DAQami以及InstaCal和通用庫軟件包。
在具有32位版本的Windows OS的系統上，Measurement Computing的軟件將出現在文件夾路徑中：“ C：\ Program Files \ Measurement Computing”。
在具有64位版本的Windows OS的系統上，Measurement Computing的軟件將出現在以下文件夾路徑中：
'C：\ Program Files（x86）\ Measurement Computing \ DAQ'
'C：\ Program Files \ Measurement Computing \ DAQami'

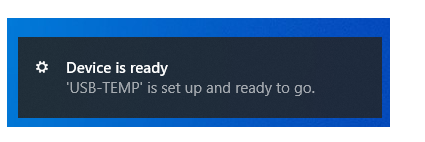

接下來，將USB-TEMP模塊連接到目標系統的USB端口。在某些系統上，可能會出現一個通知窗口，指示“設備已準備就緒”。
下一步是啟動MCC的InstaCal軟件。
'C：\ Program Files（x86）\ Measurement Computing \ DAQ \ inscal32.exe'
'C：\ Program Files \ Measurement Computing \ DAQ \ inscal32.exe'

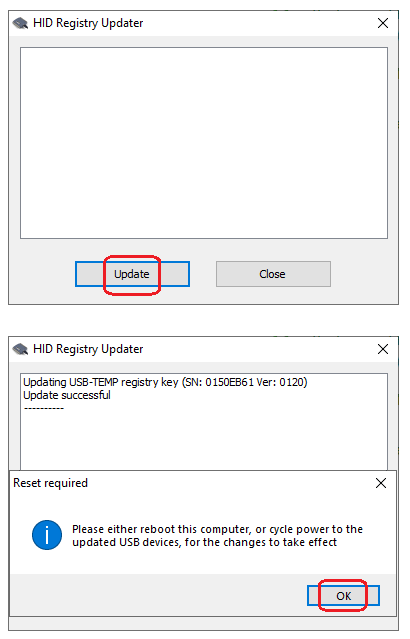

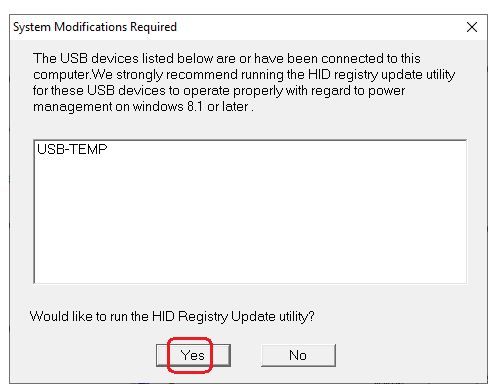

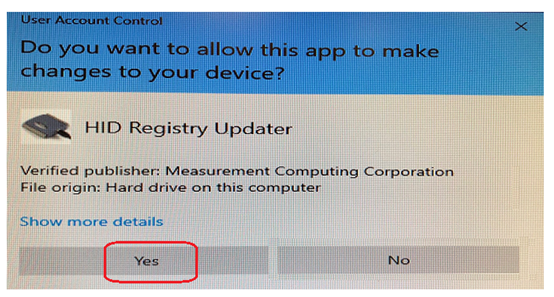

如果是第一次將USB-TEMP模塊連接到目標系統，則會提示您運行HID Registry Update Utility。

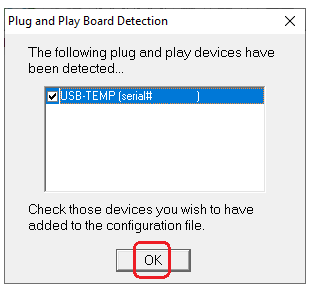

重新啟動目標系統或使USB電纜連接至模塊后，請重新啟動InstaCal。出現“即插即用板檢測”窗口。選擇USB-TEMP設備，然后單擊確定按鈕。

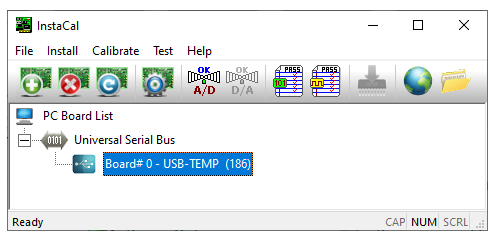

進入InstaCal后，USB-TEMP模塊將出現在PC板列表中。

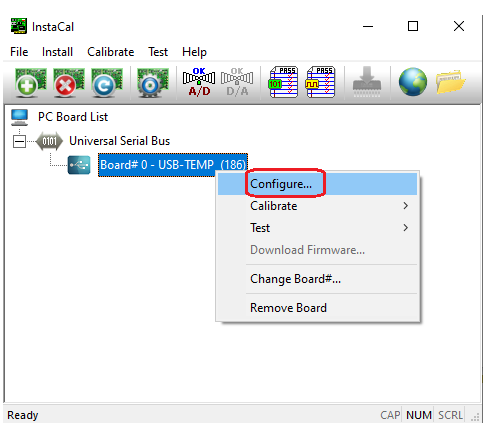

右鍵單擊USB-TEMP設備以配置該設備。

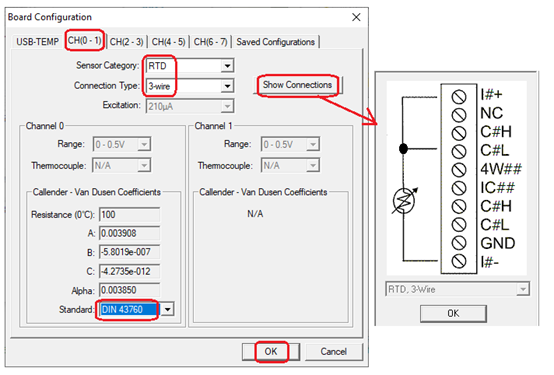

在此示例中，通道0配置為使用單個3線100歐姆RTD傳感器（MCC部件號745691-02）。將系數標準設置為“ DIN 43760”，然后單擊“顯示連接”按鈕以查看RTD傳感器的適當接線。

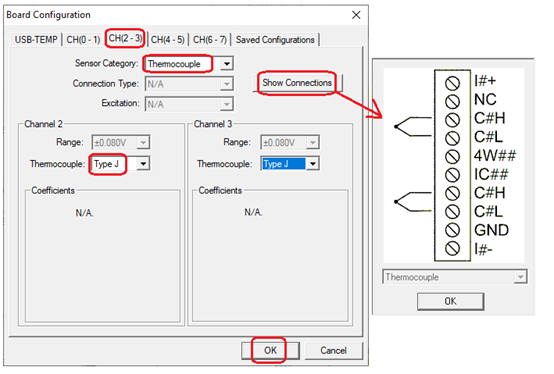

接下來，單擊CH（2-3）選項卡以使用J型熱電偶配置通道2。

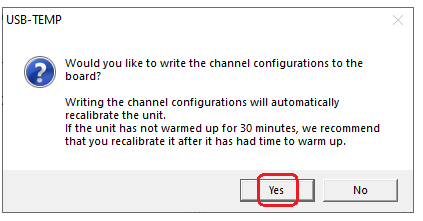

單擊確定按鈕，退出板配置窗口。一個消息窗口將提示用戶保存配置。點擊“是”。

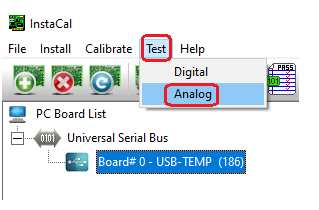

使用InstaCal的頂部菜單，選擇“測試-模擬”。

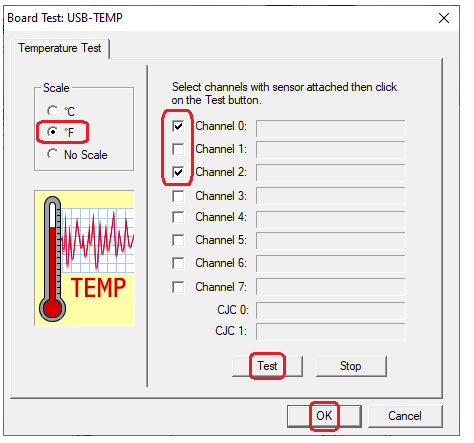

在Board Test窗口中，為3線RTD傳感器選擇了通道0，為J型熱電偶選擇了通道2。單擊“測試”按鈕以獲取溫度讀數。單擊確定按鈕退出測試窗口。

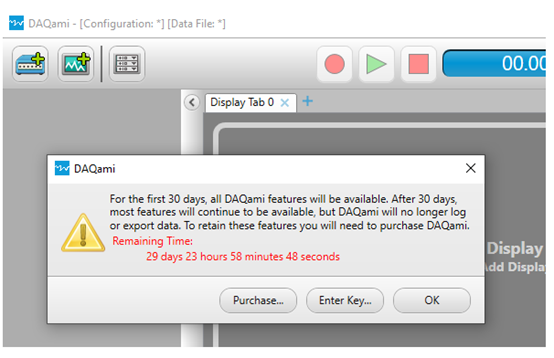

關閉InstaCal并啟動DAQami。如果這是第一次使用DAQami，則會出現一個帶有多個選項的消息窗口。單擊“確定”按鈕以繼續進入評估模式。

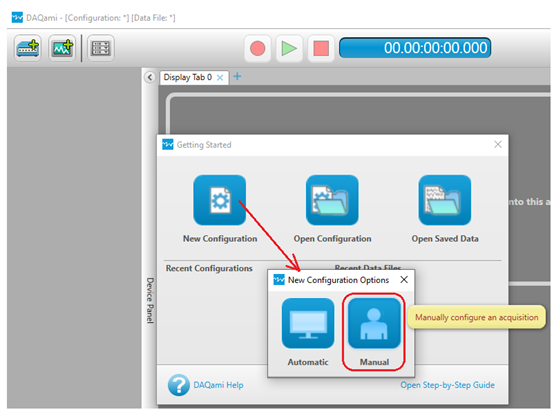

在“入門”窗口中，單擊“新配置”選項，然后單擊“手動”。

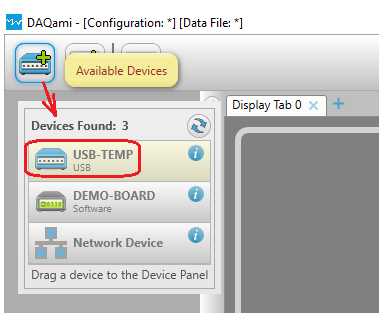

在左上角，單擊最左側的圖標（可用設備）。單擊USB-TEMP設備，然后將該設備拖到列表下方的“設備面板”上。

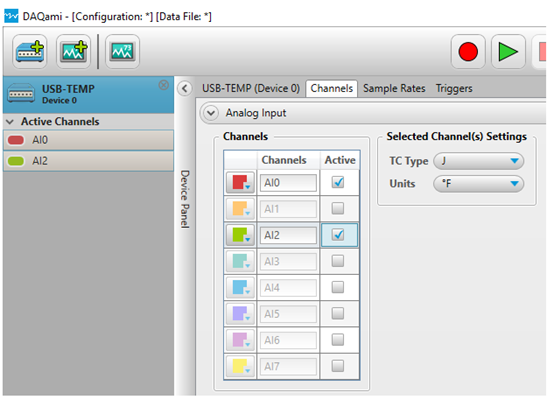

在右側，點擊“頻道”標簽。通過選中“活動”復選框，啟用模擬輸入通道“ AI0”和“ AI2”。對于通道0（3線RTD傳感器）和通道2（J型熱電偶），請將“通道設置TC類型”設置為“ J”。

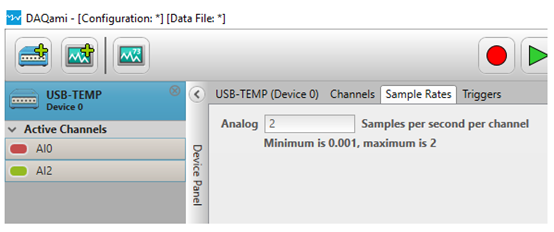

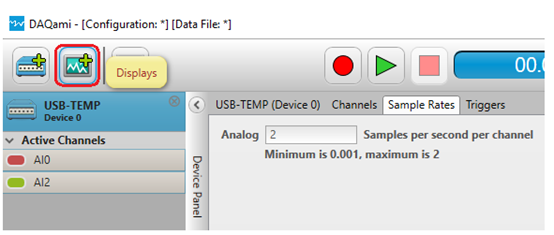

單擊“采樣率”選項卡以查看速率范圍。
在左上角，單擊左側的第二個圖標（顯示）。

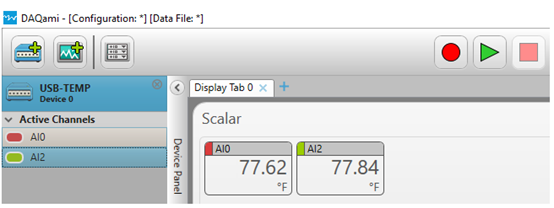

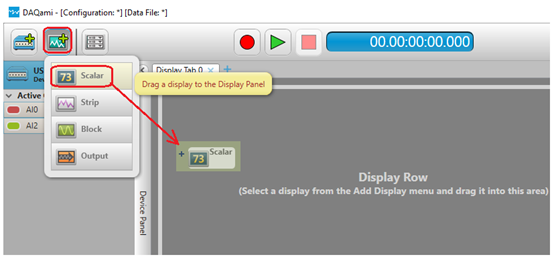

接下來，單擊“標量”顯示選項，并將其拖到右側的“顯示面板”區域。

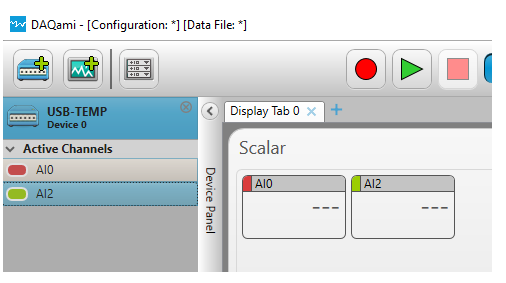

選擇一個活動通道并將其拖動到標量顯示上。

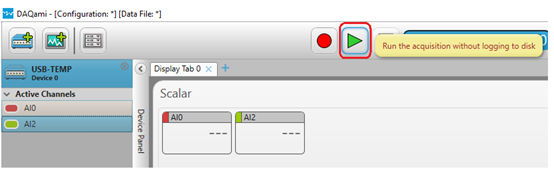

在“顯示面板”區域上方，單擊綠色箭頭以“在不登錄磁盤的情況下運行采集”。

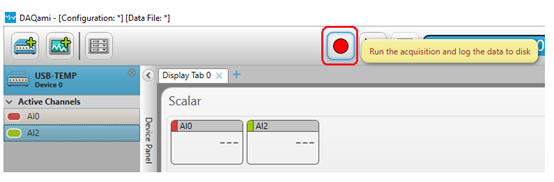

否則，請單擊紅色圓圈以“運行采集并將數據記錄到磁盤”。
