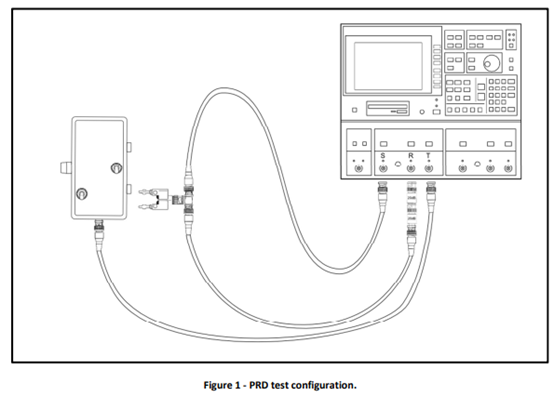

Pearson電子公司電力線紋波運行時使用的測試程序探測器型號PRD-120或PRD-240。在驗證電力線紋波檢測器的正確操作時，我們可使用經校準的HP4195A網絡/頻譜分析儀或任何3端口網絡/頻譜分析儀習慣于所有PRD的傳感器系數在制造過程中在“扁平”和“CS101”模式下測試兩次。連接如圖1所示。所有電纜應為50Ω特性阻抗同軸電纜。源/信號端口使用適當?shù)碾娎|適配器和香蕉適配器（較新的PRD可以使用有蓋或無蓋香蕉插頭）和輸出連接到“電源”或“EUT”輸入端口電纜的T型適配器應連接到頻譜分析儀的參考端口。衰減為40 dB通常用于提高T/R測量的信號強度。“電源/EUT”選擇開關應設置為正在使用的輸入。PRD的“EMI接收器”輸出應連接到頻譜分析儀。

電力線紋波檢測器設計用于在30 Hz–150 kHz的CS101限制范圍內工作。光譜分析儀用于執行PRD的T/R，并在“平坦”和“CS101”模式，在整個頻率范圍內。如果在頻譜分析儀參考端口上使用衰減，應從測量的傳感器系數中減去使用的衰減量，以獲得正確的衰減系數價值觀。有關給定型號的傳感器系數和參考曲線，請參閱手冊。當“頻率響應”開關處于“平坦”位置，測得的PRD響應應在30之間平坦赫茲–150千赫。當開關處于“CS101”位置時，衰減應在20 dB/decade以上降低以對數刻度觀察時為5 kHz。
