基本原理

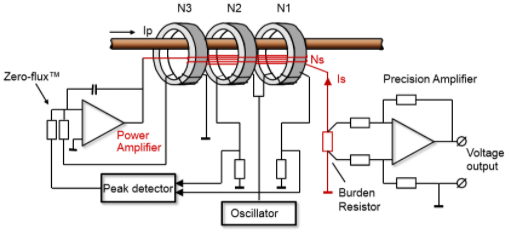

初級電流lp產生磁通量，該磁通量將被

測量頭的次級繞組INs中的電流ls抵消。任何剩余的磁通量都由位于

次級繞組體積內的三個環形·繞線環形磁芯感測到。

使用它們中的兩個（N1，N2）以檢測剩余磁通的直流端口。N3感測交流部分。振蕩器

將Iwo DC磁通量感應磁芯沿相反的方向驅動到飽和狀態。

如果剩余的直流通量為零，則在兩個方向上產生的電流峰值相等。如果不為零，則它們的差

與剩余的直流磁通成正比。零磁通CT具有一個雙峰值檢測器來查找直流磁通。添加交流

分量（N3）后，建立控制回路l0，產生使磁通量為零的次級電流。一種功率

放大器提供該電流ls以次級繞組Ns。次級電流是初級電流的比例圖像

（1 / Ns），被饋送到負載電阻，以將信號轉換為電壓。信號

負載上的信號被放大以使信號可供進一步使用。

零通量CT系統的獨特設計無需溫度控制設備即可提供高精度和穩定性。

超過幾kHz時，功率放大器不再對其輸出電流進行主動控制，而僅形成

短路。零通量CT仍可作為0寬帶電流測量設備，但現在將

測量頭用作無源電流互感器。外部帶寬僅受

磁頭和互連電纜中的雜散電抗和電容的限制。

如果是帶有電流輸出的零通量CT，則次級電流是輸出，在這種情況下，省去了

負載電阻器和精密放大器。

如果磁芯由于一次過載而飽和，則零磁通條件會丟失，并且搜索周期會

自動啟動，這意味著次級電流會以緩慢的

三角形在負電流和正電流極限之間掃過，直到檢測到零磁通為止，然后正常跟蹤繼續。在

存在初級電流的情況下接通輔助電源時也會發生同樣的情況。

負載電阻

鑒于所需的測量精度，最好使用四線電阻。功耗保持非常

低，因為電阻兩端的電壓降（額定電流下通常為0.5V）很低。

即使在長石灰下，也可以確保負載電阻在正常負載條件下的熱穩定性。

精密放大器

精密放大器是非常穩定的差分放大器，可提供

與通過負載電阻的次級電流成比例的高精度輸出電壓。為了確保增益因子保持

恒定，增益銷售電阻的溫度系數必須與m跟蹤匹配。

通過仔細選擇運算放大器將失調誤差降至最低，并在調整過程中對其進行重新調諧。增益

通常為20tc，已在工廠進行了調整，目的是為了補償負載和增益設置電阻的容差，以便獲得10階。的

輸出通常提供10V的額定電流，并且可以

通過向上木衛一5毫安被加載。

CT和DCCT

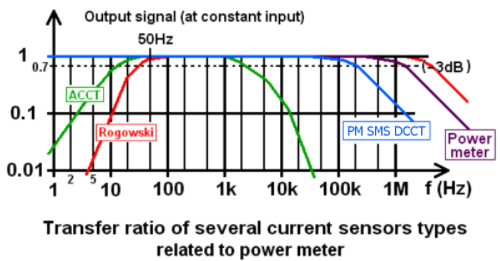

對流交流測量電流互感器（CT）缺乏在低頻

（例如變頻器驅動器中的5Hz ）下測量電流的能力。直流電流完全不會被轉換，因為它

會使變壓器飽和。交流電和一些直流電可能會使常規變壓器飽和，或者至少會嚴重扭曲電流形狀。

基于零磁通原理的PM特殊測量系統直流電流互感器（DCCT）能夠

以很高的精度測量寬帶寬（DC至500kHz）中的電流。PM特殊測量DCCT消除

了傳統交流變壓器可能出現的測量誤差。
