4-20mA電流環路接口的出現是由于需要長距離傳輸信息。系統設計師發現，與其改變電壓信號（不容易受到電線上的噪聲和電壓降的影響），不如改變它們的電流，而可以帶來的變化卻很小。在大多數情況下，信息只是測量或控制某物的值。例如，工廠過程可能需要將壓力值傳輸?shù)骄嚯x數百英尺的控制室。同樣，控制室也需要通過向距離也有數百英尺的壓力控制器發送4-20mA信號來調節壓力。

歐姆定律：電流乘以電阻等于電壓。

監視電流水平的儀器使用電阻器將電流轉換為電壓。最常見的值是250Ω精密 電阻器，用于1至5 VDC壓降。 理想情況下，用于此目的的電阻器應具有0.1％的容差（或更高），最小額定功率 為0.25W，溫度系數至少為25ppm /°C。 較低的電阻值（例如62.5Ω）（對于0.25至1.25 VDC的環路內的較低電壓降 ）將要求儀器能夠充分測量出如此低的值。例如，具有固定5伏輸入的儀器將使用250歐姆電阻產生最佳精度，因?yàn)殡妷嚎缍认牧舜蟛糠至砍獭?/p>

循環供電：

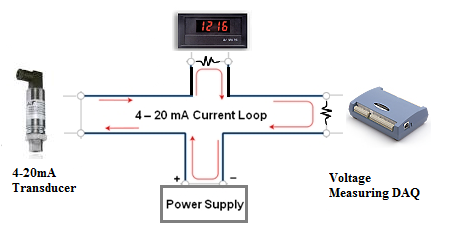

4-20mA傳感器通常指定9到30伏之間的激勵電壓。激勵電壓必須大于環路中所有電壓降的總和-包括沿導線的電壓降。例如，如果有兩個監視過程，則電壓必須大于10伏，否則將在上限范圍內發生錯誤。 取而代之的是選擇更大的電源，似乎流行18至24伏。

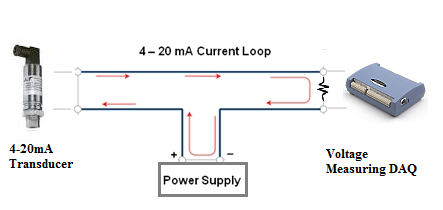

最好在電阻兩端使用差分端輸入，但也要注意避免接地環路，也可以使用單端。在下圖中，如果電源負極為系統接地并且DAQ和儀表已隔離，則單端將工作。但是，如果未隔離DAQ，它將從計算機接地，并且DAQ與電源負極之間可能存在電壓差。在這種情況下，最好使用差分連接。如果負極和計算機接地之間存在較大差異，則最好使用具有隔離功能的DAQ。

還應注意在回路中的何處進行測量。如果DAQ輸入對共模電壓敏感，則將其盡可能地接地。在環路的其他位置，輸入將具有5伏或更高的共模電壓。在這種情況下，隔離輸入效果最佳。
