簡介

溫度是工程師和科學家們經常需要測量的物理量。從高加速壽命測試（HALT）/高加速應力篩選（HASS）到動力計測試單元和微處理器測試驗證，溫度測量在大量應用中都發揮關鍵性作用。現代測試測量系統已經克服了溫度測量中可能遇到的種種困難，非常便于用戶使用，但是，理解相關理論、熟悉操作流程并了解其內在缺陷，將有助于您在進行溫度測量時更加得心應手。

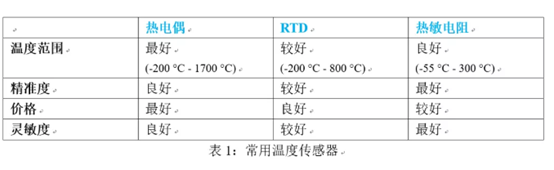

本文深入探討了以下幾種應用廣泛的溫度傳感器：熱電偶、電阻式溫度檢測器（RTD）、熱敏電阻。每種傳感器都有各自的優缺點，適合于不同應用需求（見表1）。

熱電偶是最常用的溫度傳感器，具有最低的價格、最廣的溫度范圍，并且堅固耐用，但是精準度相對偏低。RTD雖然價格偏高，但具有更好的精準度和穩定性。熱敏電阻比RTD更具價格優勢，比熱電偶精準度更高，而且具有極佳的靈敏度，但測溫范圍相對狹窄。

針對不同應用，每種傳感器都有各自的優缺點，適用于不同的測試測量系統。舉例來說，熱電偶構造簡單，僅由一端連接在一起的兩根不同材質的導線構成，但簡單的設備需要測量系統做更多的工作，例如信號放大、濾波和冷端補償（CJC）。RTD和熱敏電阻則提出不同要求，因?yàn)槎叨际请娮枋皆O(shè)備，所以需要電流源來講電阻轉為電壓，另外，RTD還需要搭配額外的電路，以最大化精準度和靈敏度。

理解每種溫度傳感器的基本原理，有助于您在工程應用中做出更好的選擇。

熱電偶溫度測量

熱電偶的溫度梯度

熱電偶應用最為廣泛，但工作原理卻鮮為人知。兩根導線連接在一起，便組成了簡單高效的傳感器，接入電路時，可輸出正比于兩個結點溫度差的直流低壓信號（見圖1）。

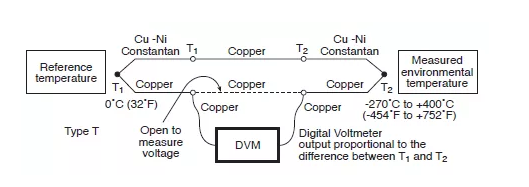

圖1：T型熱電偶基本電路。一個典型的熱電偶測量系統需要兩個傳感器：一個用于測量環境溫度，另一個用作溫度參考，通常保持在0°C (32 °F)。

傳感器一端保持恒定的參考溫度，而另一端則放置于待測環境中。其工作原理是導線開路處的熱電動勢（EMF）與兩個結點的溫度差有關，該效應按照發明者的名字——Thomas Johann Seebeck，命名為“Seebeck效應”。傳感器開路處的電壓以及測溫范圍就取決于Seebeck系數，進而取決于熱電偶兩個電極的化學成分。Seebeck電壓可通過下式計算：

公式1：Seebeck電壓。

ΔeAB = αΔT

其中：

eAB = Seebeck電壓

T = 熱電偶所測的溫度

α = Seebeck系數

Δ = 溫度變化導致的輸出電壓變化

單獨一個熱電偶結點并不會產生電壓，實際上，其輸出端的電壓或電勢差是結點T1溫度和開路端T1’溫度的函數。T1’必須維持在一個恒定的溫度（比如0°C），來確保輸出電壓隨T1端的溫度線性變化。理論上，熱電偶可以用任意兩種不同材料制成，比如鎳和鐵，但實際上，只有很少一些類型的熱電偶能夠成為標準，因?yàn)樗麄兙哂锌筛叨仍佻F(xiàn)的溫度系數，堅固耐用，且輸出電壓相對較低。最常見的熱電偶類型有J、K、T和E，還有一些類型使用不是很廣泛，如N28、N14、S、R和B（見表2）。理論上，熱電偶的電極溫度可以根據Seebeck電壓和一張標準表格推算出來。實際上，推算出的電壓并不準確，因?yàn)樵跓犭娕嫉你~絲與導線的接線處也存在一個熱電偶連接點（除非熱電偶導線的材料也是銅），并產生額外的EMF，這些誤差必須使用適當?shù)姆椒ㄟM(jìn)行補償。

利用Seebeck效應進行溫度測量時，必須牢記所得到的溫度是熱電偶兩端的溫度差，因此必須選取一個溫度參考點，將相對溫度轉換為熱電偶工作端的絕對溫度。在早期的測量系統中，最簡便的方法是使用冰浴，以提供穩定的0°C參考溫度，而現代測量系統已經使用溫度傳感IC或軟件補償?shù)姆椒▉?lái)替代冰浴。為了更好地闡述熱電偶的理論知識，本文將依次介紹冰浴法和軟件補償法。

冷端補償

將熱電偶串聯一個放置于冰浴中的冷端熱電偶，是補償儀器接線端EMF的經典方法（見表2）

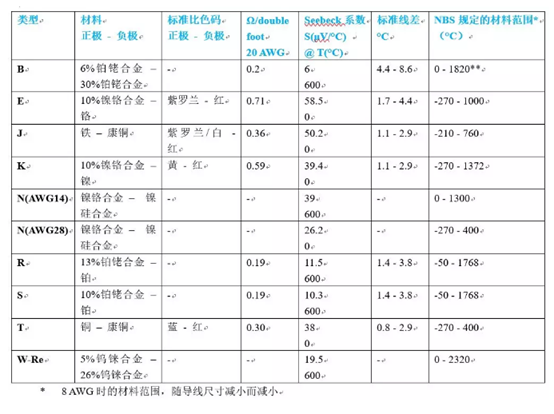

表2：常用熱電偶類型。美國國家標準與技術研究院（NIST）頒布的熱電偶EMF表顯示了冷端保持在0°C時，熱電偶的EMF值。

在本例中，兩根銅導線分別連接至設備的輸入端，可以考慮使用一個單獨的由銅和康銅組成的熱電偶，并將其工作端放置在冰浴中，作為溫度參考點（如圖2所示）。冰浴中的熱電偶工作端J2會產生較低的EMF，來抵消熱電偶J1端的EMF，從而使測量?jī)x器或數據采集系統的溫度測量更加精準。而另一端，銅電極連接銅導線，二者溫度相同，所以不需要進行補償。這樣，讀到的電壓就完全是熱電偶的銅電極和康銅電極之間的電壓差。

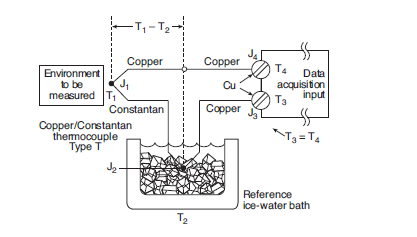

圖2：經典的冰浴法1。此方法使用2個T型熱電偶來保證測量系統輸入端的銅質材料不會產生額外的結點。

上面的例子是一個特例，因?yàn)?span>T型熱電偶的一個電極是銅質的。而另一個例子，康銅和鐵組成的熱電偶，則需要考慮更多因素（見圖3）。工作端J2放在冰浴中，作為恒溫參考點，J1用來測量環境溫度，而在儀器連接端，雖然也形成了熱電偶的工作端J3和J4，但他們溫度相同，輸出電壓大小相等，一正一負，相互抵消。

圖3：經典的冰浴法2。熱電偶的電極和測量?jī)x器連接端的材料不同（分別為鐵和銅），為了最小化測量誤差，需要使J3和J4具有相同的溫度梯度。

在此基礎上，再利用NIST的標準表格進行校準，熱電偶J1即可精確測量T1的溫度。倘若兩個IO連接端的溫度不等，則還需構造兩個銅-鐵熱電偶（J2和J3），并置于冰浴中（如圖4所示）。

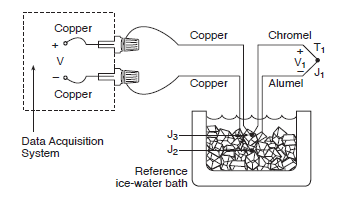

圖4：經典的冰浴法3。熱電偶電極和測量?jī)x器連接端都是銅質的，無需再做等溫處理，并且銅的溫度梯度不會受數據采集系統影響。

軟件補償

在大型測試設備中，使用冰浴法將導致很多溫度參考結點，嚴重增加了設備安裝和維護的困難程度，幸運的是，有許多替代方案可供選擇。例如在軟件中依照NIST標準，對連接端的EMF進行補償。

放棄了冰浴法，仍然需要其他冷端補償方式來保證溫度測量的精準度。軟件需要知道等溫塊的溫度，一種被廣泛使用的技術是把熱敏電阻放在等溫塊附近，并連接至外部熱電偶，二者所在的區域必須保持溫度處處相等。設置好各輸入通道所連接的熱電偶類型后，即可獲取等溫塊和環境的動態溫度，并在軟件中通過計算多項式的方法，最終得到環境的真實溫度。允許同時連接多種類型的熱電偶，軟件會自動處理各自的溫度轉換。

熱電偶溫度測量中的陷阱與誤區

環境噪聲

熱電偶產生的電壓相對較低，極易被噪聲干擾，最常見的是工頻干擾（50Hz或60Hz），而大多數測溫系統的帶寬都低于50Hz，所以只需在輸入端接一級簡單的濾波器即可降低交流干擾。常用的濾波器，如無源濾波器，僅由電阻和電容組成，而有源濾波器則包含一個運放。無源RC濾波器不但成本低，而且在模擬電路中工作得很好，但由于存在負載效應，不建議使用在多路復用器前端，而有源濾波器中包含運放，因此十分適用于多路復用系統，只是價格稍貴且電路復雜。最后，如需在每個輸入通道上使用有源濾波器，需要對增益誤差和偏移誤差進行校準和補償（見圖5）。

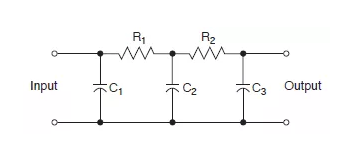

圖5A：無源濾波器。無源濾波器可以設計成各種形式，適用于不同應用。一階或多階的形式可有效抑制高頻噪聲。

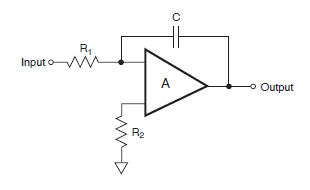

圖5B：有源濾波器。有源濾波器可以輕松抑制熱電偶輸出信號中混雜的大部分電氣噪聲，包括50Hz/60Hz的工頻干擾。

注意事項

熱電偶的組裝

通常，兩根不同的導線纏繞在一起組成熱電偶，并在某一端通過焊接形成結點，如果使用不正確的制作方法，可能導致各種各樣的問題。例如，兩根導線的連接處不能使用簡單的纏繞連接方法，應該使用錫焊或直接焊接法，對于200°C以下的溫度測量，錫焊的方式是可取的，但同時會引入第三種金屬成分，例如鉛錫合金，不過，如果能夠保證結點兩端溫度相等，就不會導致測量誤差。直接焊接結點是最好的方法，但必須保證不會影響導線的物理/化學性質。工業上生產熱電偶時，一般使用電容放電的方式來完成焊接，以確保焊點均勻、無污染。

當熱電偶導線的物理成分發生變化時，將導致不精準甚至錯誤的溫度測量，且不再符合NIST標準。改變物理成分的原因多種多樣，如暴露在極端溫度下、對金屬進行冷加工、安裝時施加在導線上的力過大、劇烈震動或溫度梯度等因素。

溫度升高將導致熱電偶的兩個電極間絕緣性變差，甚至改變其輸出電壓，這種改變可能呈指數增長，并最終形成一個很小的漏電阻，以至于旁路掉熱電偶開路檢測電路。在使用細熱電偶的高溫測量應用中，虛擬結點可能成為影響兩個電極絕緣性的因素（如圖6所示），使得數據采集系統測量到的是虛擬結點T1的溫度，而不是真實測溫點T2的溫度。

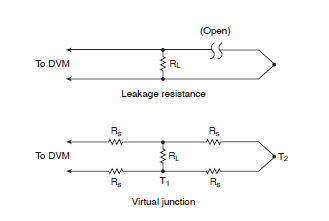

圖6：虛擬結點。熱電偶兩個電極間隔離失效或短路，可能形成意想不到的熱電偶結點，成為虛擬結點。

另外，高溫可能導致電極絕緣材料釋放出雜質或其他化學成分，并擴散進熱電偶電極中，改變其物理/化學性質，使得電壓和溫度的換算系數與標準值發生偏差。進行適當?shù)姆雷o(hù)，可能最小化此誤差。

熱電偶的隔離

熱電偶的隔離能夠降低接地回路引入的噪聲和誤差。這是一個十分棘手的問題，尤其是熱電偶的導線很長，并且機體（或其他較大的金屬）和熱電偶測量設備直接相連時，二者可能具有不同的參考地電位，在沒有隔離的情況下，地回路能夠引入相當大的誤差。

自動零點校正

從測溫通道的讀數中減去該通道短路時的讀數，可有效降低時漂和溫漂的影響，雖然影響微弱，但和熱電偶的輸出信號相比，卻是不可忽略的。

補償漂移的有效手段只需兩步。首先，通道內部切換至參考點，使電容上充滿偏移電壓。然后，通道切換回模擬輸入，并將熱電偶的輸出電壓與偏移電壓分別送至差分放大器的兩個輸入端，偏移誤差即自動被減掉（見圖7）。

圖7：自動零點校正。自動零點校正用于補償模擬電路引起的時漂和溫漂，雖然漂移很小，卻和熱電偶輸出信號接近。

熱電偶開路檢測

在多通道系統上，簡單快速地檢測出開路的熱電偶是非常重要的。震動、接觸不良和長時間的使用都可能導致熱電偶損壞或阻抗提高，將一個小電容放置在熱電偶兩個電極之間，并通以小電流，便組成了一個簡單的熱電偶開路檢測電路。正常工作的熱電偶阻抗極低，使電容器兩端呈虛短狀態，電容不會充電，但當熱電偶開路或阻抗顯著變化時，將導致電容充電至飽和電壓，可以據此來判斷熱電偶是否失效（見圖8）。

圖8：熱電偶開路檢測。熱電偶將電容短路，使其無法通過電阻充電。操作不當或劇烈震動導致熱電偶開路時，電容將充電，并使運放輸出飽和，以示熱電偶失效。

電蝕作用

某些熱電偶的絕緣材料沾有少量電解液，這會在兩個電極之間產生微弱電壓，進而導致比開路電壓高出百倍的信號輸出。因此，正確的組裝方法應該對熱電偶的兩個電極做適當隔離，避免暴露在高濕度環境中或液體接觸。

熱分流

理想熱電偶不會對待測溫度造成任何干擾，但實際上，熱電偶不能看作質點，仍然具有一定的質量，或多或少會引入一些溫度偏移。使用更細的導線可減輕質量，但同時也更易受污染、壓力和分流電阻等因素的影響。解決此問題的一種方式是在熱電偶的工作結點處使用輕質材料，同時使用與熱電偶類型相匹配的、質量偏重的補償導線，其串聯等效電阻相對較低，并且相對于優質補償導線，更容易穿過導管，除了尺寸優勢，價格也比標準熱電偶導線更便宜。

盡管存在大量?jī)?yōu)勢，但這種補償導線只能工作在很窄的溫度范圍內，且容易發生形變，所以，必須最小化補償導線上的溫度梯度，以保證溫度測量的精準度。

提高精準度

熱電偶的導線遵循NIST規范，如果能在應用現場通過標準溫度進行校準，則可以進一步提高精準度。
