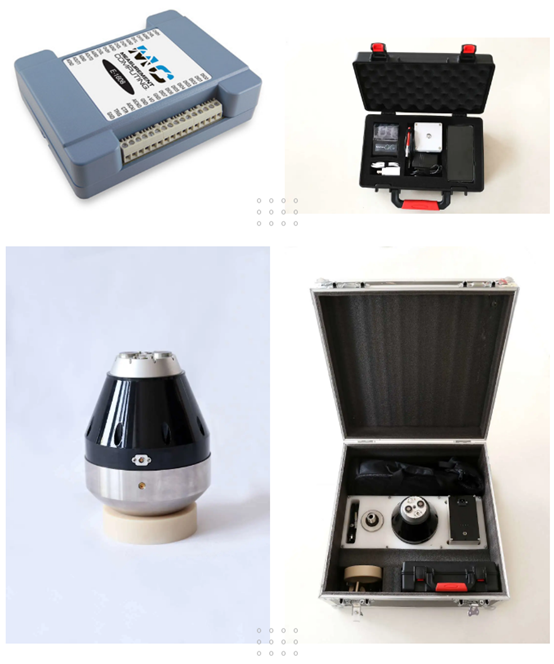

基于E-1608數據采集卡研發的落球式巖土回彈模量測試儀，用于測量地基的模量，限于巖土（碎石層、土基層）路基（地基）。被測體無需平整，仍可方便快捷地測出壓縮模量和回彈模量。

適用范圍

公路、鐵路、土方建設工程

溝渠土體質量檢測

電纜溝槽填壓檢測

施工墊層質量檢測

樁孔、探坑質量檢測

建筑地基框架變形模量檢測

技術參數

加載裝置

落球重量：19.1±0.2kg

把手重量：1.25±0.05kg

跌落高度：500mm

三腳架高度：835mm

三腳架重量：2.85kg

三腳架材質：鋁合金

信號采集裝置

傳感器測量范圍：0~200g

采樣時間間隔：2μs

采樣幅值分辨率：16bit

數據傳輸接口：無線以太網

控制器：手機/平板電腦

打印機：藍牙微型打印機

系統電源：鋰電池

連續工作時間：12hr

工作溫度范圍：-5-50℃

工作濕度范圍：5~85%RH

外觀尺寸：200mm×180mm×100mm

存儲量：5000組試驗數據

重量：1.8kg

主要功能

自動記錄、保存測試數據

具備變量成、帶通濾波及自動分析各測試參數

具有GPS定位功能

具有各個測點測試結果的顯示、打印功能

具有路段統計功能，以Excel格式輸出報告

整體參數

外形尺寸：630mm×630mm×350mm

總重量：28.5kg

長期儲存溫度范圍：0~45℃

長期儲存濕度范圍：5~50%RH
