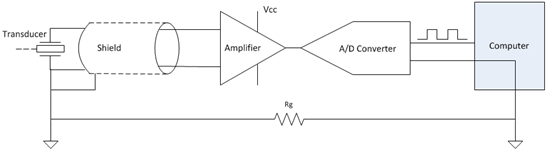

真正的差分輸入測量系統用于減少噪聲的影響。在圖1的示例中，放大器的輸入受到PC內部開關模式電源（SMPS）和大距離接地電位固有差異的共模噪聲的影響。理想的差分放大器會忽略這些公共信號，而只會查看兩個輸入之間的差異。為了進一步保護它們，這兩根電線被包裹在屏蔽層中，以防止它們吸收附近的噪音。屏蔽層在信號源處接地。請注意，換能器接地和系統接地是通過貫穿整個建筑物的接地線連接的。為了描繪這些導線，我添加了一個由Rg表示的電阻器電阻-導線越長，電阻就越大。在大多數應用中，導線短且電阻很小。有關地面差異的更多信息，請參閱標題為“偽差分輸入”的文章。
