MCC HAT是由MCC公司基于樹莓派? HAT標準開發，并達到工業級測試測量要求的成熟產品。隨著樹莓派?應用的擴展，最終用戶的需求也出現“個性化”需求。

本文檔旨在提供MCC HAT與樹莓派?的可選連接方式。此類方式可用在產品研發，產品集成，產品測試等領域。

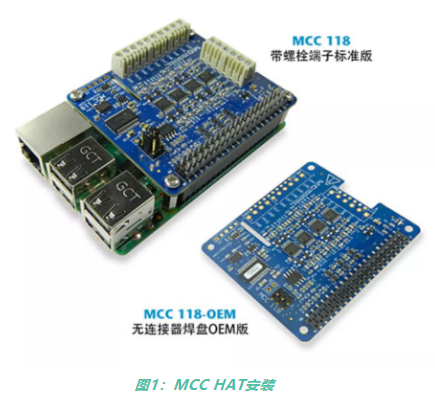

MCC HAT與樹莓派?正常連接通過將40-Pin全覆蓋于樹莓派?之上 (圖1)。

樹莓派?的模型包括 A,B,2,3,4等，樹莓派?還提供另一種工業級產品 CM (Compute Module)，更多信息可參考樹莓派?官網下CM介紹。

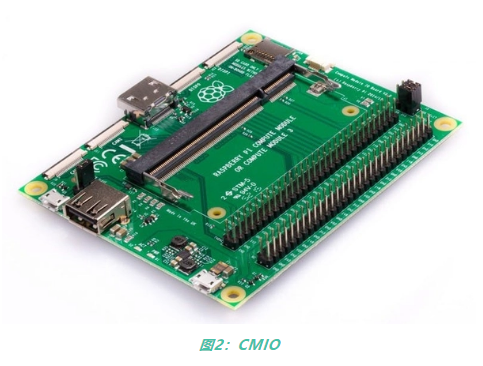

由于CM特殊用途，研究和使用CM需要搭載特殊的母板，詳見CMIO (Compute Module IO) (圖2)。

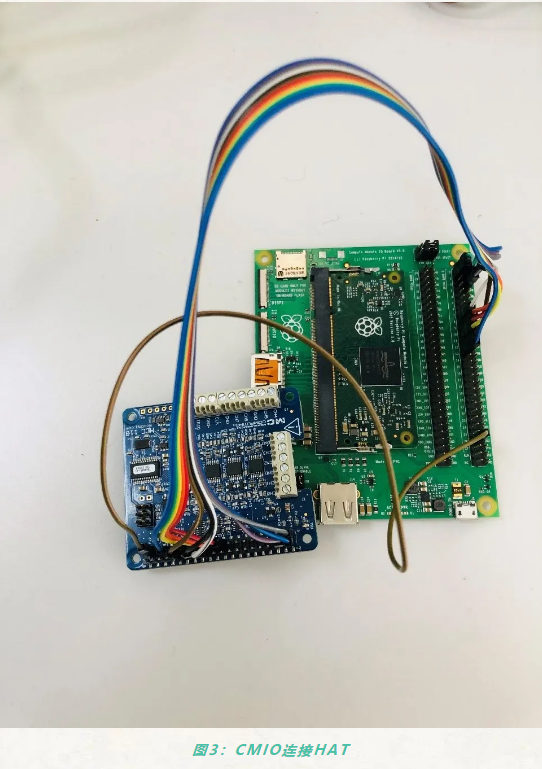

由于CMIO上120-pin無法與MCC HAT直接安裝使用，因此使用外部連接的方式將MCC HAT與CMIO連接（圖3）。

連接標準請參考MCC HAT產品手冊中對GPIO的介紹。

操作步驟

1硬件安裝圖示

硬件GPIO連接信息：

2軟件修改；編譯dt-blob.bin文檔。

修改此文檔目的為更改默認引腳配置。

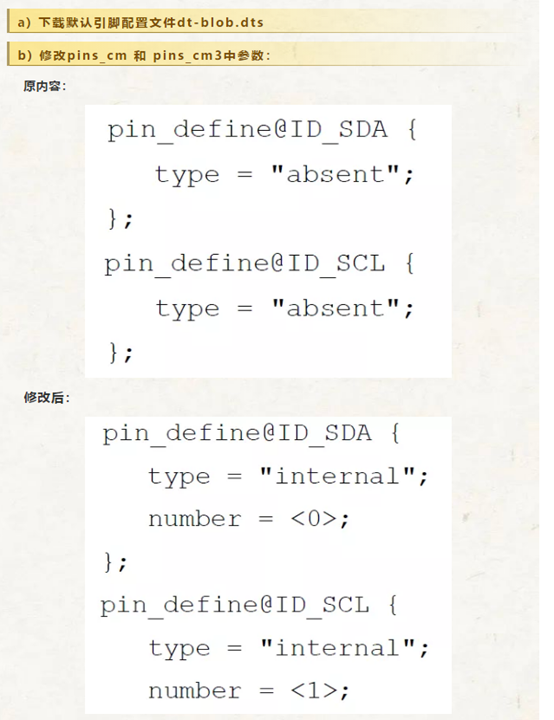

a) 下載默認引腳配置文件dt-blob.dts

b) 修改pins_cm 和 pins_cm3中參數：

c）編譯dt-blob.dts：

sudo dtc -q -I dts -O dtb -o /boot/dt-blob.bin dt-blob.dts

d）編譯成功后復制至/boot下，并重啟設備：

3成功完成上述操作后可運行MCC HAT現有Demo app。

默認已成功安裝Daqhat庫，安裝MCC HAT驅動請參考https://github.com/mccdaq/daqhats。
