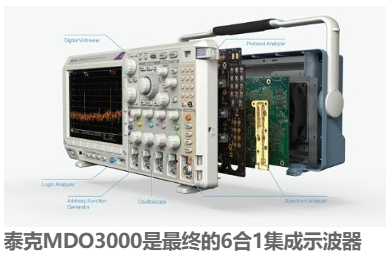

泰克公司日前宣布的混合域示波器MDO3000的系列。MDO3000是終極的集成示波器，包括頻譜分析儀，邏輯分析儀，協議分析儀，任意函數發生器和數字電壓表，它消除了昂貴的專用設備的設計工作，并提供了測試和調試幾乎任何嵌入式設計所需的工具。此外，泰克還開發了可完全定制的MDO3000，使客戶能夠選擇現在以及以后需要的功能和性能。

隨著現代嵌入式設計的復雜性以及無線技術的發展，為設計人員提供有效調試和故障排除所需的所有工具的成本越來越高。MDO3000通過提供六種獨立儀器的功能從根本上改變了規則，而無需花費大量單獨儀器的費用。

泰克公司主流示波器總經理Dave Farrell表示：“集成多儀器示波器的案例在多個層面上都非常引人注目。” “除了節省成本外，MDO3000還節省了工程師工作臺的空間，通過對多個儀器使用相同的基本控件提高了可用性，并確保工程師始終可以訪問所需的所有儀器。無需跟蹤頻譜分析儀或功能生成器，如果它已經內置到您的范圍中。”

唯一帶有集成頻譜分析儀的示波器，價格從$ 3,350起。

最近的研究表明，現在有超過25％的示波器用戶每周多次使用頻譜分析儀1，并且40％以上的嵌入式設計項目都包含某種形式的無線功能2。作為世界上唯一帶有內置頻譜分析儀的示波器，MDO3000系列具有獨特的位置，可以解決當今設計人員的這種范式轉變。現在，工程師可以在一臺儀器中同時進行時域和頻域分析。與同類中的獨立示波器和基本頻譜分析儀相比，MDO3000混合域示波器具有同類最佳的性能和功能，可在不犧牲性能的情況下方便使用單個儀器。

完全可升級的平臺

使用MDO3000系列，工程師可以從完成他們手頭的項目所需的最低性能和功能級別入手，而他們知道可以立即在現場升級測試平臺。性能升級包括示波器的模擬帶寬和頻譜分析儀的輸入頻率。功能升級包括添加數字通道，協議分析，任意功能生成或數字電壓表測量。

6臺儀器，1個示波器，多功能性

MDO3000系列示波器具有2或4個模擬輸入通道，帶寬從100 MHz到1 GHz，16個數字通道（可選）和一個與示波器帶寬匹配的RF輸入通道（9 kHz以上）到模擬帶寬）。任何型號的RF輸入頻率都可以擴展到3 GHz。

基于MSO / DPO3000混合信號示波器系列，MDO3000提供了業界領先的調試功能。憑借新的FastAcq?功能，MDO3000示波器在充滿活力的數字熒光粉顯示屏上以每秒28萬個波形的捕獲速率顯示，可輕松發現信號中的異常現象。超過125種可用的觸發器組合，自動串行和并行總線分析，創新的Wave Inspector控件以及可選的自動功率測量功能完善了功能集，并確保了調試各個階段的綜合工具。此功能通過添加9個可選的串行協議分析包進行了擴展-I 2 C，SPI，RS-232，USB 2.0，CAN，LIN，FlexRay，MILSTD -1553和音頻。

集成的，可選的50 MHz AFG功能比任意波形記錄長度的八倍的競爭產品快兩倍以上。集成數字電壓表（DVM）在易于讀取的大型顯示屏中提供4位AC RMS，DC或AC + DC RMS電壓測量以及5位頻率測量，可立即更改讀數可見。注冊MDO3000產品后，將免費提供DVM功能。

更重要的是，MDO3000儀器是業內首款在儀器上提供3.9 pF無源電壓探測的儀器，起價為3,350美元。對于更高速度的應用，業界唯一的1 GHz儀器標配了1 GHz無源電壓探頭。這些低電容探頭最大程度地減少了對被測設備的影響，同時減少了信號失真并將信號干凈地傳遞到示波器進行測量。

UE的Logitech測試工程師主管Scott Ausborn表示：“集成儀表的趨勢是我們計劃全心全意地擁抱的趨勢。我們現在可以為我們的工程師提供所需的全套工具，同時降低總體擁有成本。” “但是，使MDO3000格外引人注目的是集成頻譜分析儀。無線技術每天都在出現在越來越多的產品中，并且EMI挑戰經常出現，因此將頻譜分析儀緊密集成到我們的示波器中并不是一件容易的事，它正在成為核心要求。”
