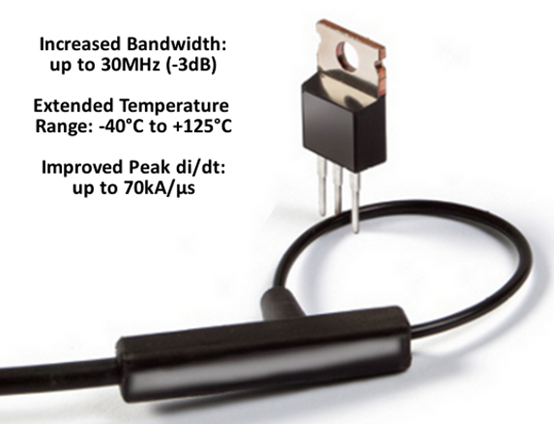

CWT Ultra mini系列具有市場上最小的Rogowski線圈。最大線圈橫截面為1.7mm，足夠小以適合TO-220半導體器件的支腳。

CWT Ultra Mini具有寬帶寬，30MHz（-3dB）以及在很寬的溫度范圍內出色的高頻性能，非常適合在電力電子應用中測量脈沖電流和正弦波形。

特征

可追溯的校準（包括證書）

最大線圈厚度1.7mm

非侵入式：僅通過幾個pH值即可加載被測電路

沒有磁性材料意味著出色的線性度<0.05％讀數

完全隔離的測量

-線圈額定值為1.2kVpeak（耐壓測試為3kVrms / 50Hz / 60秒）

應用領域

CWT Ultra mini（CWTUM）具有市場上最小的橫截面，夾式Rogowski線圈。結合其寬帶功能，CWT ultra mini是一種多功能工具，可用于許多應用，特別是電力電子開發工作。

電力電子電路中的開關波形

CWT ultra mini可用于多種電子測量，例如功率半導體中的開關損耗，并聯設備中的電流共享或檢查電路電感是否不會給IGBT或MOSFET施加過大壓力。

CWTUM是非侵入式的，僅向主電路中注入少量pH值，寬帶30MHz，具有可預測的已知測量延遲，并且纖薄且具有可彎曲性，可輕松插入甚至難以到達電路的各個部分。

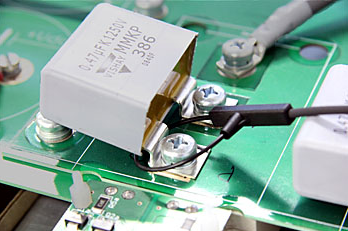

CWT UM測量緩沖電容器中的電流CWT ultra mini足夠小，可以測量...

功率器件鍵合線

并行TO-220 / TO-47 MOSFET器件中的負載分配

半導體晶片上的電流分布

層壓板電源板和IGBT MOSFET電源模塊之間的連接

SMPS CC和電源轉換器中的電感器和電容器端子

隨著電源電路密度的增加，使其成為非常有用的診斷工具！

在大直流電流的情況下測量小交流電流（例如，電容器紋波）

Rogowski電流傳感器不測量電流的直流分量。但是，與CT或霍爾效應設備不同，它們不含磁性材料，因此不受直流電流的影響。因此，有可能使用小的，柔性的Rogowski線圈在大直流電流的情況下測量小交流電流，而基于磁原理的傳感器又昂貴又笨重，無法防止飽和效應。一種此類常見的應用是測量主電流為DC或緩慢變化的電容器中的紋波電流。

其他應用程序包括：

電源轉換器開發和診斷

測量高頻諧波

射頻電流
