電流探針并不是真正的電流傳感器。

電流探針實際上不是電流傳感器，因?yàn)樗豁憫?yīng)直流電(i=dot和相關的B-點=0)。當前探針設計用于檢測和集成電流的一階導數，或者更精確地說，與所測量的電流相關聯的磁場。當前探針是自積分型點陣傳感器.

相反，一個i點傳感器能正確地被稱為電流傳感器，因?yàn)樗辉O(shè)計用來感知磁場一階導數與正在測量的電流相關聯。換句話說，輸出與光圈電流的時間變化率成正比。

電流探針實際上不是電流傳感器，因?yàn)樗豁憫?yīng)直流電(i=dot和相關的B-點=0)。當前探針設計用于檢測和集成電流的一階導數，或者更精確地說，與所測量的電流相關聯的磁場。當前探針是自積分型點陣傳感器

相反，一個i點傳感器能正確地被稱為電流傳感器，因?yàn)樗辉O(shè)計用來感知磁場一階導數與正在測量的電流相關聯。

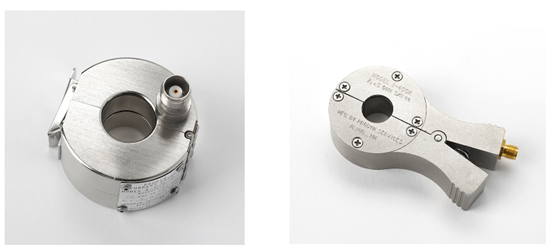

點傳感器

I點傳感器的靈敏度完全取決于它的物理尺寸.它不需要校準，因?yàn)槌叽绮粫?huì)隨時間變化。I點傳感器可用，靈敏度范圍從0.5nH到10 nH作為標準，如果需要的話，可能會有更大的范圍。這些傳感器的上升時間在0.17nH到1.8nH之間，相當于190 MHz到2 GHz的3dB以上頻率。這些傳感器的輸出電壓范圍很廣(5 mV到5 kV)，其差動方式使它們能夠滿足各種測量要求。

I-點傳感器的電壓輸出受到傳感器中臨界點(如連接器或間隙連接)的停止電壓的限制。對于大多數Prodyn I點，極限為5 kV差分和2.5kV接地.

Ppm測試提供了RID-200系列的I-點和ID-10B。

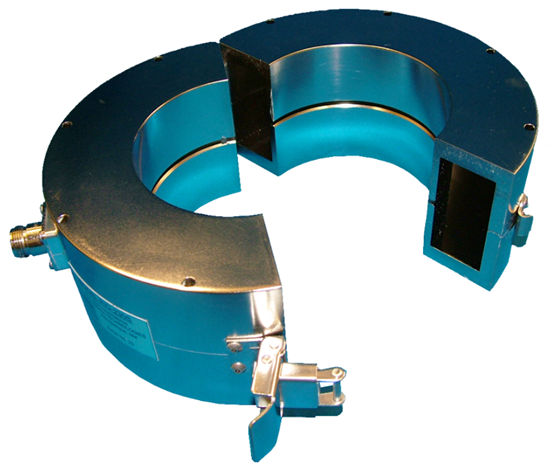

電流探針

I點傳感器的輸出電壓是被測電流頻率的線性函數，而電流探針的輸出電壓在其有效帶寬上與頻率無關。實際上，有效帶寬被定義為輸出電壓與頻率無關的頻率范圍，理論下限是轉換頻率。

電流探頭是電流互感器：測量到的電流在一轉一次“繞組”內流動，信號電流在N轉二次繞組中流動。電流探頭的靈敏度(傳遞阻抗ZT)取決于二次繞組的匝數(N)和二次繞組的負載阻抗(通常是50Ω電纜)，該電纜可以與內部電阻并聯來調整傳輸阻抗。

電流探針的性能受探頭中的臨界點，如連接器或內部并聯電阻、磁芯感應飽和和繞組電阻加熱等停止電壓的限制。停止電壓限制輸出電壓在沒有內部電阻的探針中為2000 V，在帶有內部電阻的探針中限制為400 V。感應飽和限制了測量電流和可施加電流的時間間隔。

I-點的輸出

未定

其中M=傳感器互感(H)，I=通過孔徑的總電流(A)

電流探針的輸出

未定

其中ZT=傳遞阻抗

用哪種傳感器？

傳感器的選擇取決于以下幾點：

靈敏度

帶寬

信號處理

功率和電壓限制。
