NPCT按照零通量直流電流互感器（DCCT）的原理工作。流過環形傳感器的電流的DC分量由也稱為磁通門或二次諧波檢測器的磁調制器檢測。交流分量通過交流電壓互感器檢測。這兩個電路在一個共同的反饋環路中級聯，以產生始終抵消一次電流的磁通量。NPCT輸出是由通過精密電阻器的反饋電流產生的電壓。

應用

世界上大多數粒子加速器都使用參數電流互感器來測量平均電子束電流。它們是機器調試，調試，操作和機器/人員安全的必不可少的工具。

大動態范圍，寬帶寬和高分辨率使其成為測量存儲環中光束壽命的理想儀器。

它通常是加速器中唯一經過真正校準的光束儀器，并且可以作為校準其他光束診斷的參考。

NPCT傳感器的2種包裝類型

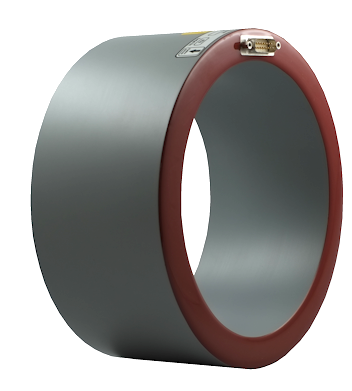

在真空室上方的空中NPCT安裝。需要安裝“間隙”以防止壁電流流過NPCT孔。根據真空要求，間隙可以是釬焊陶瓷環或有機材料O形環。典型的安裝包括波紋管，壁式電流旁路和完全包圍NPCT的電磁屏蔽。

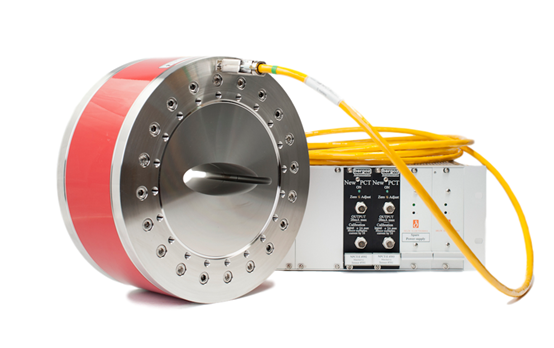

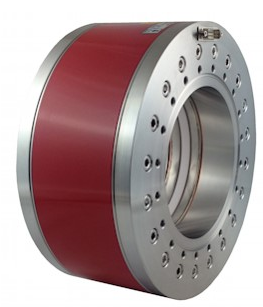

法蘭內NPCT安裝在光束線中。

軸向長度短，包括一個真空焊接到可伐的陶瓷間隙。

不需要波紋管或壁電流旁路

從CF2“ 1/8到CF8”可用

特高壓兼容

在真空室上方的空中NPCT安裝。需要安裝“間隙”以防止壁電流流過NPCT孔。

根據真空要求，間隙可以是釬焊陶瓷環或有機材料O形環。

典型的安裝包括波紋管，壁式電流旁路和完全包圍NPCT的電磁屏蔽。
