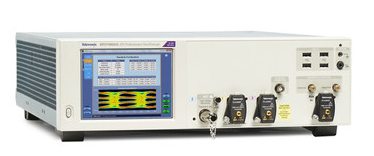

泰克公司宣布其擴張DPO70000SX高性能示波器系列包括50 GHz和23 GHz型號。通過擴展我們的旗艦70 GHz型號，新的50 GHz產品非常適合希望利用專利的異步時間交織（ATI）架構的卓越低噪聲性能（例如28 GBaud PAM4和Kband）的工程師和研究人員頻率測試。23 GHz儀器與現有的33GHz型號相結合，這些型號具有緊湊的尺寸和使用UltraSync同步技術的內置可擴展性。

不斷增長的DPO70000SX系列高性能示波器家族提供了當今市場上任何超高帶寬實時示波器中最低的噪聲和最高的保真度。隨著速度的提高和幅度的降低，系統噪聲已成為主要挑戰，因為它掩蓋了信號行為中的重要細節。泰克的50 GHz和70 GHz ATI示波器使工程師能夠比其他示波器制造商使用的傳統頻率交錯方法更準確地捕獲和測量更高頻率的信號，而系統噪聲卻降低了30％。

泰克公司高性能示波器總經理Brian Reich表示：“ DPO70000SX系列為性能領導者樹立了新標準。我們正在快速擴展產品系列，以直接響應客戶需求。“我們的旗艦機型提供了比最近的主要競爭對手高10％的帶寬，高出25％的采樣率和30％的噪聲，我們希望擴展我們的產品組合，以涵蓋對信號完整性非常重視的各種各樣的工程師和研究人員。”

用于低噪聲的對稱信號路徑

當前用于數字化超高帶寬信號的實時示波器解決方案將信號能量分配到兩個數字化路徑，然后使用DSP重構輸入信號。與傳統方案不同，泰克獨特的ATI體系結構使用對稱技術，該技術將所有信號能量傳遞到兩個數字化路徑，從而在重建信號時具有固有的噪聲優勢。50 GHz儀器的ATI通道可提供200 GS / s的采樣率，采樣率為5 ps。它還具有兩個標準（非ATI）33 GHz通道，采樣率為100 GS / s，采樣率為10 ps。

為了進一步增強信號保真度，DPO70000SX示波器使用了緊湊的5 1/4英寸尺寸，因此該儀器可以放置在離被測設備（DUT）非常近的位置，以縮短電纜長度并獲得更清晰的信號。較低的高度意味著每個單元都可安裝在單個3U機架安裝空間中，或者兩個示波器可與單個標準臺式示波器堆疊在同一空間中。

測試應用需要精確的多儀器定時同步，例如驗證長距離光纖系統（DP-QPSK相干調制）和短距離（PAM4）數據中心網絡中使用的高速網絡技術。DPO70000SX示波器通過正在申請專利的UltraSync架構滿足了這些需求，該架構提供了精確的數據同步和多單元系統的便捷操作。UltraSync使用12.5 GHz采樣時鐘參考和協調觸發來實現固有的通道間偏斜穩定性，優于單個儀器中的通道。

DPO70000SX系列上的PAM4分析支持

計劃在未來的56GBaud Datacom標準中部署多級信令，以使用稱為PAM4的技術傳輸最遠10 km的距離。多級信令為當今的設計工程師提出了獨特的測量挑戰。為了提供有關這項新技術的測試見解，泰克將在DPO70000SX系列上推出PAM4 Analysis支持（請參閱相關版本）。DPO70000SX 50 GHz和70 GHz型號中業界最佳的低噪聲采集系統，可以使用此最新的分析工具集非常準確地表征PAM4信號。

為了完善DPO70000SX系列，泰克還推出了一種新的23 GHz型號，該型號利用了緊湊的外形尺寸并支持UltraSync。它具有四個23 GHz非ATI通道，每個通道的采樣率均為50 GS / s，分辨率為20 ps / s。
