電阻

基本測量

普通的歐姆表，采用給待測電阻通以小電流，然后測電阻兩端電壓的方法，間接測量電阻值。一個精密基準電阻作為乘數因子，使得模擬表的讀數指針位于表盤的中間部分，而數字歐姆表可手動或自動地定位小數點。

同樣地，數字萬用表（DMMs）在未知電阻和一個限流電阻上施加直流電壓，測試電流在分流電阻上產生電壓，此電壓被ADC讀取，并換算出未知電阻的阻值。然而，數據采集系統通常不會直接讀取歐姆值，他們測量電壓，以及由已經電阻和未知電阻組成的分壓電路上的電壓比，然后計算出相應的電阻值。

分壓方法

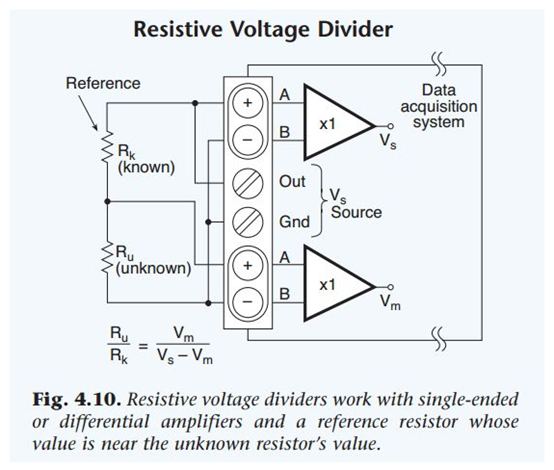

電阻分壓電路中，可以使用單端輸入或差分輸入的放大器（如圖4.10）。參考電阻最好和待測電阻阻值接近，而且電壓源的輸出應該足夠小，以確保電流在承受范圍之內，比如1.0mA或更低。

舉例來說，測量一個大約1000Ω的電阻時，最好選取1000Ω的參考電阻并提供2.0V的直流電壓源，這將產生2 / 2000 = 1mA的電流。1000Ω的參考電阻使得電流保持在相對較低的狀態，可滿足低至100Ω的電阻測量。待測電阻由以下公式計算得出：

公式4.06 分壓電阻

Ru = (Rk)(Vm)/(Vs– Vm)

其中:

Vm = 待測輸入電壓, 單位V

Vs = 電壓源輸出電壓, 單位V

Rk = 已知電阻, 單位Ω

Ru = 未知電阻, 單位Ω

例:

條件:

Vs = 2V

Vm = 1.10V

Rk = 1,000Ω

Ru =未知電阻, 單位Ω

則:

Ru = (1 k)(1.10 V)/(2.0 – 1.10)

Ru = (1,100)/(0.90) = 1,222.2 Ω

恒定電流/電壓差

電流源/電壓差這一方法使用雙線和四線電路測量未知電阻。測量中低阻值的電阻時，應盡量避免使用雙線電路，因為線電阻和接線方式都會對總阻值造成影響（被算進待測電阻中）。

微小誤差

電阻的測量誤差有很多來源。在測量低阻值的電阻時，最常見的誤差來自于電流源/電壓差測量方案中雙線電路的線電阻和接線方式，縮短導線或采用四線電路，如Kelvin連接法，可使此誤差最小化。

大電阻測量中的誤差來自于并聯等效電阻，如導線和連接器。在使用電流源激勵，并測量電壓差時，無論將其直接接入電壓表或是其他信號調節器，都要保證高輸入阻抗。對于極高阻值的電阻測量，可在其兩端接入電壓源，并測量電流，請使用盡量短的導線和的連接。

WHEATSTONE 電橋

基本原理

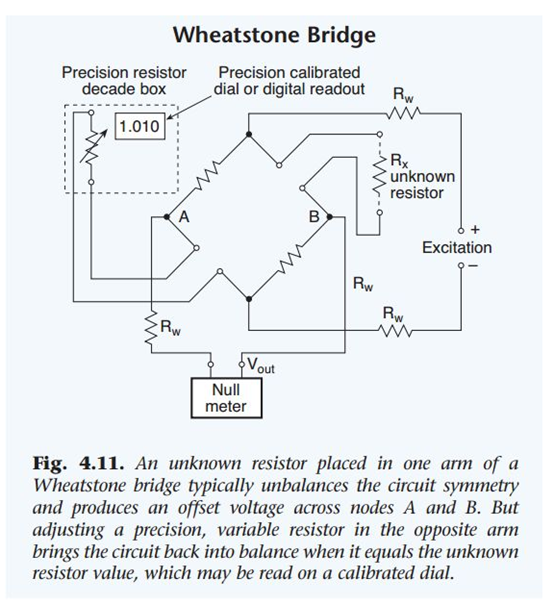

Wheatstone電橋通常用于測量精密電阻和電阻值的微小變化。標準橋路中，阻值相同的電阻串并聯在電源兩端，呈對稱形式（如圖4.11）。

當所有電阻的阻值均相等時，每個電阻上的電壓也相等，所以節點A和B之間的電壓為0。當有一個或多個電阻（通常是待測電阻）的阻值不等時，電橋失去平衡，放置于節點之間的零位計顯示了失衡程度，同時，可在一個橋臂上放置一個可調電阻或電位計，用于手動調節平衡，當零位計重新歸零時，它的阻值即與未知電阻相等。電位計帶有一個精密的，經過校準的讀數裝置，用于指示其阻值，即未知電阻的阻值。

替代選項：Anderson回路

基本的Anderson回路經常被看作無源橋式電路，但它可在較小的激勵下提供更高的測量精度，此外，電路中的放大器，使它應歸屬于有源電路。

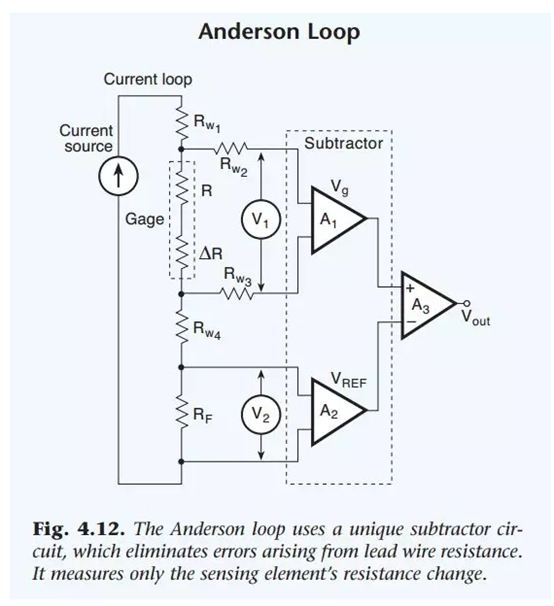

基本的Anderson回路由一個傳感元件、一個參考元件和一個恒流源串聯而成，傳感元器件上的電壓輸出會進入一個具有高溫度穩定性和高共模抑制比的雙差分運放，做減法運算（如圖4.12），然后再進行后續處理。這種拓?fù)浣Y(jié)構的優點在于它能夠忽略線電阻的變化，只放大傳感元器件上的輸出。

這種基礎的應變式電路的輸出響應如下定義：

公式4.07 Anderson回路輸出響應

Vout = A1V1– A2V2

Vout = Ir(ΔRg)

其中:

A1 = 階段1的放大系數

A2 = 階段2的放大系數

V1 = 應變傳感器上的電壓, 單位V

V2 = 參考元器件上的電壓, 單位V

Ir = 恒流源輸出電流, 單位A

ΔRg = 應變計電阻變化量, 單位Ω

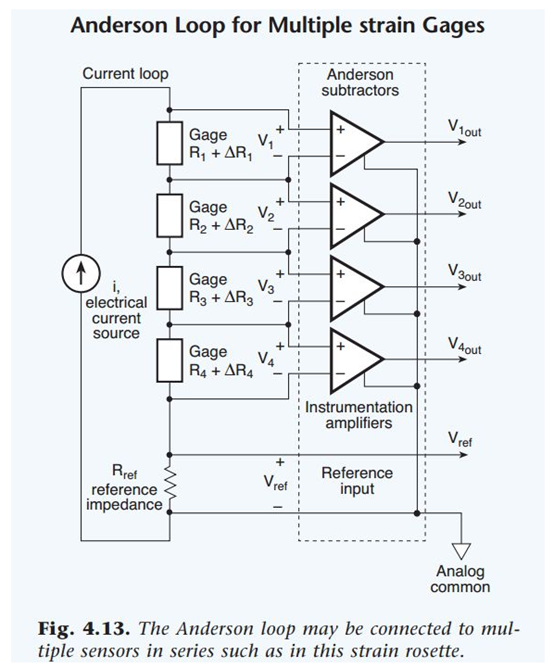

此電路并不僅限于一個傳感器，它可擴展為多個傳感器串聯的形式，如應變花。它還可以連接到后級信號調理電路，包括公共端在內，僅需6根線（如圖4.13）。此電路還有更多的優勢，例如對于各種應變計的響應，其輸出電壓都是線性的，另外，它所需的電能僅為傳統橋式電路的四分之一，而輸出電壓卻是它的兩倍，這還使得Anderson回路相比Wheatstone電橋提高了6個dB的信噪比。

多應變計電路的輸出響應為：

公式4.08 多應變計輸出響應

V1out – Vref = IΔR1

V2out – Vref = IΔR2

V3out – Vref = IΔR3

V4out – Vref = IΔR4

其中:

Rref = Rn, 應變計標稱電阻

Vnout = 輸出電壓, 單位V

I = 恒流源輸出電流, 單位A

ΔRn = 第n個應變計的電阻變化, 單位Ω

Vref = 參考電壓, 單位V

輸出信號IΔRn的重要性在于它表示的是變化量，而不是絕對值。

單端測量和差分測量

基本原理

數據采集系統提供單端和差分兩種輸入模式，二者的根本區別在于模擬輸入公共端的選擇。單端多通道的測量要求所有輸入電壓參考自同一個適當?shù)墓捕它c(diǎn)，以防止某些測量誤差。然而，有些場合找不到一個理想的公共端，這時就需要差分輸入。

差分輸入使得共模電壓被抑制掉，測量的是兩個輸入端的差值，被抑制掉的共模電壓可能是穩定的直流電壓，也可能是噪聲脈沖。所以，在條件允許的情況下，應盡量選擇差分輸入。

何時采用單端測量

當數據采集系統同時具備單端和差分輸入通道時，每個差分輸入通道通常要占用兩個單端輸入通道，就是說，16路單端輸入相當于8路差分輸入。如果不關心噪聲敏感性和地回路問題，單端輸入也是比較合適的。

何時采用差分測量

差分測量，需要用差分放大器測量輸入端之間的電壓差，差分放大器之所以成為首選，是因為相對于單端放大器，它具有更優越的噪聲抑制能力。另外，某些傳感器，尤其是應變傳感器，需要測量的正是兩根信號線之間的差分電壓。

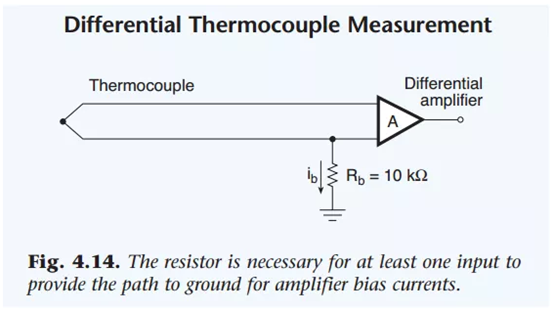

圖4.14描述了配置用于熱電偶輸入的差分放大器。盡管放大器測量的是兩個輸入端之間的電壓差，但至少需要在運放的一個輸入端有一條流向地的通路。例如使低輸入端經由10kΩ電阻連接至地，可為偏置電流提供通路，如果沒有電阻或阻值過大，偏置電流將使得輸入端電壓接近電源電壓，放大器達到飽和狀態，這遠遠超出了±10V的共模電壓范圍。

偏置電流Ib將產生共模電壓：

公式4.09 共模電壓

Vcm = 2IbRb

其中:

Ib = 偏置電流, 單位A

Rb = 偏置電阻，單位Ω

應該盡量降低Rb的阻值，甚至接近短路狀態(僅在一個輸入端)，這時的狀態和單端輸入十分類似。在最壞的情況下，由信號源輸出電阻和偏置電阻導致的誤差可這樣計算：

公式4.10 電壓誤差

其中：

 = 百分比誤差

 = 信號源輸出電阻，單位Ω

 = 偏置電阻，單位Ω

對于兩個輸入端都接有偏置電阻的電路，電壓誤差將疊加在電阻Rb之上。Rb的典型值為10kΩ至10MΩ。如果無法同時滿足上述兩個等式，可能意味著信號源輸出阻抗過高，以至于電路無法正常工作。

一些運放為了便于進行差分測量，其輸入端內置了偏置電阻，而用戶提供的外部偏置電阻則是為了提高輸入阻抗。然而，盲目地添加偏置電阻，極有可能造成意想不到的結果，即降低了無隔離系統的輸入阻抗和待測電路的負載。另一些數據采集系統也提供了適當?shù)钠秒娮瑁铱膳渲贸山拥貭顟B(tài)，這有效防止了用戶盲目接入電阻。當傳感器一端已經存在連接到地的直流回路時，即可斷開這些偏置電阻。

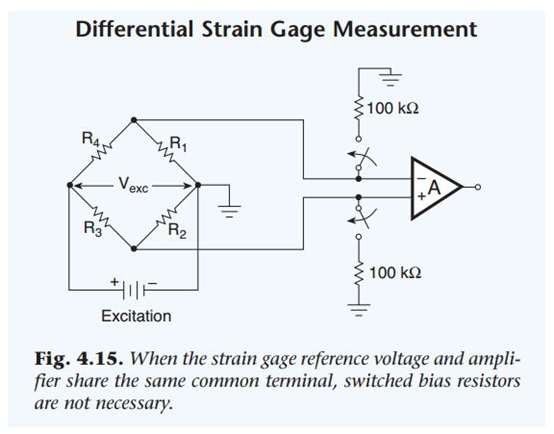

考慮圖4.15中的應變測量，當激勵信號與差分放大器共地時，應變計已經為儀表運放提供了接地回路，而不再需要偏置電阻。若儀放輸入端懸空或與激勵信號不共地，則至少要在其中一個輸入端接有偏置電阻，或者在一個平衡端點上接一個100kΩ的電阻。

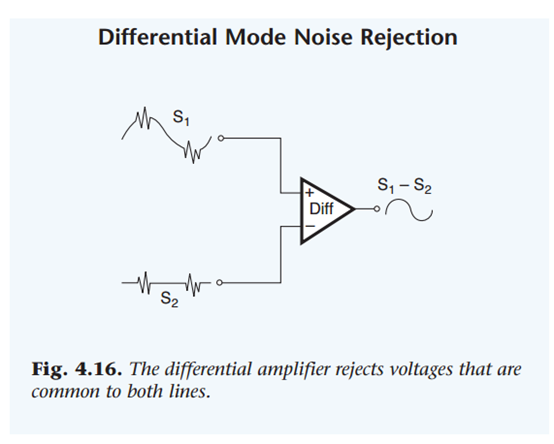

共模抑制比，CMRR，是運算放大器的一項關鍵指標，更是衡量差分測量質量的重要參數。精確測量疊加在高共模電壓上的微小差分信號時，高共模抑制比是十分必要的，它決定了共模信號所能產生的最大誤差。圖4.16展示了輸入信號經過差分放大器，抑制掉共模噪聲后的輸出波形，串入放大器兩個輸入端的噪聲，在幅值和相位上均相同，因此作為共模信號，被抑制掉。

運算放大器的共模抑制比通常表示為分貝，是兩個不同數量級電壓的比值，定義為：

公式4.11 共模抑制比

例如，10倍相當于20dB，100倍相當于40dB，每放大10倍，分貝數加20。因此，對于共模抑制比為100dB的儀表放大器來說，1V的共模信號至多造成0.01mV的誤差。如果共模信號更大，或者需要更高的測量精度，可以選擇120dB的共模抑制比，即1,000,000倍。

共模抑制比將在放大器的數據手冊中給出，可以這樣計算：

公式4.12 共模抑制比

轉換為dB：

公式4.13 CMRR實例

高壓共模信號的測量

有些時候，我們需要測量疊加在高壓信號上的微弱信號。例如，測量疊加在電池兩端的熱電偶輸出信號時，信號調理電路必須能夠正確檢測出熱電偶輸出的毫伏級信號，而抑制掉電池電壓。如果共模信號低于15V，儀表放大器足以忽略電池電壓，測出熱電偶輸出電壓；但當共模信號高于15V時，則需要借助隔離放大器（見圖4.04）。

雖然隔離并不能保護放大器免受過高的差分信號的破壞，但能夠防止共模信號可能產生的危害，例如，防止共模信號源可能產生的具有破壞性的大電流流入系統。

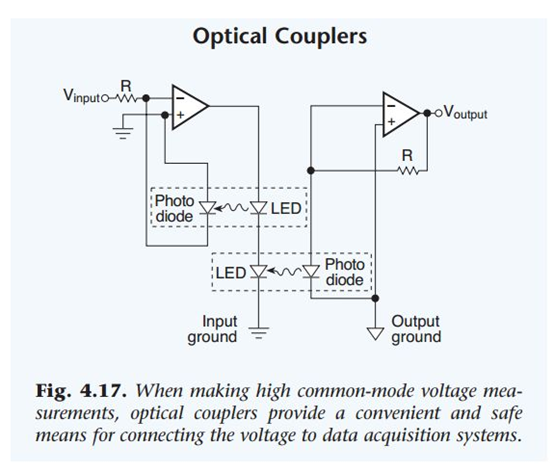

一些隔離方案本身具有很強的高壓共模信號抑制能力。每通道各擁有一個隔離放大器，或者一組多路復用的通道共享一個隔離放大器（通道間無隔離），隔離放大器的輸出信號將被ADC量化。隔離層可以通過光學、磁性或電容等不同原理實現。最常見的是光耦，其內部一端是紅外發光二極管，而另一端（連接高壓信號）是用于檢測紅外光的光電二極管。光耦能夠以脈沖序列或正弦信號的形式傳輸大量數據，而脈沖的頻率和寬度則受控于模擬信號，另外，利用LED上電流的不同（如圖4.17），也可以傳輸模擬信號。變壓器或隔離電容多用于集成電路或混合隔離放大器。

在輸入多種頻率信號的系統中，電感或電容可有效阻攔高頻載波信號，信號在輸入端一側被調制，在輸出端一側被解調，以此方法傳遞原始信號。

隔離式ADC和相關的信號調理電路輸入端浮空。ADC將模擬輸入信號轉換為數字信號，并且數字量的輸出端口也是被隔離的。

KELVIN 連接

基本原理

Wheatstone電橋可以看成一個精準、簡潔、靈敏、方便使用的歐姆表，前提是電橋、未知電阻和讀數都比較接近。但當激勵信號或校準電路距離電橋幾米遠時，導線電阻RL可能導致激勵信號存在誤差。

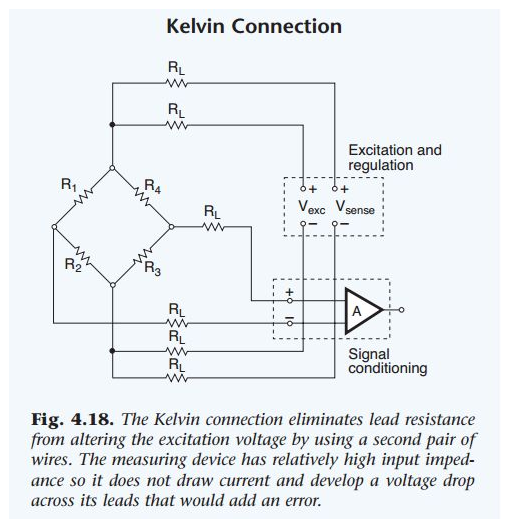

KELVIN連接可以視為解決此問題的一種方法，它在激勵信號、校準電路與電橋之間使用四根導線進行連接，其中兩根線上載有激勵電流，另外兩根線上沒有電流，只用于測量電橋上的激勵信號。因為信號調理電路具有極高的輸入阻抗，所以輸入端的導線上電流很小，不足以引進重大誤差。

KELVIN 連接的測量示例

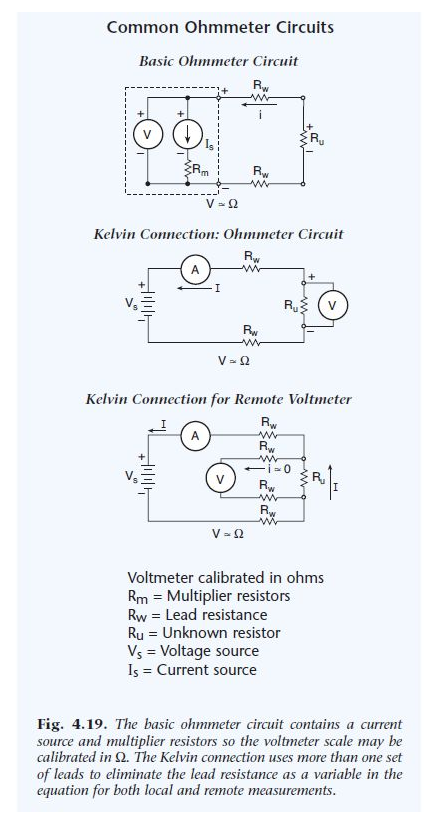

Kelvin電路的一個示例，描述了一個由電流源和電壓表組成的歐姆表（如圖4.19）。電壓表用于測量負載電阻兩端的電壓，所以待測電阻就是V/I，這種方法的測量精度直接與電流表和電壓表的精度成正比。電阻由歐姆定律計算而得：

公式4.14 Kelvin接法測電阻

Ru = V/I

其中:

Ru = 待測電阻，單位Ω

V = 電壓表讀數，單位V

I = 電流表讀數，單位A

Rw = 線電阻

Vs = 電壓源輸出電壓

雖然負載電阻和待測電阻距離電流表和電壓表非常遠，但是電壓表的長導線并不會導致明顯的電壓下降，因為在Kelvin接法中，導線中的電流微不足道。此外，建議用經過特別設計的Kelvin接線夾來連接負載，鱷魚夾和儀器連接頭之間的電壓衰減是極其微小的。
