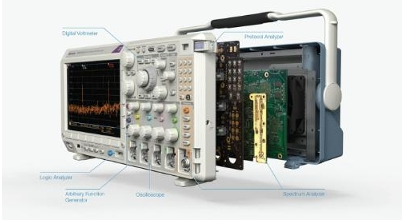

Tektronix公司MDO 3000系列混域示波器。最終的集成示波器包括頻譜分析儀、邏輯分析儀、協議分析器、任意功能發生器和數字伏特計，MDO 3000清除了昂貴的專用設備的設計平臺，并提供了測試和調試幾乎任何嵌入式設計所需的工具。此外，Tektronix開發了完全可定制的MDO 3000，使客戶能夠選擇現在和以后所需的功能和性能。
隨著現代嵌入式設計的復雜性和無線技術的發展，為設計者提供高效的調試和故障排除所需的所有工具已經變得越來越昂貴。MDO 3000從根本上改變了規則，提供了六種獨立工具的功能，而不需要單獨工具的大量成本。
“集成的、多儀器的示波器在多個層次上是非常有說服力的，”他說。戴夫·法雷爾泰克公司主流示波器總經理。“除了節省成本外，MDO 3000還節省了工程師工作臺上的空間，用相同的基本控制提高了多臺儀器的可用性，并確保工程師始終能夠訪問他們所需的所有儀器。當頻譜分析儀或功能發生器已經安裝在您的范圍內時，就不需要跟蹤它了。”
唯一一個集成頻譜分析儀的示波器，從$3,350
最近的研究表明，超過25%的示波器用戶現在每周使用頻譜分析儀多次。1，超過40%的嵌入式設計項目包括某種形式的無線功能。2。作為世界上唯一的內置頻譜分析儀的示波器，MDO 3000系列獨特的定位為今天的設計師解決這一范式轉變。現在，工程師可以在一臺儀器上進行時域和頻域分析。與這類中的獨立示波器和基本頻譜分析儀相比，MDO 3000混合域示波器提供了最佳的類內性能和特性，為沒有性能權衡的單一儀器提供了方便。
完全可升級平臺
有了MDO 3000系列，工程師可以從他們完成手頭項目所需的最低性能和功能水平開始，并知道他們的測試平臺可以毫不拖延地在現場升級。性能升級包括示波器的模擬帶寬和頻譜分析儀的輸入頻率。功能升級包括增加數字通道、協議分析、任意函數生成或數字伏特計測量。
6臺儀器，1臺示波器，功能無窮
MDO 3000系列示波器具有2或4個模擬輸入通道，帶寬范圍從100 MHz到1 GHz，16個數字通道(可選)和一個與示波器帶寬匹配的RF輸入信道(9 kHz至模擬帶寬)。任何模型的射頻輸入頻率都可以擴展到3 GHz。
基于MSO/DPO 3000混合信號示波器系列，MDO 3000提供了業界領先的調試功能。利用新的FastAcq?特性，MDO 3000示波器每秒提供超過28萬個波形，顯示在活躍的數字熒光粉顯示器上，以便于在信號中發現不常見的異常。超過125個可用的觸發組合，自動串行和并行總線分析，創新的Wave檢查控件，和可選的自動功率測量，圍繞功能集，并確保全面的工具，為每個階段的調試。通過添加9個可選的串行協議分析包-i，擴展了此功能。2C，SPI，RS-232，USB 2.0，CAN，LIN，FlexRay，MIL-性病-1553，還有音頻。
集成的、可選的50 MHz AFG功能比競爭產品快兩倍多，是任意波形記錄長度的8倍。而集成數字伏特計(Dvm)提供4位交流均方根，直流，或AC+直流均方根電壓測量，以及5位頻率測量在一個大型，易于閱讀的顯示器，使您的讀數變化立即可見。DVM功能在MDO 3000產品注冊時是免費的。
更有價值的是，MDO 3000儀器是業界第一個提供3.9PF無源電壓探測儀器的儀器，起價為$3,350。對于更高的速度應用，1 GHz無源電壓探頭提供標準與1 GHz儀器-唯一的工業。這些低電容探頭減小了對被測器件的影響，同時減小了信號失真，并將信號清晰地傳遞到示波器進行測量。
“集成儀器的趨勢是我們計劃全心全意接受的趨勢。我們現在可以給我們的工程師提供他們所需要的全套工具，同時降低總體擁有成本，”他說。奧斯本，測試工程師主管，羅技，UE。“但讓MDO 3000特別有吸引力的是集成頻譜分析儀。無線設備每天都會出現在更多的產品中，EMI的挑戰經常出現，因此，將頻譜分析儀緊密集成到我們的范圍內不僅是一件好事，而且正在成為一項核心要求。”
