對于模擬輸入而言，電路不僅僅由一片ADC實現。不妨根據模擬通道的采樣模式將數據采集設備分為兩類：同步（simultaneous）采集設備和多路復用（multiplexed）采集設備。

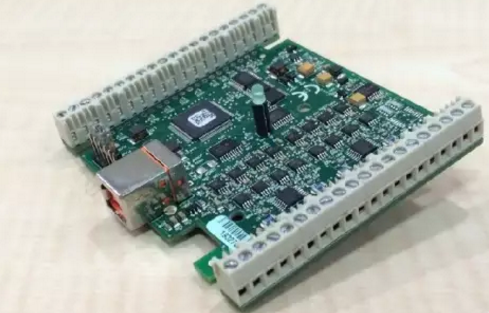

同步采集設備

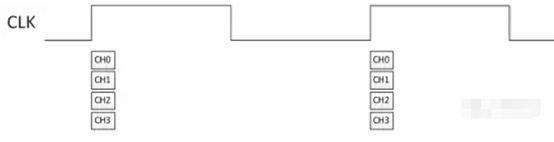

每路模擬通道均具有一個ADC芯片，各通道在時鐘到來時同步采集數據，因此，各通道采集到的數據之間不存在相位差。

信號通過輸入端口接入設備后，依次經過：

可編程增益放大器（PGA）

將信號放大/衰減至適合電路后端ADC的輸入范圍，實現軟件可選的多量程功能，以滿足不同幅值范圍的輸入信號。

模數轉換器（ADC）

采樣、保持、量化、編碼，最終將模擬信號轉換為數字信號，即二進制數據。

多路復用采集設備

全部模擬通道共享一個ADC芯片，各通道在時鐘到來時按順序依次采集數據，因此，各通道采集數據時存在時間間隔，亦即存在相位差。

除ADC芯片外，PGA也是通道共享的，那么，共享是如何實現的呢？

答案是數據選擇器/多路復用器（multiplexer，簡稱MUX）。

數據選擇器/多路復用器

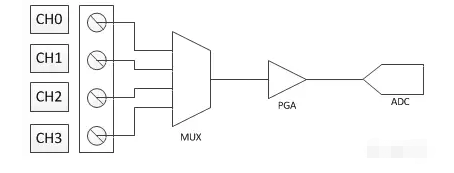

信號通過輸入端口接入設備后，連接至MUX輸入端，MUX在程序控制下分別依次將各個輸入連接至輸出，并送入PGA和ADC，相當于單刀多擲模擬開關，以此實現輪流測量每個通道的數據。

最后，必須指出在工業用數據采集設備中，模擬采集部分的實際電路更加復雜。例如，在信號輸入最前端，通常具有由兩個二極管組成的ESD保護電路；信號流入設備后可能先經過一級跟隨器；在PGA的前面通常還通過MUX連接ADC校準電路等。
