當你使用三相系統時，在示波器上使用相量圖可以節省時間，并能更快地洞察你的系統。

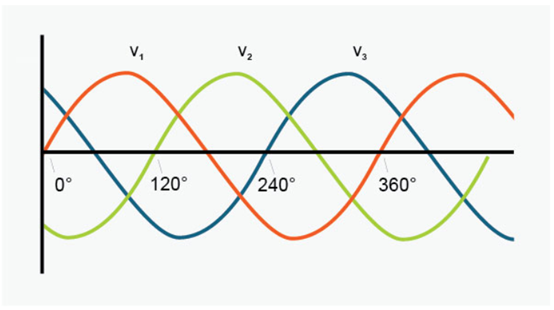

通常，交流電壓或電流以圖形形式表示為電壓或電流相對于時間波形。這是傳統的示波器視圖。

三相系統由三個正弦交流電壓和相同頻率的電流組成.在同一軸上繪制6個或6個以上的波形，就形成了一個非常繁忙的圖形。很難識別有關震級和相位角的重要信息。電氣工程師很早就意識到了這一點，并采用了一種更容易的方法。

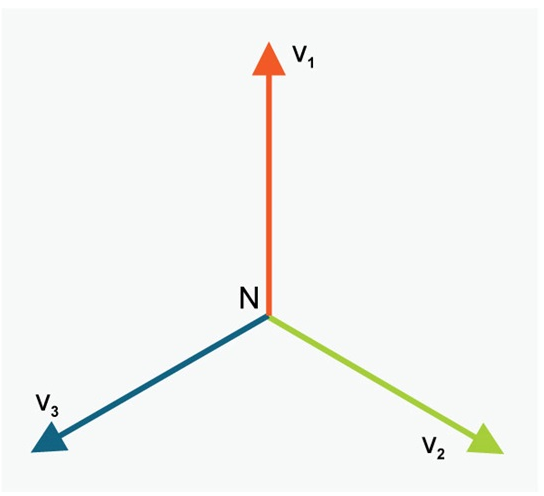

相量圖表示兩個或多個矢量之間的大小和方向關系。相量圖由于具有有效傳遞幅相信息和相量信息的能力，在三相電力系統分析中得到了廣泛的應用。

在示波器上提供相量圖有兩個主要優點：

1.它提供了一種快速檢查設置的方法。

2.它快速顯示了系統中負載的性質。

1.檢查你的設置

相量圖提供了一種快速的方法來確保您的探針正確地定位。建立三相系統的測量是很有挑戰性的.三個或三個以上的電壓探頭必須與適當的極性連接。三個或更多的當前探針也必須連接，并與箭頭指向負載。挑戰在于確定適當的極性，而不是用當前的探針本身。夾緊式電流探針操作簡單.只要把指揮家放在下巴上，然后完全關閉下巴。電線不需要在開口的中心，如果它以一個角度通過它是很好的。

電機負載是感應的，因此相量圖上的電壓矢量應該引導電流矢量。如果相量圖顯示一個前導電流矢量，那么檢查測試設置的連接是個好主意。這通常是由反向電流鉗引起的。

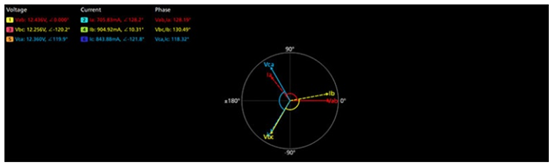

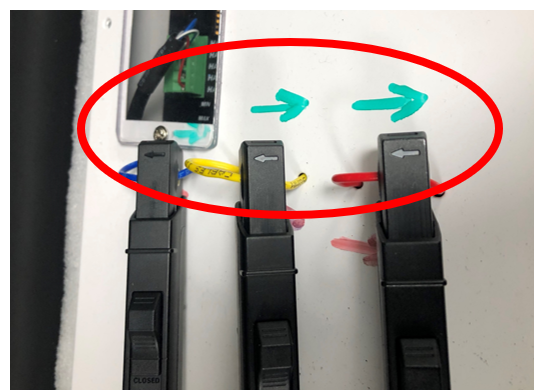

電流探頭向相反方向連接。注意引導相應電壓矢量的電流矢量。

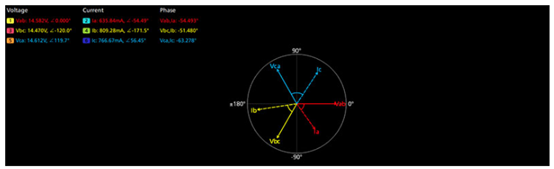

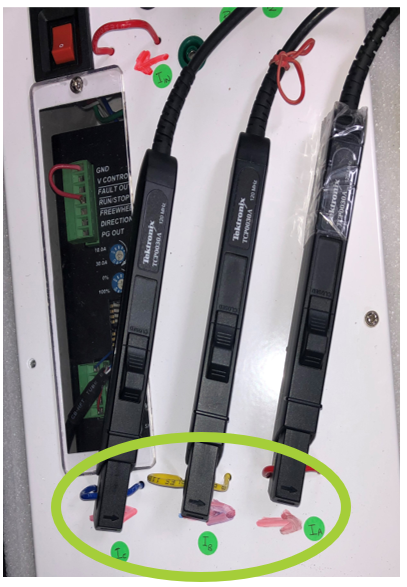

通過改變當前探針的方向，解決了連接問題。注意，電流矢量現在滯后于相應的電壓矢量，指示電流探針的正確方向。

2.理解你的負載

在一個平衡的三相系統中，三個電壓矢量名義上彼此相距120度。在一個平衡的系統中，在每個階段都有相同的負載，目前的矢量也將是120度相隔。在這個平衡系統中，線路電流的和在任何時刻都是零，而線對線電壓的和也是零。

但實際系統并不像教科書系統那樣運作。三個階段之間的負荷阻抗差異將導致不平衡。它們在矢量中表現為不同的長度以及電壓和電流矢量之間的不同角度。

相量圖是觀察感應或電容負載影響的理想方法。對于純電阻負載，電壓和電流是同步的，這意味著電壓和電流之間沒有延遲。然而，由于電機本質上是感性的，因此電流矢量總是滯后于相應的電壓矢量。對于一個良好的電機驅動設計，該相位角保持在最小之間的電壓和電流相量。

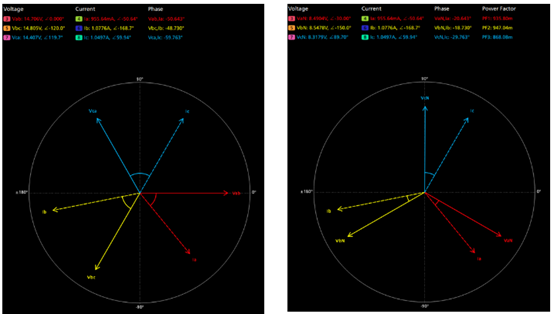

線-線(左/頂)中典型的相量圖及其相應的線中性(右/底)配置.在左側圖像中，注意左上角電壓矢量之間的夾角(0度、-120度和-119.7度)，表示負載幾乎平衡。電流矢量滯后，相應的電壓矢量指示安裝連接是準確的。線-中性結構是從線-線結構數學推導出來的，不涉及物理連接的變化.

結語

相量圖是幫助您理解三相系統的很好的可視化工具。它們為您的設計提供了良好的整體洞察力，并快速顯示了設計更改的效果。
