演示如何使用MCC數據采集設備和各種軟件平臺捕獲模擬波形。

概述

對于變化很慢的模擬現象，只需對信號進行不頻繁的采樣就足夠了，而且采樣之間的時間增量往往是可以接受的，因為最主要的需要是獲取信號的當前狀態。在這種情況下，對每個AI通道進行相當簡單的“軟件輪詢”可能就足夠了。但是，如果信號相對于經過的時間迅速變化，或者如果用戶對信號的頻率分量感興趣，則需要更快的A/D采樣。事實上，不僅需要更快的采樣，而且在樣本之間有一個統一和良好控制的時間增量是很重要的。

MCC的AI DAQ設備包括機載定時電路，以統一步調從一個或多個AI通道讀數。MCC DAQ設備還集成了星載存儲器，將數據排隊，定期通過接口總線(通常是USB)發送有效大小的數據包。與DAQ硬件一起工作的是MCC軟件驅動程序，它接收數據包，將它們捆綁到內存中的一個更大的緩沖區中，并將數據和狀態提供給更高級的用戶程序。

應用程序開發人員將希望從AI采樣持續時間和數據訪問需求的角度來確定項目的范圍。換句話說，我需要采樣多長時間，在收集過程中是否需要訪問數據，直到結束。最簡單的情況是在相對較短的時間內收集數據，直到所有數據都收集完畢后才進行處理。擴展這種想法，人們可能需要在收集過程中開始處理數據--例如，為操作員提供一個實時顯示。在這種情況下，開發人員希望在添加新數據時訪問數據緩沖區，MCC通過其后臺模式提供了便利。最復雜的情況是收集時間非常長，因為有限的計算機內存需要循環緩沖區。隨著新數據的不斷輸入，應用程序必須能夠執行所需的數學運算、顯示結果，或者將結果記錄到磁盤上，這樣才能有效地跟上進度。盡管本文并不是重點，但MCC的軟件驅動程序以其持續的模式支持這種高級需求。

對于獨立于軟件平臺的非連續掃描，必須指定下列信息：

AI信道號

要收集的樣本數

時鐘速率

輸入范圍

存儲數據的內存緩沖區。

除了A/D數據外，還返回一個錯誤代碼。

下面的示例展示了如何使用UniversalLibrary?、用于android?的UL、NI LabVIEW?、DASYLab和DAQami執行非連續掃描。

通用圖書館

下面的示例演示如何使用通用庫(UL)和VisualBasic執行非連續掃描：

LowChan=0

HighChan=0‘只從0頻道收集

Count=50000‘指定要收集的樣本總數

速率=50000‘指定每個通道的時鐘速率。

Range=MccDaq.Range.Bip10Volts‘指定+/-10V輸入范圍

ULStat=DaqBoard.AInScan(LowChan，HighChan，Count，Rate，Range，MemHandle，Options)

示例數據在提供的句柄處返回給PC內存中的緩沖區，而錯誤代碼作為ULStat的值返回。

接下來，我們將數據從內存緩沖區復制到名為ADData的本地程序數組：

ULStat=MccDaq.MccService.WinBufToArray(memHandle，ADData，FirstPoint，Count)

到目前為止，為了提高效率，數據已被傳輸并以計數格式存儲。我們可以通過以下UL功能轉換為電壓：

ULStat=DaqBoard.ToEngengUnit(范圍，ADData(0)，EngUnit)

UL用于Android

下面的示例演示如何使用用于Android和Java的UL執行非連續掃描：

低陳=0；

HighChan=0；//只從0頻道收集

Mode=ChannelModes.INGLE_End；//指定配置模式

范圍=Range.BIP10VOLTS；//指定±10V輸入范圍

樣本PerChan=50000；//指定每個通道的樣本數

速率=50000；//指定每個通道的時鐘速率。

MUnit=Aiit.VOLTS；//指定電壓單元

實際ScanRate=mAiDevice.aInScan(低Chan、高陳、模式、范圍、樣本PerChan、速率、選項、mUnit、mScanData)；

通過調用aInScan()函數來收集值。數據在名為mScanData的數組中返回。

Ni LabVIEW

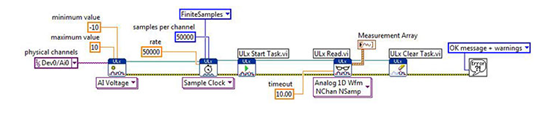

下面的示例演示如何使用LabVIEW執行非連續掃描。下面的接線圖顯示了相關的VIS和設置。這里，硬件設備#0的第一個通道(AiO)被要求以50000 Hz的速率返回50000個樣本，在-10V到+10V的預期范圍內，產生的電壓數據作為測量陣列可用。

NI LabVIEW

DASYLab

非程序員可以考慮使用幾個包中的一個，使采集、顯示和存儲波形數據相當容易。一個流行的軟件包是DASYLab。

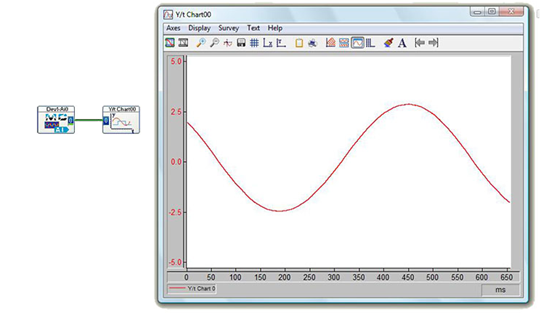

下面的工作表示例顯示一個模擬輸入模塊，其輸出連接到Y/t圖表顯示模塊。捕獲的電壓波形顯示在圖表顯示上。

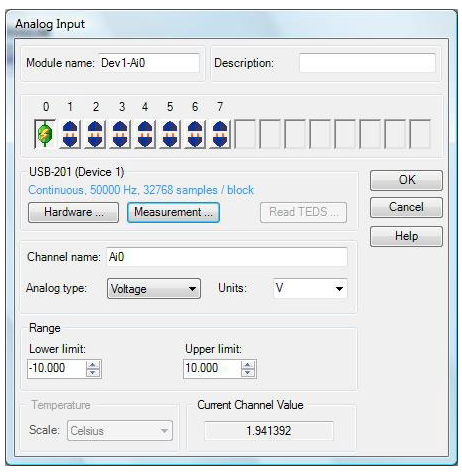

雙擊模擬輸入模塊將打開一個對話框，您可以使用該對話框啟用所需的通道，選擇輸入范圍，并指定示例速率。

達卡米

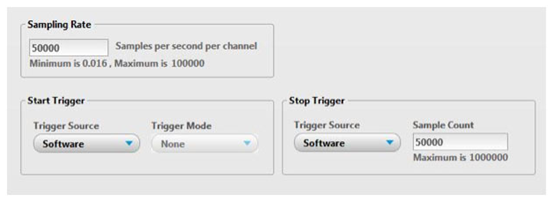

下面的示例顯示DAQami獲取頁面，其中設置了采樣率和樣本計數。

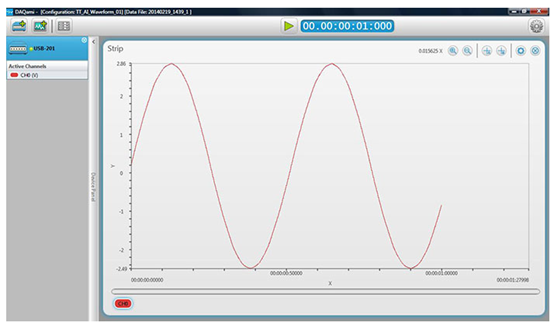

生成的數據在DAQami顯示頁面上繪制：
