Tektronix公司推出了一種新的解決方案，以簡化電纜、固定裝置和其他互連線的特性和脫模過程，使測量結果更加準確和可重復。解決方案包括信號校正軟件與TSC 70902校準源并與TektronixDPO/MSO 70000實時示波器一起工作.

各種類型的互連線，如電纜、固定裝置、適配器或射頻開關，用于將被測設備(DUT)上的信號連接到示波器。隨著信號速度的提高，互連線沖擊信號的特性，會導致因ISI、寄生、延遲、阻抗失配、損耗和可變性而引起的眼形畸變。到目前為止，特征化和去嵌入互連線需要專家技術和昂貴的專用設備的使用.使用新的tektronix解決方案，即使是新手工程師也可以使用標準的高速實時示波器快速、方便地執行這些任務。

“隨著電子和通信行業速度的提高，消除高速測量中互連的影響的需求比過去更加普遍，”他說。布賴恩·里奇、公司總經理性能示波器，Tektronix。“使用Signalrect軟件和我們新的校準源，我們正在使以前復雜的任務，如特征化和去嵌入互連線，作為執行高速測量和分析的例行部分。”

為了簡化互連特性化過程，Signalrect提供了從初始設置到測量插入損耗以及創建和應用濾波器的逐步指導。該軟件是為直觀的操作而設計的，有一個友好的GUI和詳細的信息，使用文本和圖形內容指導用戶通過這個過程。該強大的軟件支持創建多個濾波器從一個單一的測量，并允許比較原始波形與不同的濾波器設計。

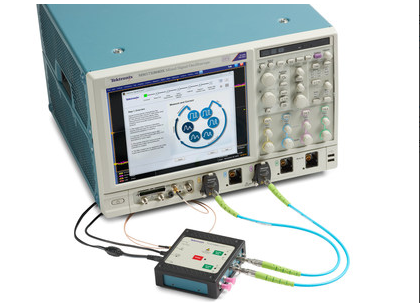

獨立的TCS 70902校準源使用緊湊的形狀因子來放置更接近于被測互連(IUT)的位置，以進行更精確的測量。兩個9 ps的快速邊緣輸出使雙輸入測量和完全去嵌入單端，微分和共模信號.這種快速上升的時間使用戶能夠用超性能示波器來描述超過50 GHz的速度.該單元還可用作其他應用程序的源。
