來自電力電子測量(PEM)的新的寬帶屏蔽CWT Mini Rogowski電流探針采用了一種創新的靜電篩選策略，在存在大干擾信號的情況下提高了性能和準確性。

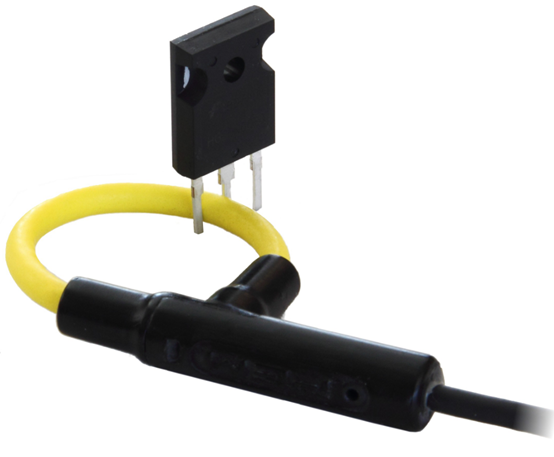

CWT MiniHF

工程師需要通過屏蔽探頭來測量諸如UPS電路、開關模式電源和變速驅動(Vsd)逆變器等設備中復雜電流波形的精度，因為高功率密度導致高場強，或者碳化硅(SiC)器件的高速和高阻塞電壓需要更高的探針帶寬和更好的共模抗干擾能力。

結合一種新型的屏蔽回線，低線圈電感和高增益/低噪聲信號調理電路，寬帶屏蔽CWT微型探頭提高了對本地dv/dt瞬態的免疫力，同時保持了100 mm線圈的小尺寸、靈活性和高達30 MHz的3dB帶寬。該探頭的線圈厚度為4.5mm，絕緣電壓為5kV，最大電流斜率為100 kA/s。

PEM的新寬帶屏蔽CWT迷你探頭消除了額外的體積和帶寬限制的傳統篩選技術，同時提供已知的優勢羅戈夫斯基線圈。這包括零插入阻抗，自由飛行引線，隔離測量，高峰值電流額定值，以及在大直流電流存在下測量小交流電流的能力。
