目的
提供對以下模擬輸入信號連接概念和實踐的基本理解：
單端輸入
差分輸入
共模電壓
共模范圍
系統接地和隔離
目標受眾
DAQ設備用戶負責連接模擬輸入信號以進行精確測量。如果您已經熟悉這些概念，則可以直接進行TechTip：基本模擬信號連接（第2部分）。
理論上的
單端和差分輸入配置
典型的DAQ設備提供了單端或差分模擬輸入通道的選擇。
單端輸入

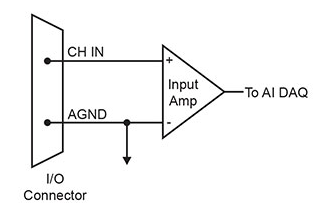

單端輸入測量輸入信號和模擬地（AGND）之間的電壓（見圖1）。因為它們每個輸入僅需要一個物理連接，所以使用相同的連接器和板載多路復用器，單端配置可以監視的通道數量是雙端差分配置的兩倍。
單端輸入
圖1.基本的單端輸入配置
差分輸入

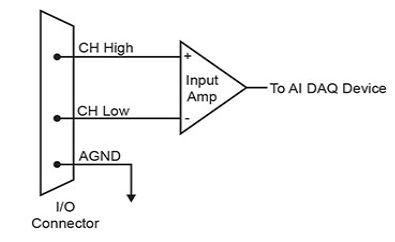

差分輸入測量兩個不同輸入信號之間的電壓（見圖2）。差分輸入比單端輸入具有更好的抗電磁干擾（EMI）能力。在一根導線中感應的大多數EMI噪聲也在另一根導線中感應。DAQ輸入僅測量兩條引線之間的差異，而忽略了兩者共有的EMI。這種效果是雙絞線布線的主要好處–雙絞線確保兩條線幾乎都受到相同的外部影響。
差分輸入
圖2.基本差分輸入配置
共模電壓和共模范圍
單端或差分輸入配置之間的主要區別是模擬電壓輸入的共連接或共模電壓。
單端多通道測量要求所有電壓均參考同一公共節點，以防止某些類型的測量誤差。對于大多數單端DAQ系統，通用參考必須是計算機確定的接地，這使得測量容易受到EMI和信號源的任何接地噪聲的影響。

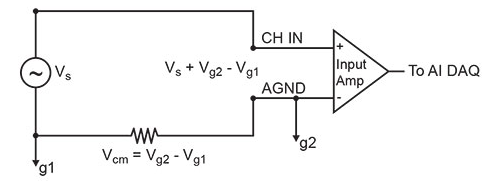

圖3顯示了具有共模電壓（V cm）的單端配置。接地g1和g2之間的任何電壓差都會在輸入放大器上顯示為錯誤信號。如果沒有理想的公共點用于單端輸入，則需要差分輸入配置。
具有共模電壓的單端輸入配置
圖3：具有共模電壓的單端輸入配置

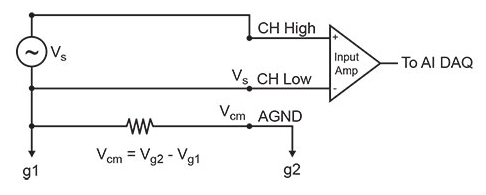

差分輸入配置比單端配置更不受EMI的影響，因為差分連接可以抵消或忽略共模電壓，并且可以測量兩個連接點之間的差異。拒絕的共模電壓可以是穩定的直流電平或噪聲尖峰。
具有共模電壓的差分輸入配置
圖4.帶有共模電壓的差分輸入配置
Vcm在差分輸入配置中被忽略，但僅在稱為共模范圍的范圍內。通常，差動模式下的設備放大器的共模范圍為±10V。 共模電壓和信號電壓– V cm + V s –必須保持在該范圍內。

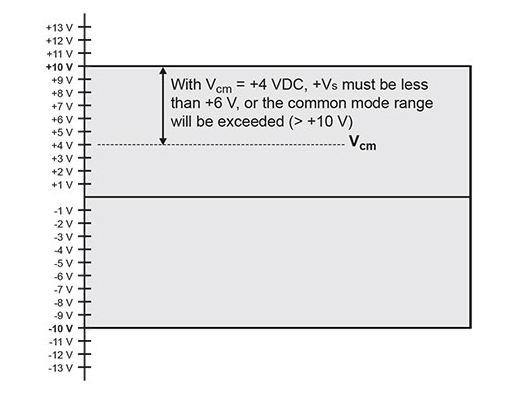

±5 V的共模電壓范圍如圖5所示。
共模電壓
圖5.共模電壓= +4 V
如果來自器件AGND的輸入信號大于10 V，則即使在差分模式下也無法測量輸入信號。例如，由于±10 V共模范圍限制，該設備無法將13 V和14 V之間的差作為1 V進行測量。
系統接地和隔離
在確定如何將信號連接到DAQ設備時，需要考慮三種與地面參考有關的情況：
如果設備輸入和信號源具有公共接地，則可以將信號源直接連接到設備。
如果設備輸入和信號源的地線之間有一個偏移電壓（交流和/或直流），那么該偏移就是共模電壓。根據此電壓的大小，您可以將設備直接連接到信號源（此情況在“ 帶共模（接地偏移）電壓的系統 ”部分中進行了說明）。
如果設備和信號源已經有隔離的接地，則可以將信號源直接連接到設備。
具有公共
接地的系統在最簡單的情況下，信號源與設備具有相同的接地電位。直接從DAQ設備向信號源提供功率或激勵時，通常會發生這種情況。如果您在假定存在公共接地的情況下設置系統，則設備接地和信號接地之間的任何電壓都是潛在的錯誤電壓。
如果信號源或傳感器未直接連接到設備上的AGND引腳，則即使電壓表測得的電壓為0.0 V，也應假定您沒有公共接地。將系統配置為在電源和電源之間存在接地偏移電壓。設備-特別是在使用高增益的情況下。亞毫伏范圍內的地電位足夠大，會引起誤差，但手持電壓表可能無法測量。
具有公共接地（接地偏移）電壓
的系統最可能的接地情況涉及以某種方式連接的接地，但在設備和信號源接地之間具有偏移電壓。此偏移電壓可以是AC，DC或兩者。偏移可能由多種因素引起，例如EMI拾取或接地線和連接中的電阻性電壓降。對于這種類型的系統，接地偏置電壓是一個更具描述性的術語，但是術語“ 共模”被更頻繁地使用（因此在本文中使用）。
共模電壓小：如果信號源地和設備地之間的電壓小，則地電壓和輸入信號的總和不會超過允許的±10 V共模范圍。特別是，將地之間的電壓加到最大輸入電壓時，結果在±10 V范圍內。此輸入與設備兼容，您可以采用差分配置連接系統，而無需額外的信號調理。幸運的是，大多數系統都屬于此類，并且接地之間的電壓差很小。
大共模電壓：如果信號源地和設備地之間的電壓足夠大，則地電壓和輸入信號的總和將超過允許的±10 V共模范圍。在這種情況下，請勿將設備直接連接到信號源。更改系統接地配置或添加隔離信號調節。
請與我們的技術支持小組聯系以討論信號調理選項（請參閱本文末尾的更多信息）。
警告！避免將交流電源插座的接地插腳用于信號接地。不同的接地插頭可能會有較大的潛在電壓差。請記住，房間不同側的120 VAC插座上的接地插針只能連接在斷路器面板上。這留下了接地引腳可能具有明顯的電壓差的可能性，特別是如果兩個120 VAC插座碰巧處于不同的線路相位時。
設備和信號源已經有隔離的接地

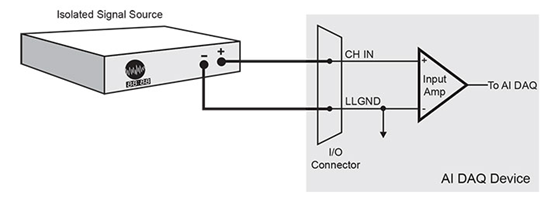

某些信號源已經與設備電氣隔離。圖6顯示了典型的隔離接地系統。這些信號源通常由電池供電，或者是復雜的設備。隔離的接地系統可提供出色的性能，但需要注意以確保獲得最佳性能。有關更多詳細信息，請參閱TechTip：基本模擬信號連接（第2部分）。
信號源和AI DAQ設備
圖6.信號源和AI DAQ設備共享連接到單端輸入的公共接地
