目的
展示如何使用MCC數據采集設備和各種軟件平臺捕獲模擬波形。
目標受眾
數據采集系統開發人員，他們需要隨著時間的流逝將模擬波形數字化，并尋求了解各種軟件環境中的波形捕獲實現。
概述
對于非常緩慢變化的模擬現象，可以相當不頻繁地對信號進行采樣，并且通常可以接受采樣之間的時間變化，因為最主要的需求是獲取信號的當前狀態。在這種情況下，每個AI通道的相當簡單的“軟件輪詢”就足夠了。但是，如果信號相對于經過的時間快速變化，或者如果用戶感興趣信號的頻率分量，則需要更快的A / D采樣。實際上，不僅需要更快的采樣，而且在采樣之間具有均勻且受控良好的時間增量也很重要。
MCC的AI DAQ設備集成了板載定時電路，可統一調整來自一個或多個AI通道的讀數。MCC DAQ設備還集成了板載內存，以使數據排隊，以便通過接口總線（通常為USB）定期發送大小有效的數據包。MCC軟件驅動程序與DAQ硬件一起工作，該驅動程序接收數據包，將它們打包在一起，放入內存中的更大緩沖區中，并使數據和狀態可用于更高級別的用戶程序。
應用程序開發人員將希望從AI采樣持續時間和數據訪問需求的角度來擴展項目范圍。換句話說，我需要采樣多長時間，是否需要在收集期間訪問數據，或者直到結束時才需要訪問。最直接的情況是在相對較短的時間內收集數據，直到收集完所有數據后才處理任何數據。擴展想法，可能需要在收集過程中開始處理數據，例如向操作員提供實時顯示。在這種情況下，開發人員希望在仍要添加新數據的同時訪問數據緩沖區，而MCC借助其“后臺”模式對此提供了便利。最復雜的情況是收集時間非常長，由于計算機內存有限，因此需要循環緩沖區。隨著新數據不斷涌入，應用程序必須能夠執行所需的數學運算，顯示，甚至可能將結果記錄到磁盤上，并且必須足夠有效以跟上進度。盡管不是本文的重點，但MCC的軟件驅動程序通過“連續模式”滿足了這種高級需求。
對于獨立于軟件平臺的非連續掃描，必須指定以下信息：
AI頻道號
收集樣品數
時鐘頻率
輸入范圍
用于存儲數據的內存緩沖區
除A / D數據外，還返回錯誤代碼。
以下示例顯示了如何使用Universal Library?，UL for Android?，NI LabVIEW?，DASYLab?和DAQami執行非連續掃描。
通用庫
以下示例顯示了如何使用通用庫（UL）和Visual Basic執行非連續掃描：
LowChan = 0
HighChan = 0'僅從通道0收集
計數= 50000'指定要收集的樣本總數
Rate = 50000'指定每通道時鐘速率
Range = MccDaq.Range.Bip10Volts'指定+/- 10V輸入范圍
ULStat = DaqBoard.AInScan（LowChan，HighChan，Count，Rate，Range，MemHandle，選項）
樣本數據將通過提供的句柄返回到PC內存中的緩沖區，而錯誤代碼將作為ULStat的值返回。
接下來，我們將數據從內存緩沖區復制到名為ADData的本地程序數組中：
ULStat = MccDaq.MccService.WinBufToArray（MemHandle，ADData，FirstPoint，Count）
到目前為止，出于效率目的，數據已經以counts格式傳輸和存儲。我們可以使用以下UL功能轉換為電壓：
ULStat = DaqBoard.ToEngUnits（范圍，ADData（0），EngUnits）
適用于Android
的UL以下示例顯示了如何使用適用于Android和Java的UL執行非連續掃描：
lowChan = 0;
highChan = 0; //僅從通道0
模式收集= ChannelMode.SINGLE_ENDED; //指定配置模式
范圍= Range.BIP10VOLTS; //指定±10V的輸入范圍
samplesPerChan = 50000; //指定每個通道
速率的采樣數= 50000; //指定每個通道的時鐘速率
mUnit = AiUnit.VOLTS; //指定電壓單位
ActualScanRate = mAiDevice.aInScan（lowChan，highChan，模式，范圍，samplesPerChan，速率，選項，mUnit，mScanData）;
通過調用aInScan（）函數來收集值。數據在名為mScanData的數組中返回。
NI LabVIEW

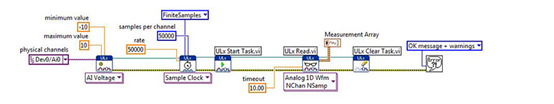

以下示例顯示了如何使用LabVIEW執行非連續掃描。下面的接線圖顯示了相關的VI和設置。在此，要求硬件設備＃0的第一個通道（AiO）以50000 Hz的速率返回-10 V至+10 V的預期范圍內的50000個采樣。所得電壓數據可用作測量陣列。
NI LabVIEW
DASYLab
非程序員可以考慮使用幾種軟件包之一，這些軟件包使得收集，顯示和存儲波形數據非常容易。一種流行的軟件包是DASYLab。

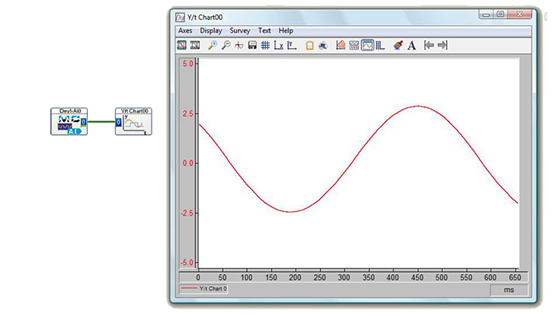

以下示例工作表顯示了模擬輸入模塊，其輸出連接到Y / t圖表顯示模塊。捕獲的電壓波形顯示在圖表顯示屏上。
DASYLAb

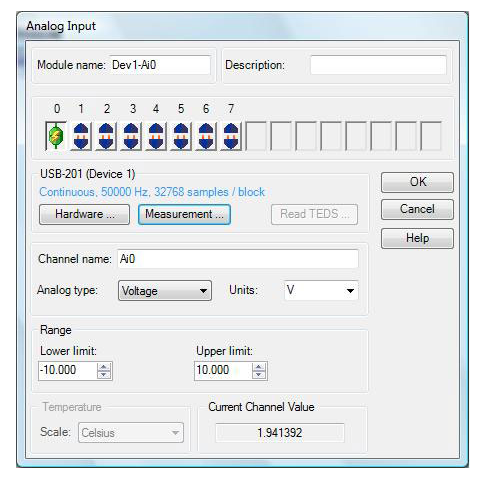

雙擊“模擬輸入”模塊將打開一個對話框，您可以使用該對話框啟用所需的通道，選擇輸入范圍并指定采樣率。
DASYLab
DAQami

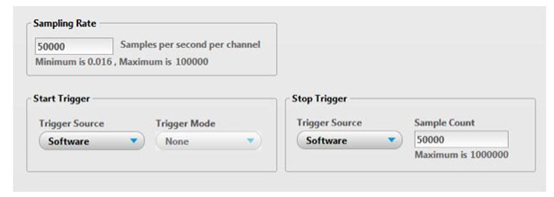

以下示例顯示“ DAQami采集”頁面，您可以在其中設置“采樣率”和“采樣數”。

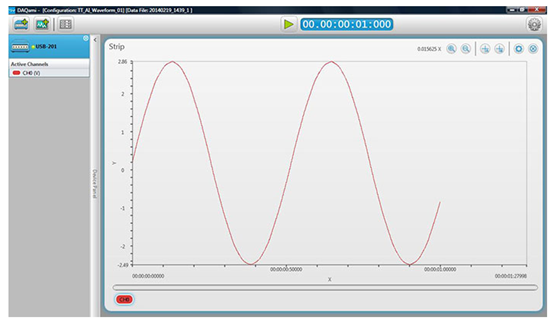

結果數據繪制在DAQami顯示頁面上：
