展示如何使用MCC數據采集設備和各種軟件平臺讀取單個模擬輸入值。

目標讀者

數據采集系統開發人員，他們需要偶爾閱讀AI頻道，并尋求了解其在各種軟件環境中的實現方法。

概述

模擬輸入DAQ設備通常因其高速連續AI采樣能力而受到吹捧。但是，當以這種方式使用時，生成的數據量可能會很大，無法篩選和存儲。為了便于在系統總線上傳輸大量數據，通常將數據排隊到大數據包或數據塊中，這可能會延遲特定數據點的可用性。為了補充高速多通道AI掃描，MCC DAQ設備還支持頻譜的另一端-從一個AI通道讀取單個AI值。

對于USB DAQ，從一個AI通道讀取單個值所需的時間因DAQ模型而異，但通常為1毫秒至5毫秒。當您發出該讀取請求時，您的程序將等待來自DAQ設備的結果數據點。這被稱為輪詢或軟件定速讀取，因為未使用定速時鐘或硬件存儲隊列。

由于經常需要一遍又一遍地讀取新的電壓，因此用戶通常會設置軟件計時器（或定時循環）。其他任務（例如基于電壓輸入值將值發送到DAQ輸出通道）也可以駐留在環路中。這種循環通常稱為控制循環，因此需要及時輸入讀數。為了簡單起見，本文檔中未顯示軟件計時器或循環。

隨著應用程序中AI通道數量的增加和/或采樣率的增加，這種單讀取方法可能無法滿足您的總體吞吐量需求。此外，如果您的應用程序不需要在每個樣本可用時就對其進行“訪問”，例如在處理大型數組中的數據或僅在運行結束時分析數據的情況下，則應考慮波形/陣列捕獲場景。

獨立于軟件平臺，必須為每個讀取的模擬輸入指定以下信息：

AI頻道

輸入范圍

并返回以下兩條信息：

電壓讀數

錯誤代碼

以下示例顯示了如何使用Universal Library?，UL for Android?，NI LabVIEW?和DASYLab?對單個AI讀數進行采樣。

通用庫

下面的示例演示如何使用通用庫（UL）和Visual Basic對AI值進行采樣：

Channel = 0'指定通道＃0

范圍= MccDaq.Range.Bip10Volts'指定±10 V輸入范圍

ULStat = DaqBoard.VIn（通道，范圍，數據值，選項）

電壓讀數作為DataValue返回，而錯誤代碼作為ULStat的值返回。

適用于Android

的UL以下示例顯示了如何使用適用于Android和Java的UL采樣AI值。

//建立與DAQ設備的連接

mDaqDevice.connect（）;

//讀取AI通道0

AiDaqDevice mAiDevice = mDaqDevice.getAiDev（）;

aInValue = mAiDevice.aIn（0，ChannelMode.SINGLE_ENDED，Range.BIP10VOLTS，AiUnit.VOLTS）

電壓讀數返回到aInValue。

NI LabVIEW

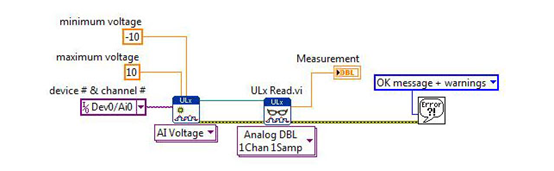

以下示例顯示了如何使用LabVIEW對AI值進行采樣。下面的接線圖顯示了相關的VI和設置。要求硬件設備＃0的第一個通道（AiO）返回-10 V至+10 V的預期范圍內的一個測量值。

DASYLab

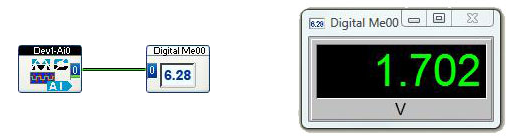

非程序員，需要偶爾閱讀的話，應該考慮使用流行的DASYLab軟件包。以下示例工作表顯示了模擬輸入模塊，其輸出連接到數字儀表顯示模塊。電壓讀數顯示在儀表顯示屏上。

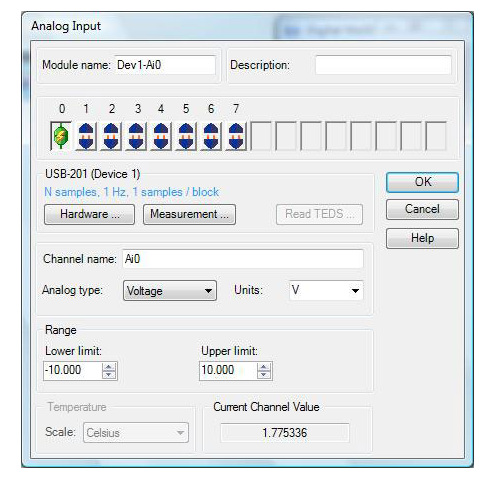

雙擊“模擬輸入”模塊，可以訪問菜單，您可以在其中選擇N個采樣模式。

在這里，我們為N（樣本數）指定1。
