本文討論了一個DASYLab程序，它作為下載鏈接附在底部。它測量rc電路對5伏信號的響應。 USB-1608 G數據采集設備(DAQ)，配置為板號為零和16個單端輸入。要運行該示例，首先運行InstaCal并進行這些更改。

該實例測量了達到98%的外加電壓所需的時間。這是四個RC時間常數。該電路使用一個47 uF電容器與10k歐姆電阻串聯。電容器的自由端連接到接地處。電阻的自由端到數字輸出D0。電容-電阻結連接到模擬輸入CH0H。T=rc時間常數計算為0.47秒，4個時間常數計算為1.88秒。

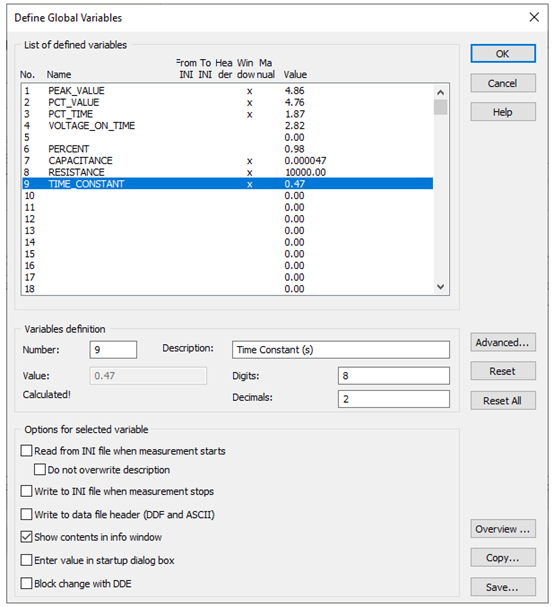

程序使用全局變量，其中一些只是在Info窗口中顯示信息。要查看所有全局變量，請使用菜單選擇選項->全局變量和字符串->定義全局變量。

時間常數和電壓時間都使用計算。若要查看它們的設置，請選擇每個設置并按“高級”鍵。

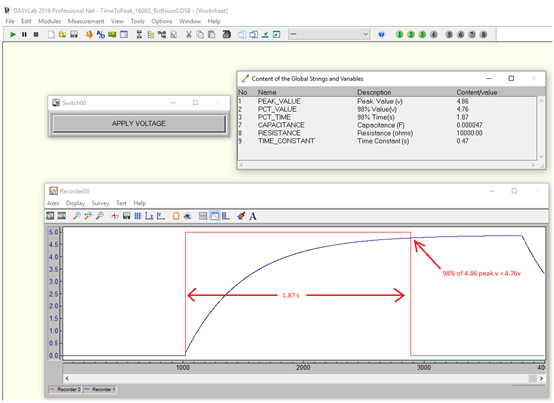

下面是工作表界面。若要操作，請按“應用電壓”按鈕。圖表記錄器將繪制RC網絡的響應，以及寬度為98%的方形脈沖信號。

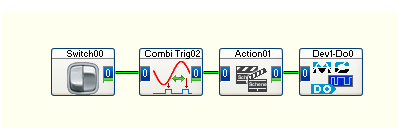

上面是S女巫，Combi觸發器，動作和數字輸出模塊。當按下開關時，向RC網絡施加一個5伏的信號。這個組合式觸發器用于產生六個時間常數長的脈沖。操作模塊檢測到組合式觸發器脈搏。這個組合式觸發器脈沖通過動作模塊輸出到數字輸出，電壓施加到RC網絡中。

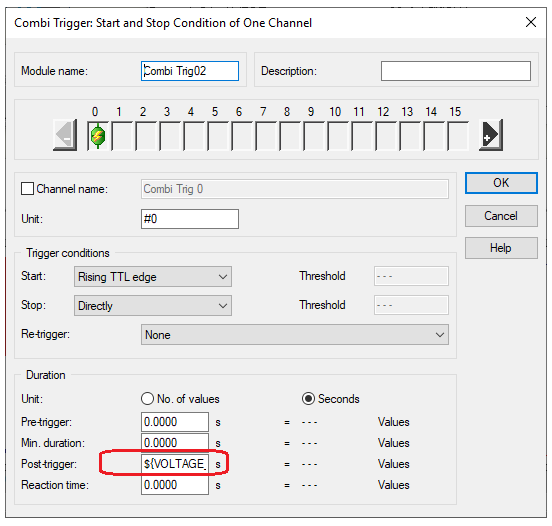

下面是組合式觸發器設置。當檢測到開關信號的上升邊緣時，觸發輸出設置為5伏特。觸發器輸出將停止使用直接條件，這是一個持續時間。持續時間是POST觸發時間，它被定義為電壓_ON_TIME。

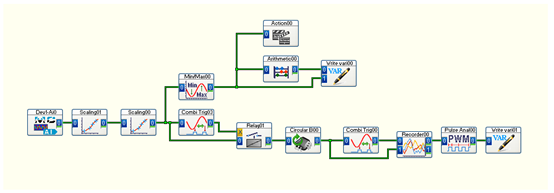

主要工作表說明：

從左邊開始，第一個模塊是模擬輸入，它測量電容器的電壓。在兩個縮放模塊之后，第一個模塊去除小的偏移電壓，而第二個模塊只是將輸入電壓縮放到單元的位置保持器，以供將來使用。然后將輸出發送到Min/MAX模塊，該模塊確定輸入信號的最大值。使用此最大值，將計算百分比到峰值，并將兩者寫入全局變量，如峰值和ptt_value。

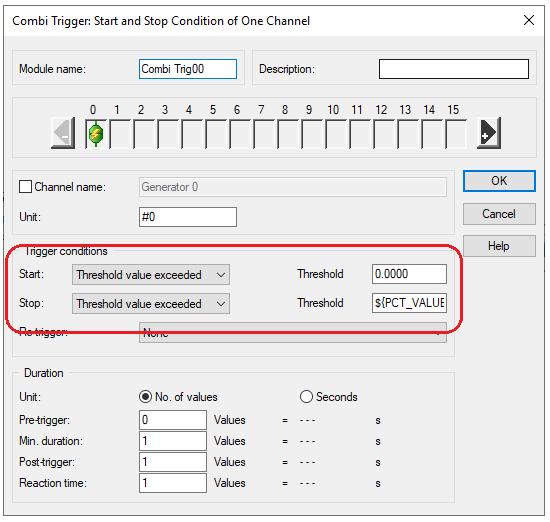

在Min/MAX模塊下面是一個Combi觸發器模塊，當輸入電壓超過0.1v時關閉繼電器，當繼電器低于0.1v時打開繼電器。這只允許脈沖信號傳遞到圓形緩沖器，該緩沖區用于將數據重放到決定脈沖寬度的模塊。在算法模塊之上，有一個操作模塊，它將釋放循環緩沖區數據。它使用每次接收數據時都會觸發事件的事件。Min/MAX的輸出只有在確定最大值之后才會發生，因此事件每脈沖觸發一次。在出現最大值的同時，釋放循環緩沖區。該數據被輸入Combi觸發器集，以零伏特觸發，并在百分比到峰值時停止。

Combi觸發器輸出是一個平方脈沖，其寬度是到達峰值百分比的時間。時間用脈沖分析(PWM)模塊測量，輸出作為PCT_TIME寫入全局變量。
